VLT® Servo Drive System ISD 511
Bedienungsanleitung

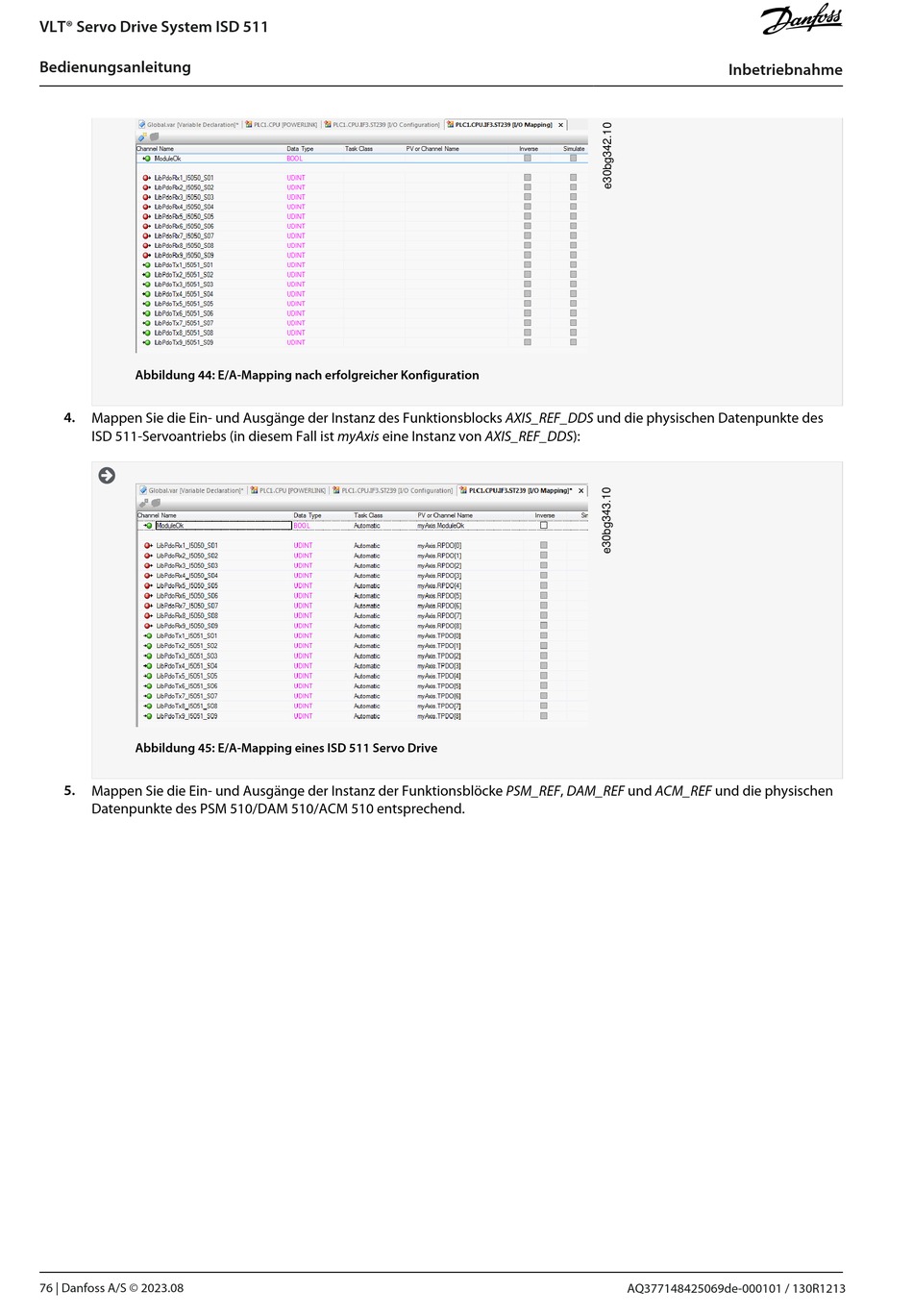

Abbildung 44: E/A-Mapping nach erfolgreicher Konfiguration
4.
Mappen Sie die Ein- und Ausgänge der Instanz des Funktionsblocks AXIS_REF_DDS und die physischen Datenpunkte des
ISD 511-Servoantriebs (in diesem Fall ist myAxis eine Instanz von AXIS_REF_DDS):

Abbildung 45: E/A-Mapping eines ISD 511 Servo Drive
5.
Mappen Sie die Ein- und Ausgänge der Instanz der Funktionsblöcke PSM_REF, DAM_REF und ACM_REF und die physischen
Datenpunkte des PSM 510/DAM 510/ACM 510 entsprechend.
76 | Danfoss A/S © 2023.08
Inbetriebnahme
AQ377148425069de-000101 / 130R1213
