PSM 510, DAM 510 und optional ACM 510 und EXM 510 müssen in einem Schaltschrank montiert werden.
5.3 Erdung für die elektrische Sicherheit
5.3.1 Erdung des ISD 511-Servoantriebs
•
Stellen Sie sicher, dass der Maschinenrahmen elektrisch ordnungsgemäß an einer der beiden dafür vorgesehenen PE-Schraub-
verbindungen angeschlossen ist.

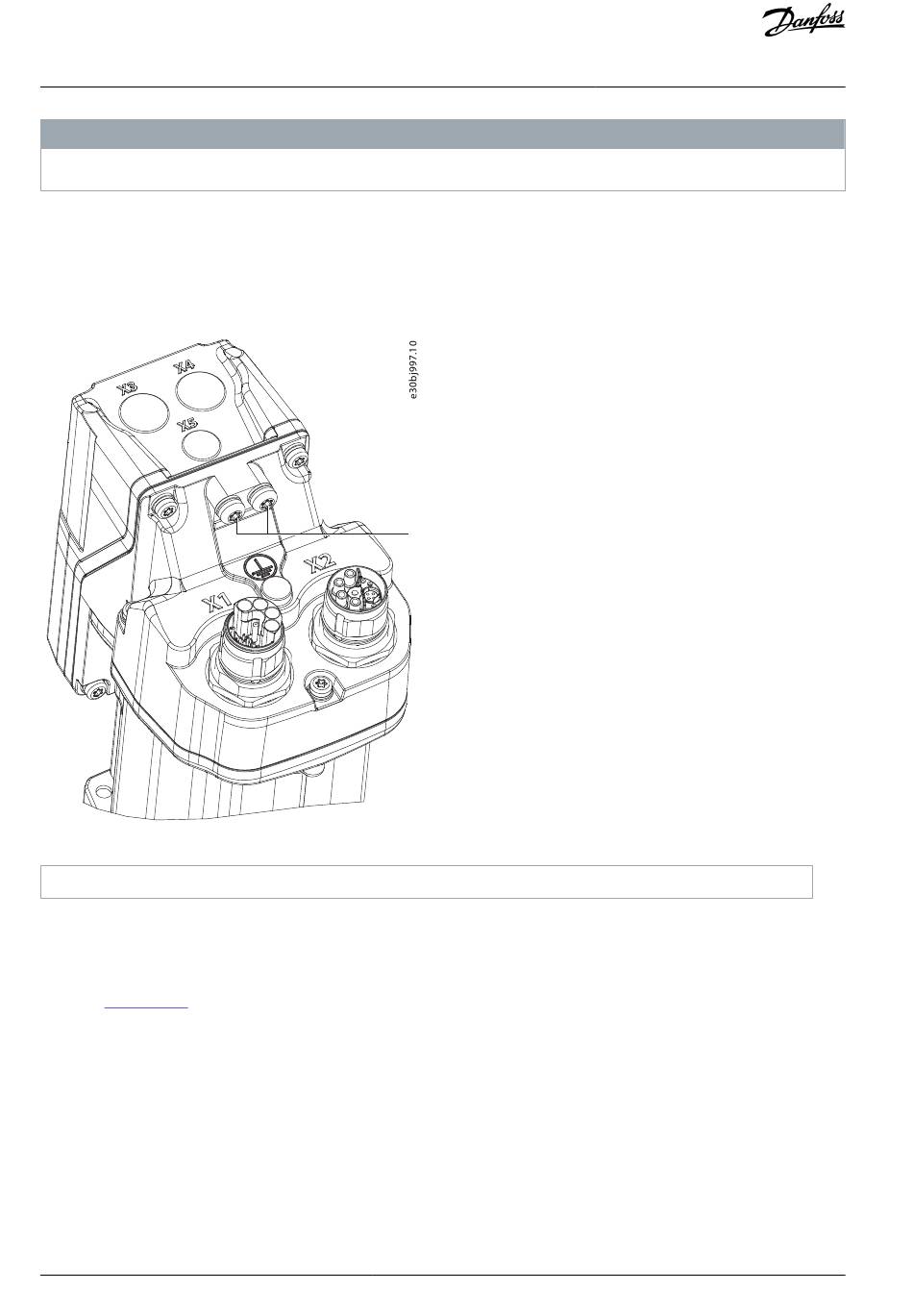

Abbildung 20: PE-Schraubverbindungen am ISD 511-Servoantrieb
1
PE-Schrauben
•
Stellen Sie für die ISD 511-Servoantriebe einen Mindestquerschnitt des Erdungskabels von mindestens 4 mm
70 °C, Cu) sicher.
•
Halten Sie die Erdungskabel so kurz wie möglich.
•
Schließen Sie den gelb/grünen PE-Draht der Einspeiseleitung an einer der PE-Schrauben an der Vorderseite des DAM 510 an,
wie in
Abbildung 21
dargestellt.
