VLT® Servo Drive System ISD 511
Bedienungsanleitung
6. Bringen Sie den M23-Einspeisekabelanschluss unter Berücksichtigung der zulässigen Winkel in die richtige Position.

120°

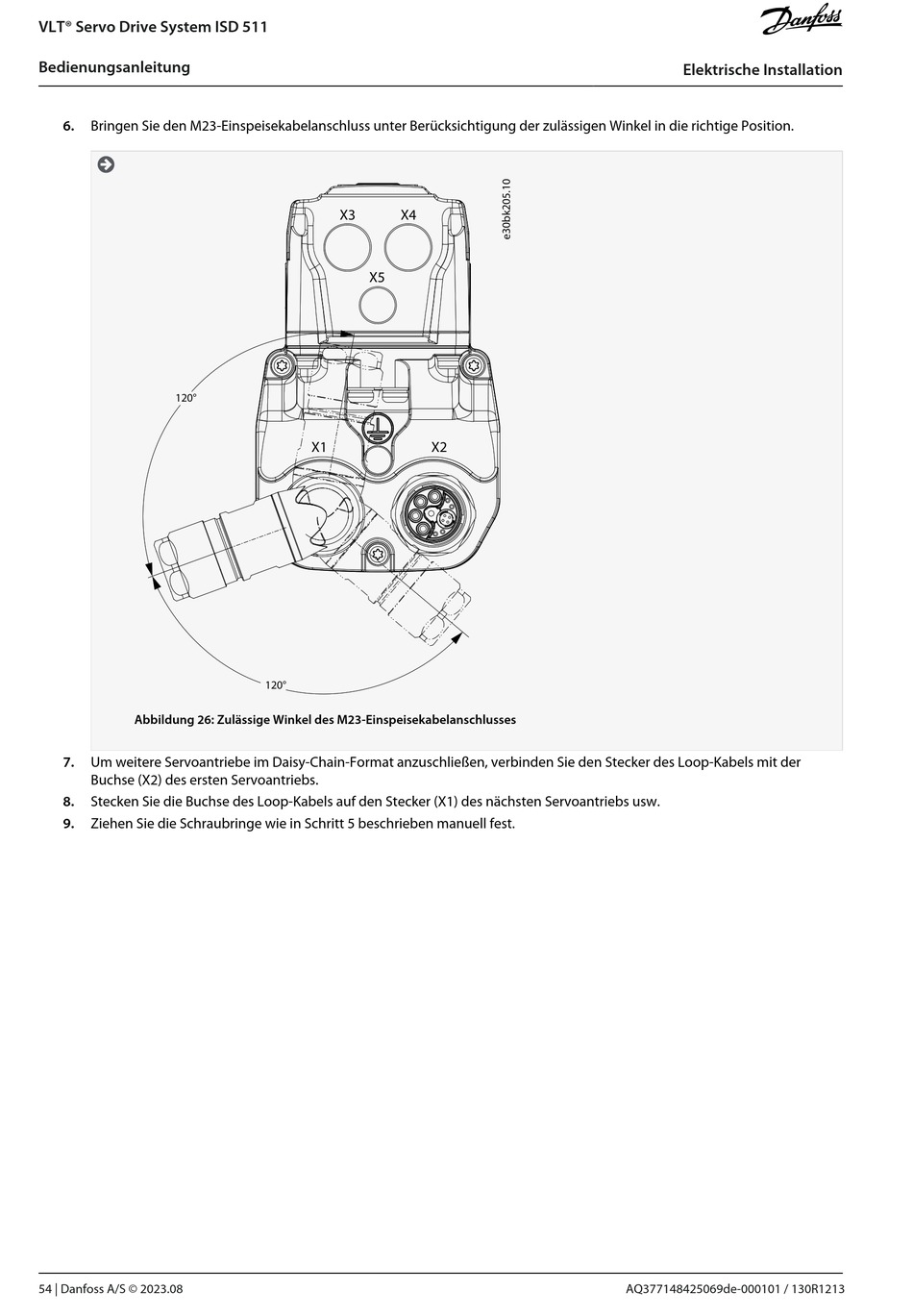

Abbildung 26: Zulässige Winkel des M23-Einspeisekabelanschlusses
7.
Um weitere Servoantriebe im Daisy-Chain-Format anzuschließen, verbinden Sie den Stecker des Loop-Kabels mit der
Buchse (X2) des ersten Servoantriebs.
8. Stecken Sie die Buchse des Loop-Kabels auf den Stecker (X1) des nächsten Servoantriebs usw.
9. Ziehen Sie die Schraubringe wie in Schritt 5 beschrieben manuell fest.
54 | Danfoss A/S © 2023.08
X3 X4
X5
X1 X2
120°
Elektrische Installation
AQ377148425069de-000101 / 130R1213
