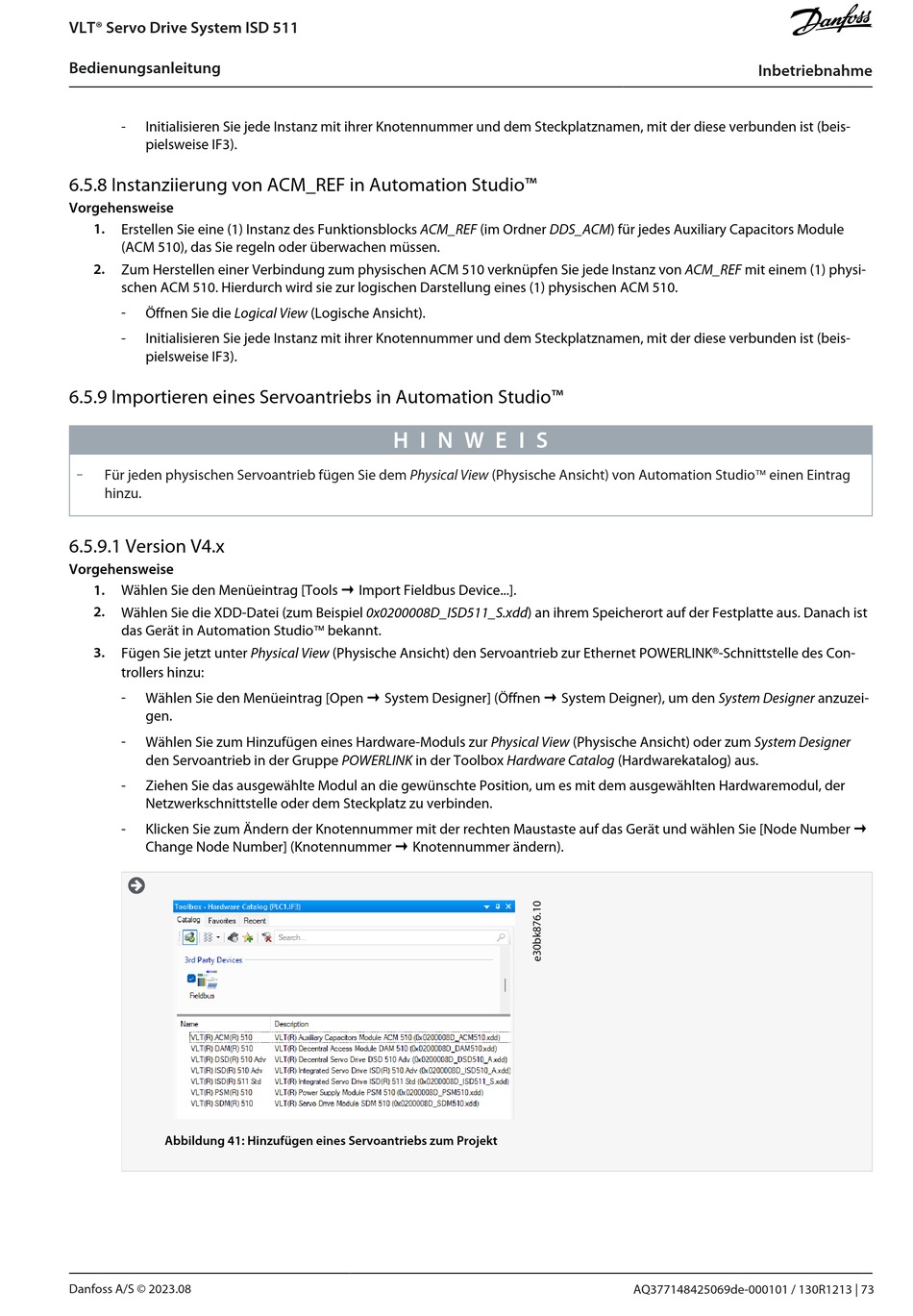

VLT® Servo Drive System ISD 511
Bedienungsanleitung
-
Initialisieren Sie jede Instanz mit ihrer Knotennummer und dem Steckplatznamen, mit der diese verbunden ist (beis-
pielsweise IF3).
6.5.8 Instanziierung von ACM_REF in Automation Studio™
Vorgehensweise
1.
Erstellen Sie eine (1) Instanz des Funktionsblocks ACM_REF (im Ordner DDS_ACM) für jedes Auxiliary Capacitors Module
(ACM 510), das Sie regeln oder überwachen müssen.
2.
Zum Herstellen einer Verbindung zum physischen ACM 510 verknüpfen Sie jede Instanz von ACM_REF mit einem (1) physi-
schen ACM 510. Hierdurch wird sie zur logischen Darstellung eines (1) physischen ACM 510.
-
Öffnen Sie die Logical View (Logische Ansicht).
-
Initialisieren Sie jede Instanz mit ihrer Knotennummer und dem Steckplatznamen, mit der diese verbunden ist (beis-
pielsweise IF3).
6.5.9 Importieren eines Servoantriebs in Automation Studio™
-
Für jeden physischen Servoantrieb fügen Sie dem Physical View (Physische Ansicht) von Automation Studio
hinzu.
6.5.9.1 Version V4.x
Vorgehensweise
1.
Wählen Sie den Menüeintrag [Tools → Import Fieldbus Device...].
2.
Wählen Sie die XDD-Datei (zum Beispiel 0x0200008D_ISD511_S.xdd) an ihrem Speicherort auf der Festplatte aus. Danach ist
das Gerät in Automation Studio
3.
Fügen Sie jetzt unter Physical View (Physische Ansicht) den Servoantrieb zur Ethernet POWERLINK
trollers hinzu:
-
Wählen Sie den Menüeintrag [Open → System Designer] (Öffnen → System Deigner), um den System Designer anzuzei-
gen.
-
Wählen Sie zum Hinzufügen eines Hardware-Moduls zur Physical View (Physische Ansicht) oder zum System Designer
den Servoantrieb in der Gruppe POWERLINK in der Toolbox Hardware Catalog (Hardwarekatalog) aus.
-
Ziehen Sie das ausgewählte Modul an die gewünschte Position, um es mit dem ausgewählten Hardwaremodul, der
Netzwerkschnittstelle oder dem Steckplatz zu verbinden.
-
Klicken Sie zum Ändern der Knotennummer mit der rechten Maustaste auf das Gerät und wählen Sie [Node Number →
Change Node Number] (Knotennummer → Knotennummer ändern).
Abbildung 41: Hinzufügen eines Servoantriebs zum Projekt
Danfoss A/S © 2023.08
H I N W E I S
bekannt.
™
Inbetriebnahme
einen Eintrag
™
-Schnittstelle des Con-
®
AQ377148425069de-000101 / 130R1213 | 73
