VLT® Servo Drive System ISD 511
Bedienungsanleitung
5.9.4 Anschließen des Auxiliary Capacitors Module ACM 510
1
2
5
4 3

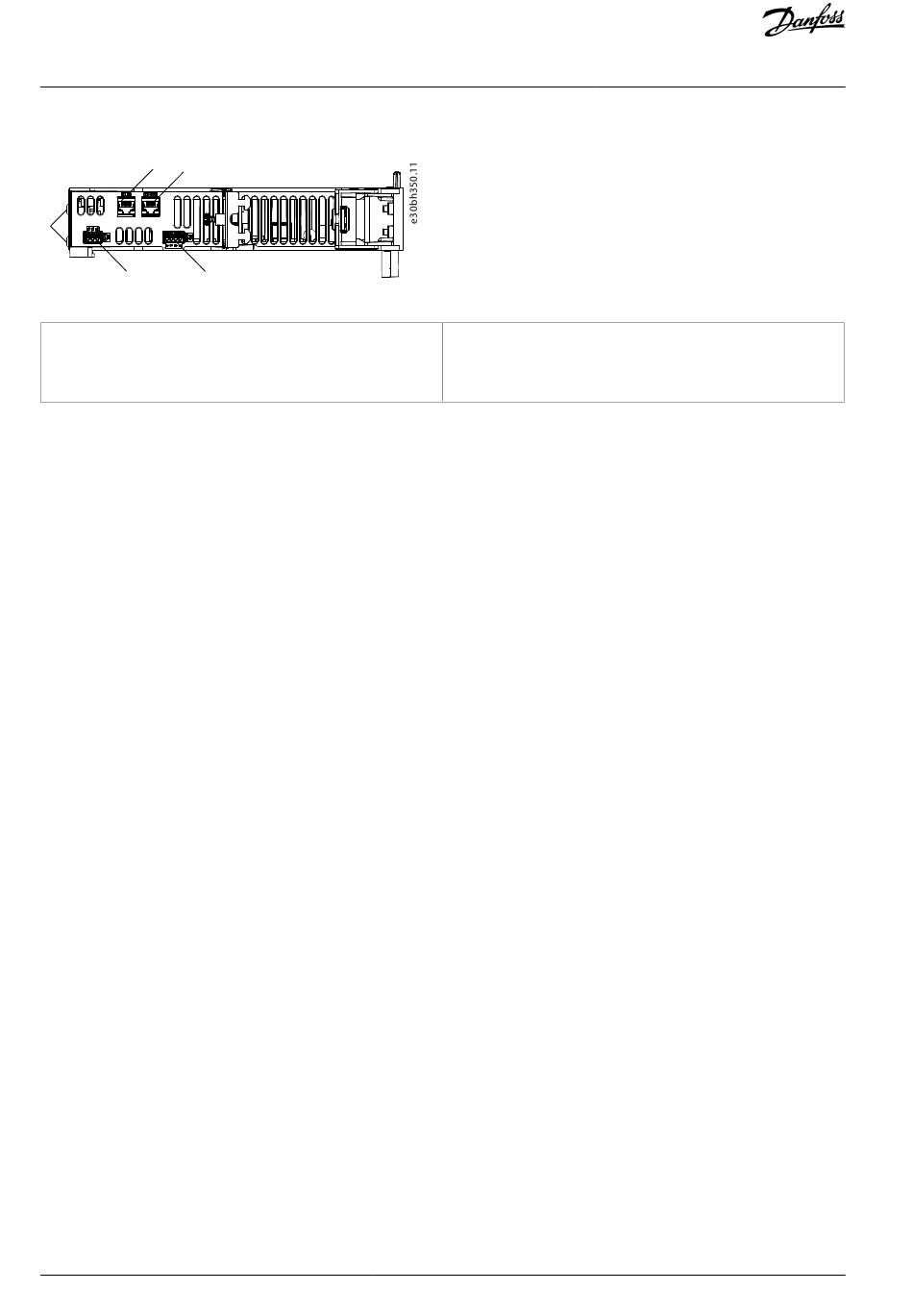

Abbildung 35: Anschlüsse an der Oberseite des ACM 510
1 Ethernet-Anschluss Eingang (X1 IN)
2- Ethernet-Anschluss Ausgang (X2 OUT)
Vorgehensweise
1. Schließen Sie das Ethernetkabel vom Ausgang des vorgelagerten Systemmoduls am Eingangsanschluss (X1 IN)] [1] an.
2. Sind E/As erforderlich, führen Sie die Adern in den E/A-Stecker (I/O ACM) ein und stecken Sie den Stecker [3] ein.
3. Ist ein Relais erforderlich, führen Sie die Adern in den Relaisstecker (REL ACM) ein und stecken Sie den Stecker [4] ein.
4. Schließen Sie das ACM 510 mittels Schutzleiter an die PE-Schraube an der Vorderseite [5] an. Das Anzugsmoment beträgt
3 Nm.
62 | Danfoss A/S © 2023.08
3 E/A-Stecker (I/O ACM)
4 Relaisstecker (REL ACM)
AQ377148425069de-000101 / 130R1213
Elektrische Installation
