VLT® Servo Drive System ISD 511
Bedienungsanleitung
•
Power Supply Module PSM 510: 1 Relaisstecker
•
Auxiliary Capacitors Module ACM 510: 1 Relaisstecker
-
An den Relaisausgängen kann nur PELV-Potenzial angeschlossen werden.
11.6.8.1 Relaisstecker am PSM 510/ACM 510
11
12
13

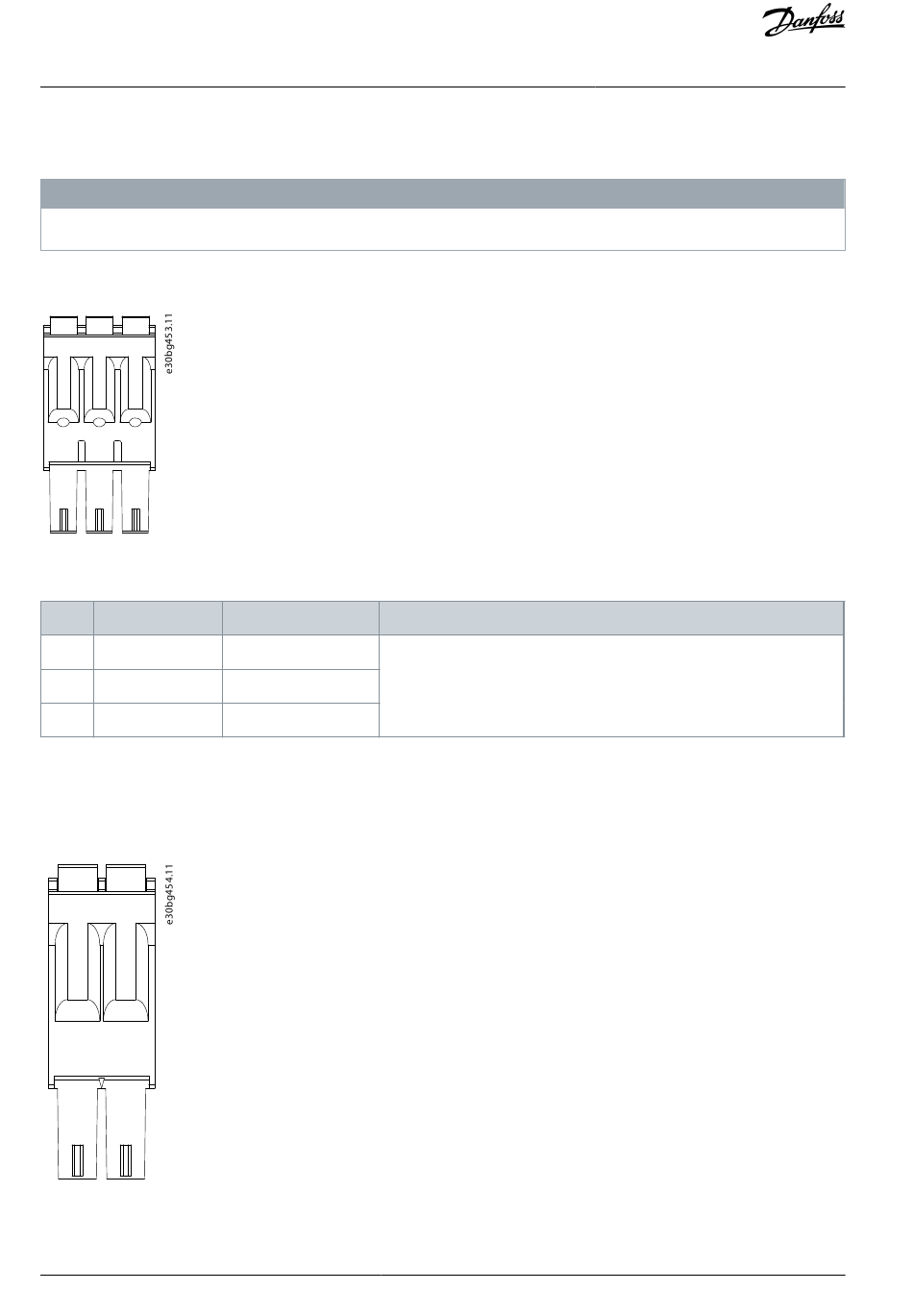

Abbildung 84: Relaisstecker am PSM 510/ACM 510
Tabelle 125: Pin-Belegung des Relaissteckers am PSM 510 (REL PSM) und ACM 510 (REL ACM)
Pins
Beschreibung
11
NC
12
NO
13
COM
11.6.9 STO-Stecker
11.6.9.1 STO-Stecker am PSM 510
Am Power Supply Module (PSM 510) befindet sich jeweils ein STO-Stecker für den Eingang und Ausgang.
1
2
Abbildung 85: STO-Ausgangsstecker am PSM 510
144 | Danfoss A/S © 2023.08
H I N W E I S
Hinweise
Nennwert/Parameter
Öffner, 24 V DC
Nennstrom: 2 A
Leiterquerschnittsbereich: 0,2–1,5 mm
Schließer, 24 V DC
Allgemein
Spezifikationen
2
(AWG 24–AWG 16)
AQ377148425069de-000101 / 130R1213
