VLT® Servo Drive System ISD 511
Bedienungsanleitung
-
Konstanten für Fehlercodes des Auxiliary Capacitors Module (ACM 510).
-
Fehlercodes lassen sich mithilfe des Funktionsblocks DD_ReadAcmError_ACM bzw. DD_ReadAcmWarning_ACM lesen.
•
ACM_TraceSignals
-
Konstanten für Trace-Signale des Auxiliary Capacitors Module (ACM 510).
-
Zur Verwendung mit Funktionsblock DD_Trace_ACM bestimmt.
6.5.5 Instanziierung von AXIS_REF_DDS in Automation Studio™
Vorgehensweise
1.
Erstellen Sie eine Instanz des Funktionsblocks AXIS_REF_DDS (im Ordner DDS_Drive) für jeden Servoantrieb, den Sie regeln
oder überwachen müssen.
2.
Zum Herstellen einer Verbindung zum physischen Servoantrieb verknüpfen Sie jede Instanz von AXIS_REF_DDS mit einem
(1) physischen Servoantrieb. Hierdurch wird sie zur logischen Darstellung eines physischen Servoantriebs.
-
Öffnen Sie die Logical View (Logische Ansicht).
-
Initialisieren Sie jede Instanz mit ihrer Knotennummer und dem Steckplatznamen, mit der diese verbunden ist (beis-
pielsweise IF3).
-
Initialisieren Sie jede Instanz eines Antriebs mit seinem DriveType (Umrichtertyp).
Beispiel

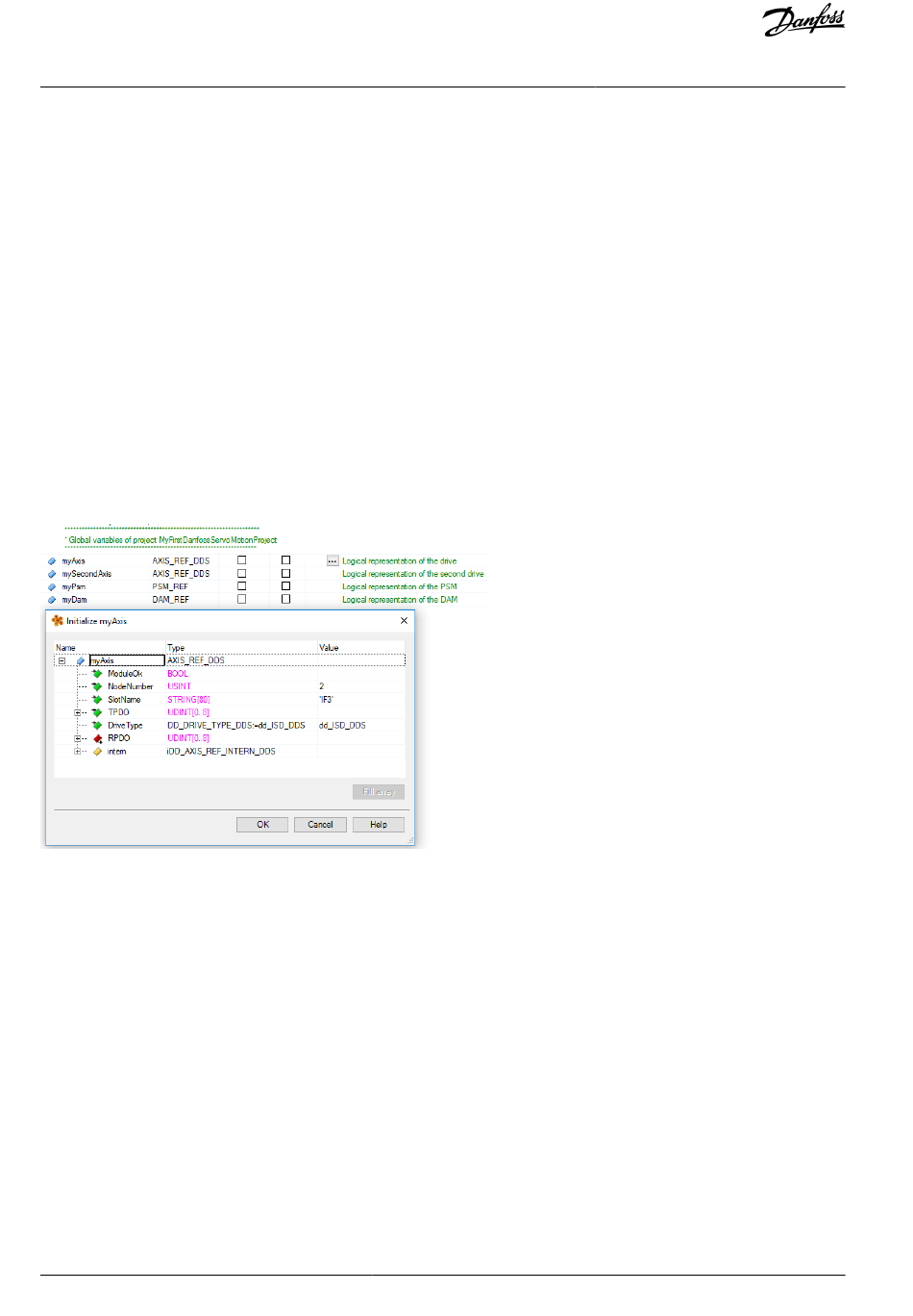

Abbildung 40: Instantiation von AXIS_REF_DDS und Einstellung der Anfangswerte
6.5.6 Instanziierung von PSM_REF in Automation Studio™
Vorgehensweise
1.
Erstellen Sie eine Instanz des Funktionsblocks PSM_REF (im Ordner DDS_PSM) für jedes Power Supply Module (PSM 510),
das Sie regeln oder überwachen müssen.
2.
Zum Herstellen einer Verbindung zum physischen PSM 510 verknüpfen Sie jede Instanz von PSM_REF mit einem (1) physi-
schen PSM 510. Hierdurch wird sie zur logischen Darstellung eines (1) physischen PSM 510.
-
Öffnen Sie die Logical View (Logische Ansicht).
-
Initialisieren Sie jede Instanz mit ihrer Knotennummer und dem Steckplatznamen, mit der diese verbunden ist (beis-
pielsweise IF3).
6.5.7 Instanziierung von DAM_REF in Automation Studio™
Vorgehensweise
1.
Erstellen Sie eine Instanz des Funktionsblocks DAM_REF (im Ordner DDS_DAM) für jedes Decentral Access Module
(DAM 510), das Sie regeln oder überwachen müssen.
2.
Zum Herstellen einer Verbindung zum physischen DAM 510 verknüpfen Sie jede Instanz von DAM_REF mit einem (1) physi-
schen DAM 510. Hierdurch wird sie zur logischen Darstellung eines physischen DAM 510.
-
Öffnen Sie die Logical View (Logische Ansicht).
72 | Danfoss A/S © 2023.08
Inbetriebnahme
AQ377148425069de-000101 / 130R1213
