VLT® Servo Drive System ISD 511
Bedienungsanleitung
5.9.2.2 Anschließen der Kabel am Power Supply Module PSM 510
5.9.2.2.1 Anschließen der Kabel an der Oberseite des Power Supply Module PSM 510
1
6
7

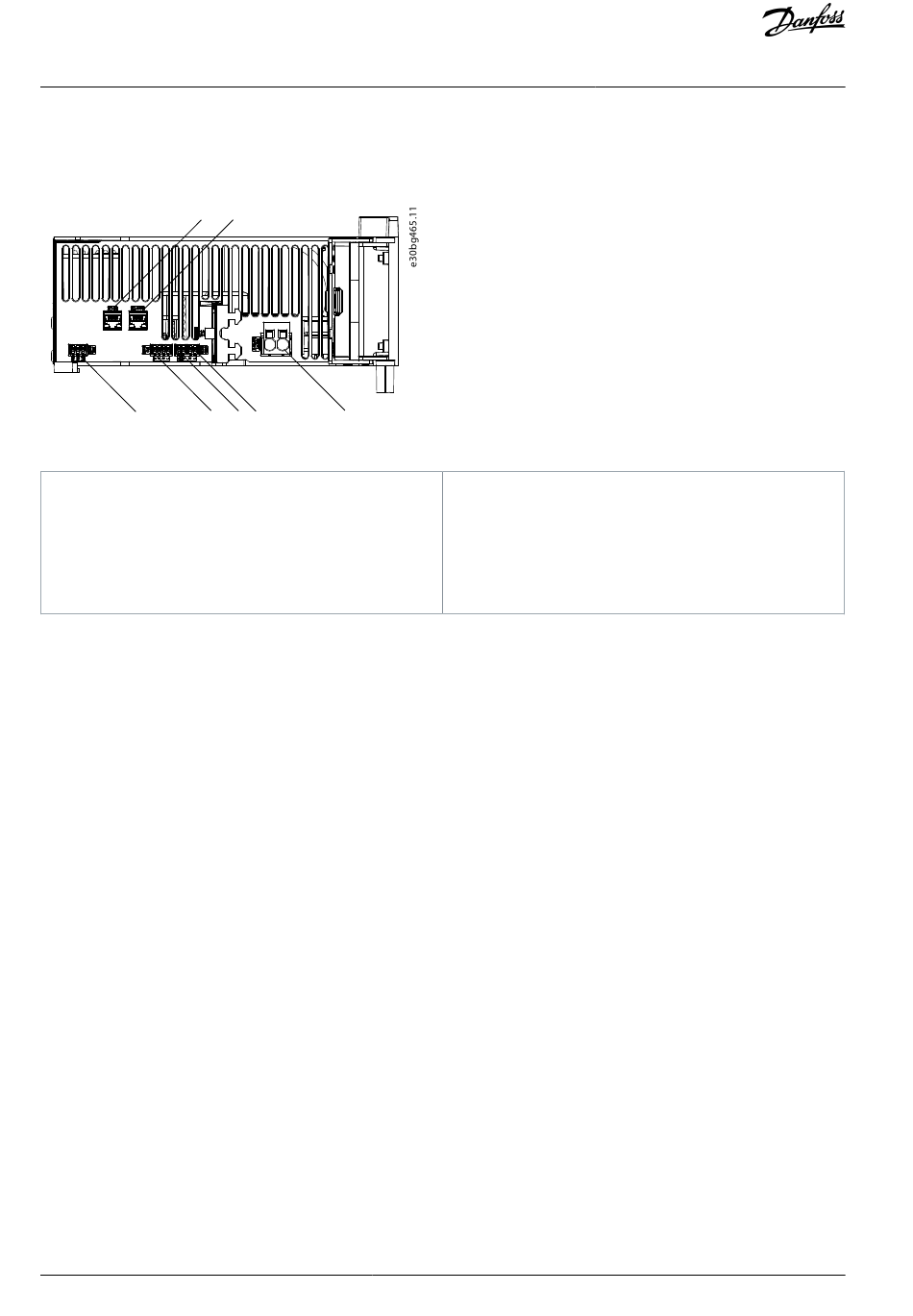

Abbildung 29: Stecker an der Oberseite des PSM 510
1
Ethernet-Anschluss Eingang (X1 IN)
2-
Ethernet-Anschluss Ausgang (X2 OUT)
3
24/48 V IN-Stecker (EINGANG 24/48 V)
4
STO-Stecker Eingang (STO PSM)
Vorgehensweise
1.
Schließen Sie das Ethernetkabel zwischen SPS und Ethernet-Anschluss Eingang (X1 IN) [1] an.
2.
Schließen Sie das Ethernetkabel zwischen Ethernet-Anschluss Ausgang (X2 OUT) [2] und dem nächsten Modul an.
3.
Verbinden Sie die Adern mit dem 24/48 V IN-Stecker (EINGANG 24/48 V).
4.
Stecken Sie den 24/48 V IN-Stecker [3] ein.
5.
Verbinden Sie die Adern mit dem STO-Stecker IN (STO PSM).
6.
Stecken Sie den STO-Stecker IN [4] ein.
7.
Verbinden Sie die Adern mit dem STO-Stecker OUT (STO PSM).
8.
Stecken Sie den STO-Stecker OUT [5] ein.
9.
Sind E/As erforderlich, führen Sie die Adern in den E/A-Stecker ein und stecken Sie den Stecker (I/O PSM) [6] ein.
10.
Ist ein Relais erforderlich, führen Sie die Adern in den Relaisstecker ein und stecken Sie den Stecker (REL PSM) [7] ein.
58 | Danfoss A/S © 2023.08
2
5
4
3
5
STO-Stecker Ausgang (STO PSM)
6
E/A-Stecker (E/A PSM)
7
Relaisstecker (REL PSM)
AQ377148425069de-000101 / 130R1213
Elektrische Installation
