VLT® Servo Drive System ISD 511
Bedienungsanleitung
Tabelle 132: Pin-Belegung der Anschlussstecker für die externen Geber (X1/X2)
Pins Beschreibung
Hinweise
SSI/BiSS
1 24 V 24 V DC ±10 % (zur Versorgung des Gebers)
2- – –
3 – –
4 RS422 RXD Positive Daten
5 RS422 TXD Positive Daten
6 GX
Isolierte Erde.
Wenn die Geber extern mit Strom versorgt werden, muss
die Erde der externen Versorgung mit GX verbunden
werden.
7 – –
8 /RS422 RXD Negative Daten
9 /RS422 TXD Negative Daten
-
Am externen Geber kann nur PELV-Potenzial angeschlossen werden.

11.6.13 Expansion Module-Anschlussstecker

DC+ DC-

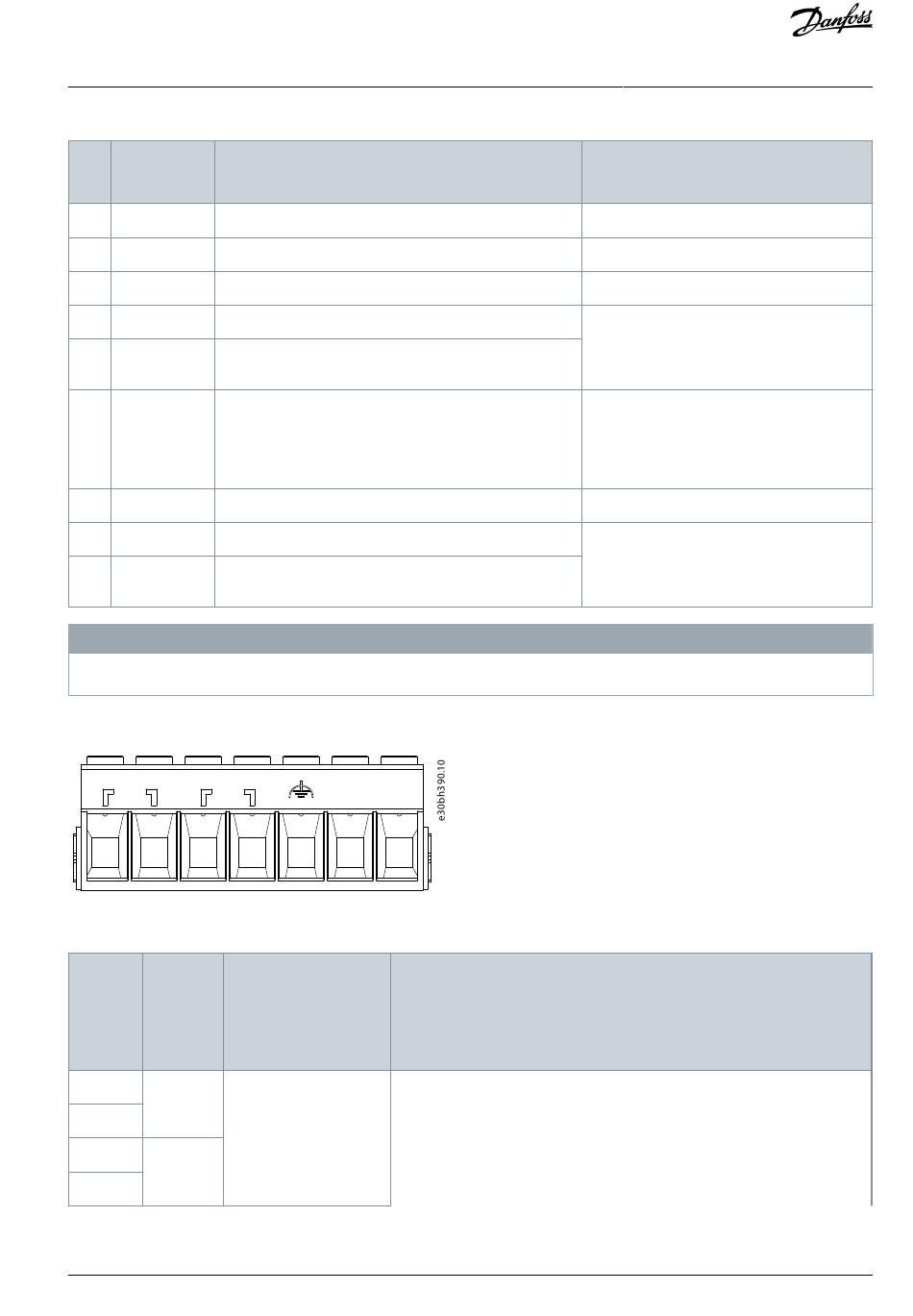

Abbildung 93: Expansion Module-Anschlussstecker
Tabelle 133: Pin-Belegung des Expansion Module-Anschlusssteckers
Beschrei- Hinweis
Pins
bung
(von
links
nach
rechts)
1 DC+ Schirmen Sie die DC-Ka-
bel mithilfe des Kabel-
2-
binders an der EXM 510
EMV-Platte ab.
3 DC–
4
Danfoss A/S © 2023.08
H I N W E I S
24 V
GND
48 V
Nennwert/Parameter
Nennspannung: 560–800 V DC
Nennstrom: Hängt von der Zahl der Servoantriebe in der Anwendung ab.
Maximale Stromstärke: 62 A
Leiterquerschnittsbereich: 0,75–16 mm
Nur mit Aderendhülse ohne Kunststoffhülse mit CRIMPFOX 16 S verwenden.
Verwenden Sie abgeschirmte Leiter für UDC (DC+, DC–).
Steckerklemmen-Anzugsmoment: 1,7–1,8 Nm (15,05–15,93 in-lb)
Hinweise
Maximale Stromstärke: 150 mA
–
–
Busgeschwindigkeit:
SSI: Bis 10 MHz Taktfrequenz mit 30-m-Kabel.
BiSS: Entspricht der RS485-Spezifikation.
–
–
Busgeschwindigkeit:
SSI: 0,5 Mbit mit 25-m-Kabel.
BiSS: Entspricht der RS485-Spezifikation.
(1)
2
, fest oder flexibel (AWG 18–AWG 4)
AQ377148425069de-000101 / 130R1213 | 149
Spezifikationen
