VLT® Servo Drive System ISD 511
Bedienungsanleitung

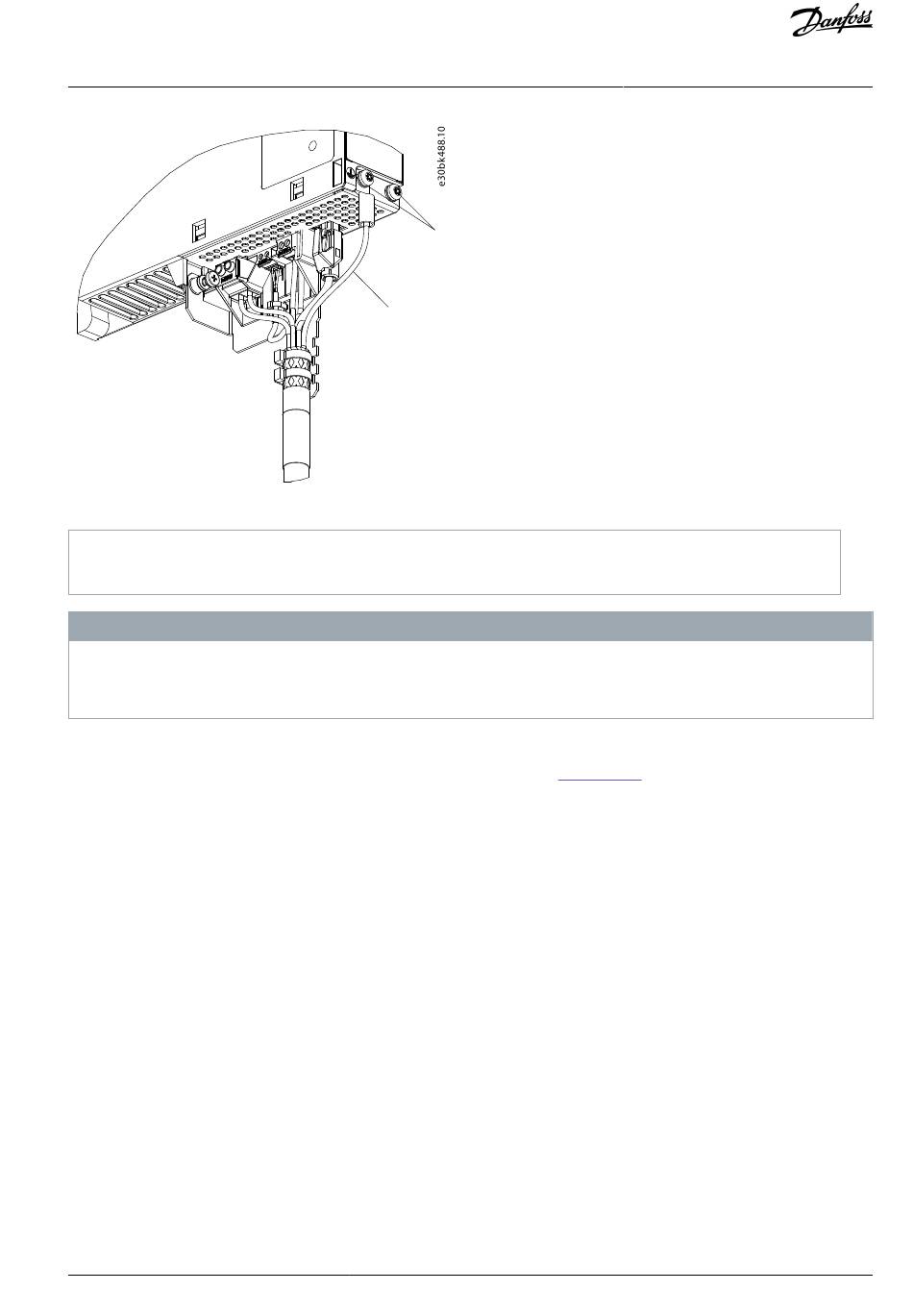

Abbildung 21: Anschließen des Schutzleiters der Einspeiseleitung
1 PE-Schrauben am DAM 510
2- Schutzleiter gelb/grün (Gabelöse)
-
Der ISD 511-Servoantrieb verfügt über zwei PE-Schraubverbindungen. Mit der zweiten Schraubverbindung kann der Erdung-
sleiter für maximal fünf Einheiten durchgeschleift werden. Wenn das System mehr als fünf Geräte verwendet, müssen diese
in 5er-Gruppen geerdet werden.

5.3.2 Erdung der Systemmodule

Erden Sie die Systemmodule nicht im Daisy-Chain-Format. Verwenden Sie die in
Danfoss A/S © 2023.08
1
2
H I N W E I S
Abbildung 22
Elektrische Installation
gezeigte Erdungsmethode.
AQ377148425069de-000101 / 130R1213 | 47
