VLT® Servo Drive System ISD 511
Bedienungsanleitung
VLT ® DAM 510
1
Part no: 175GXXXX
2
Serial no: 018301Q052
3
Cust. no: 0906280073
4
Output: Inom: 15.0A
Notes:
MAC DAM 00:1B:08:32:E7:02
X1 IN: 00:1B:08:32:E7:03
X2 OUT: 00:1B:08:32:E7:04
X3 OUT: 00:1B:08:32:E7:05
Motor over-temperature sensing is required
DANGER
15 MIN

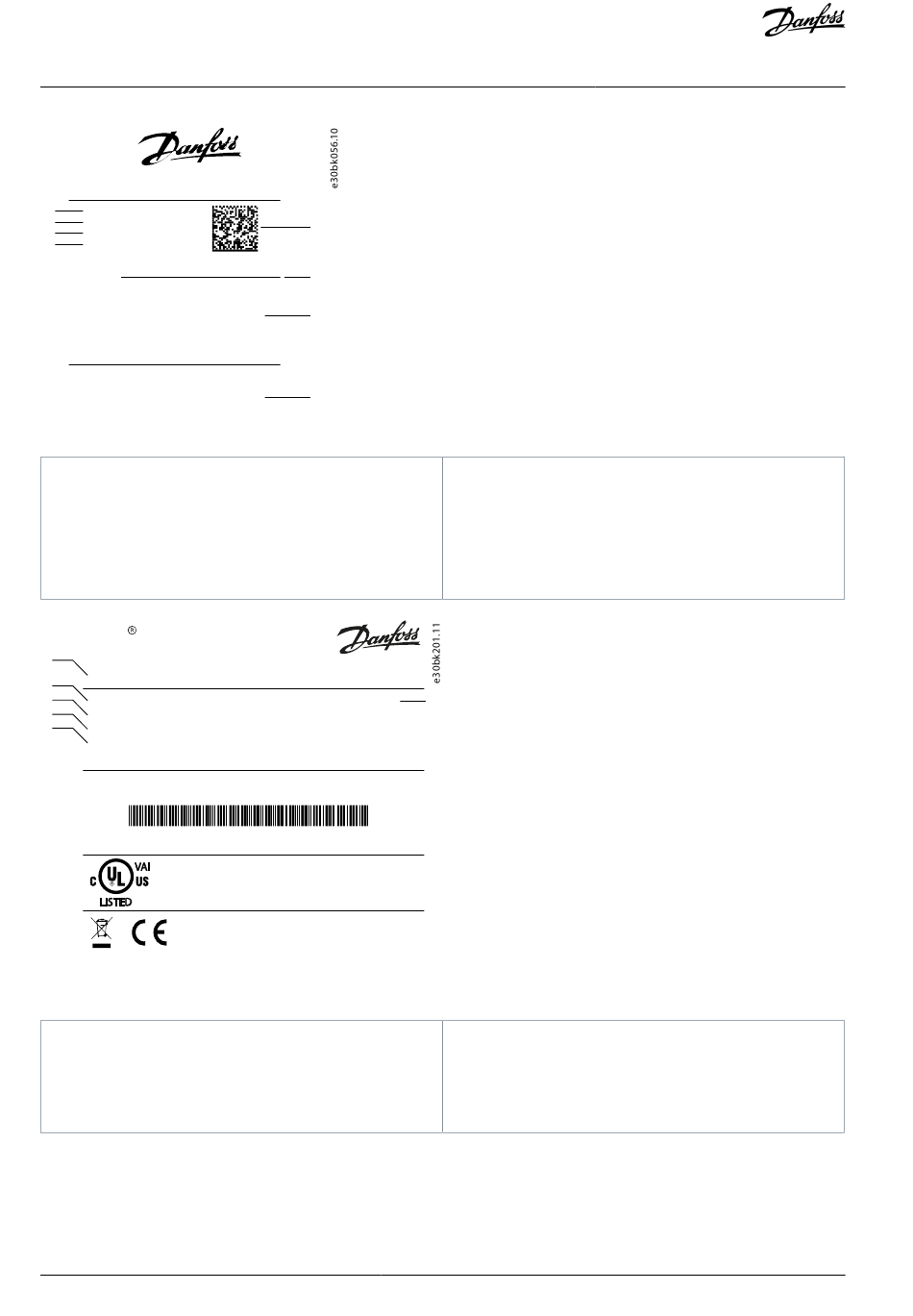

Abbildung 68: Typenschild an der Vorderseite des DAM 510
1 Teilenummer
2- Seriennummer
3 Kundenteilenummer
4 Ausgang
VLT DAM 510
1
MSD510DAM510F1C015AD6E20PLL01XXXXXXXXXXX
2
3
Input1: 565-680VDC 15.0A
4
U : Input1 VDC I : 15.0A
out nom
5
U : Input1 VDC I : 15.0A
max max
Ambient: 5... 40˚C / 41...104˚F
PART NO: 175GXXXX
SERIAL NO: 018301Q052
175GXXXX018301Q052
Made in Italy
Accept. for field wiring - Min. 75dC, Cu
Internal Overload Protection 105%
E171278 Industrial Control Equipment
Danfoss A/S 6430 Nordborg, Denmark
Danfoss Ltd. Oxford Road, UB9 4LH Denham, UK
Abbildung 69: Beispiel-Typenschild an der Seite der Systemmodule
1 Typencode
2- Versorgungsspannung
3 Ausgangsspannung
130 | Danfoss A/S © 2023.08
5
6
7
8
6
Input2: 24-48VDC 0.5A
MAC DAM: 00:1B:08:32:E7:02
5 Datenmatrix
6 Hinweise
7 MAC-Adressen
8 Warnung
4 Maximale Leistung
5 Umgebungstemperatur
6 U -Versorgung
AUX
AQ377148425069de-000101 / 130R1213
