VLT® Servo Drive System ISD 511
Bedienungsanleitung

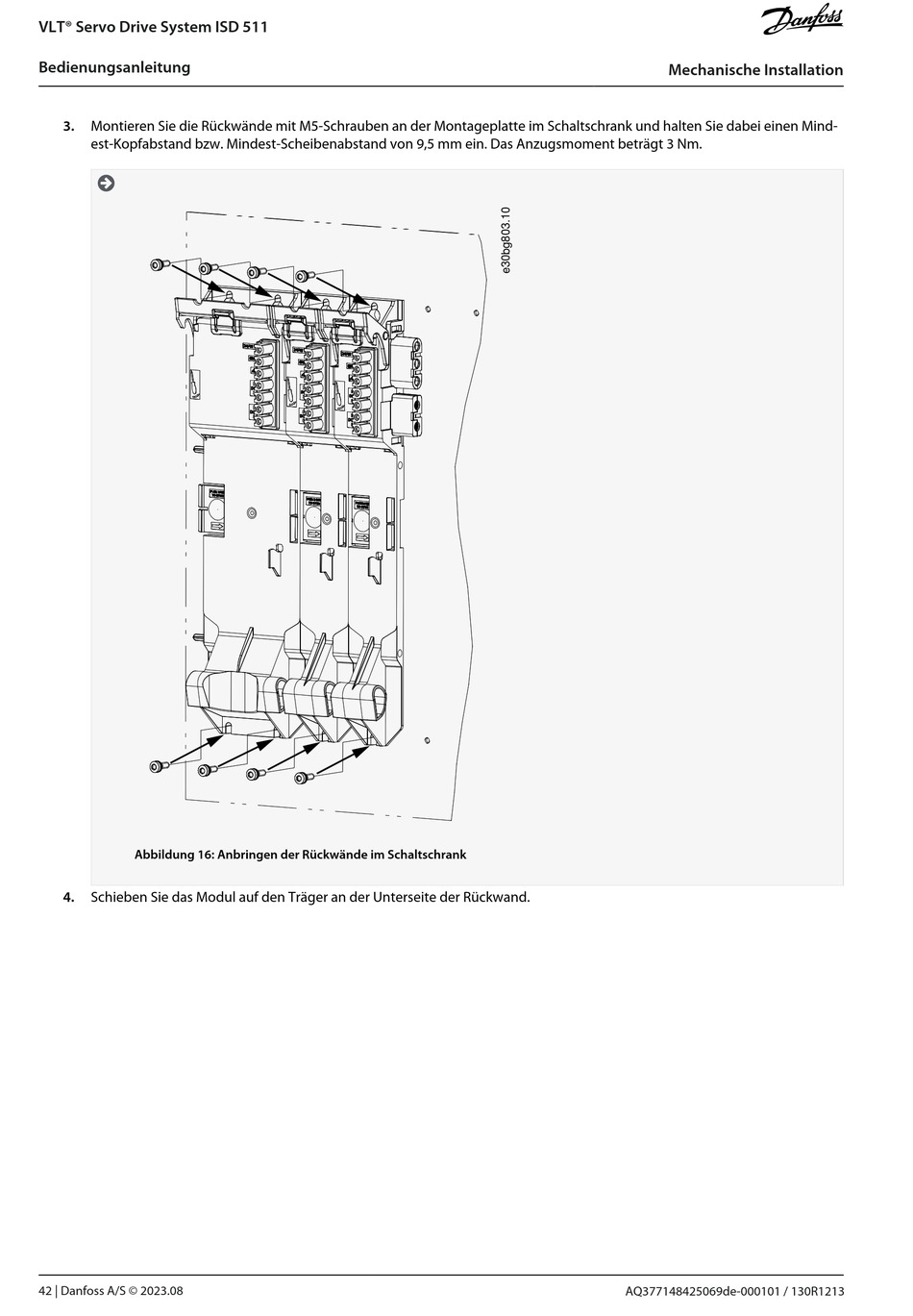

3.
Montieren Sie die Rückwände mit M5-Schrauben an der Montageplatte im Schaltschrank und halten Sie dabei einen Mind-
est-Kopfabstand bzw. Mindest-Scheibenabstand von 9,5 mm ein. Das Anzugsmoment beträgt 3 Nm.
Abbildung 16: Anbringen der Rückwände im Schaltschrank
4.
Schieben Sie das Modul auf den Träger an der Unterseite der Rückwand.
42 | Danfoss A/S © 2023.08
Mechanische Installation
AQ377148425069de-000101 / 130R1213
