VLT® Servo Drive System ISD 511
Bedienungsanleitung

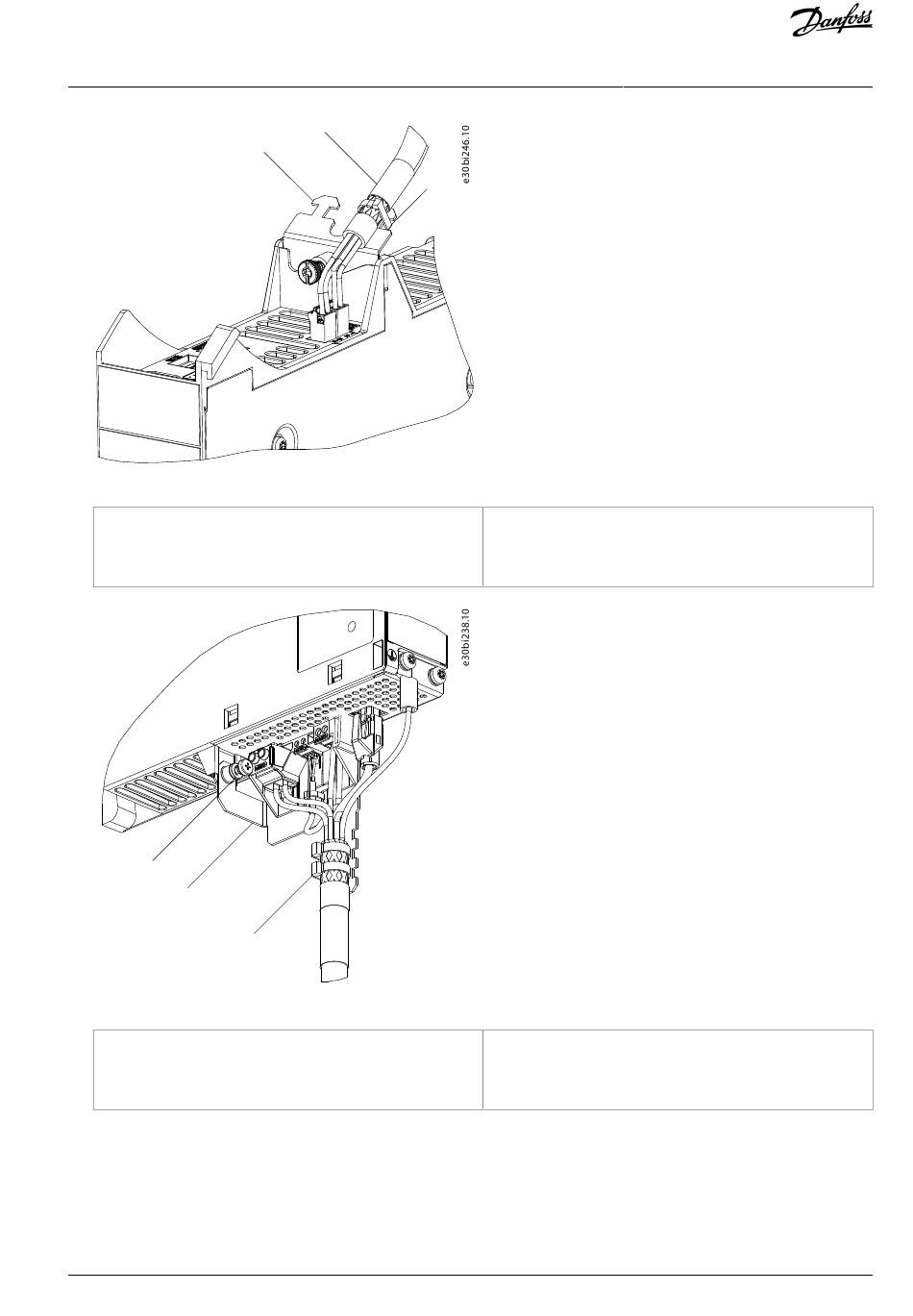

Abbildung 23: Kabelschirm an der Oberseite der Systemmodule
1 Kabel
2 Kabelbinder
3
2
Abbildung 24: Kabelschirm an der Unterseite der Systemmodule
1 Kabelbinder
2 EMV-Metallabschirmungsplatte
• Verwenden Sie ein Kabel mit einer Abschirmung und hoher Litzenzahl, um Schalttransienten zu vermindern.
• Verwenden Sie keine verdrillten Abschirmungsenden (Pigtails) zur Verbindung der Abschirmung. Eine 360°-Aderverbindung
wird empfohlen.
Danfoss A/S © 2023.08
1
3
1
2
3 E/A-Abschirmblechs
3 Abschirmblechschraube
Elektrische Installation
AQ377148425069de-000101 / 130R1213 | 49
