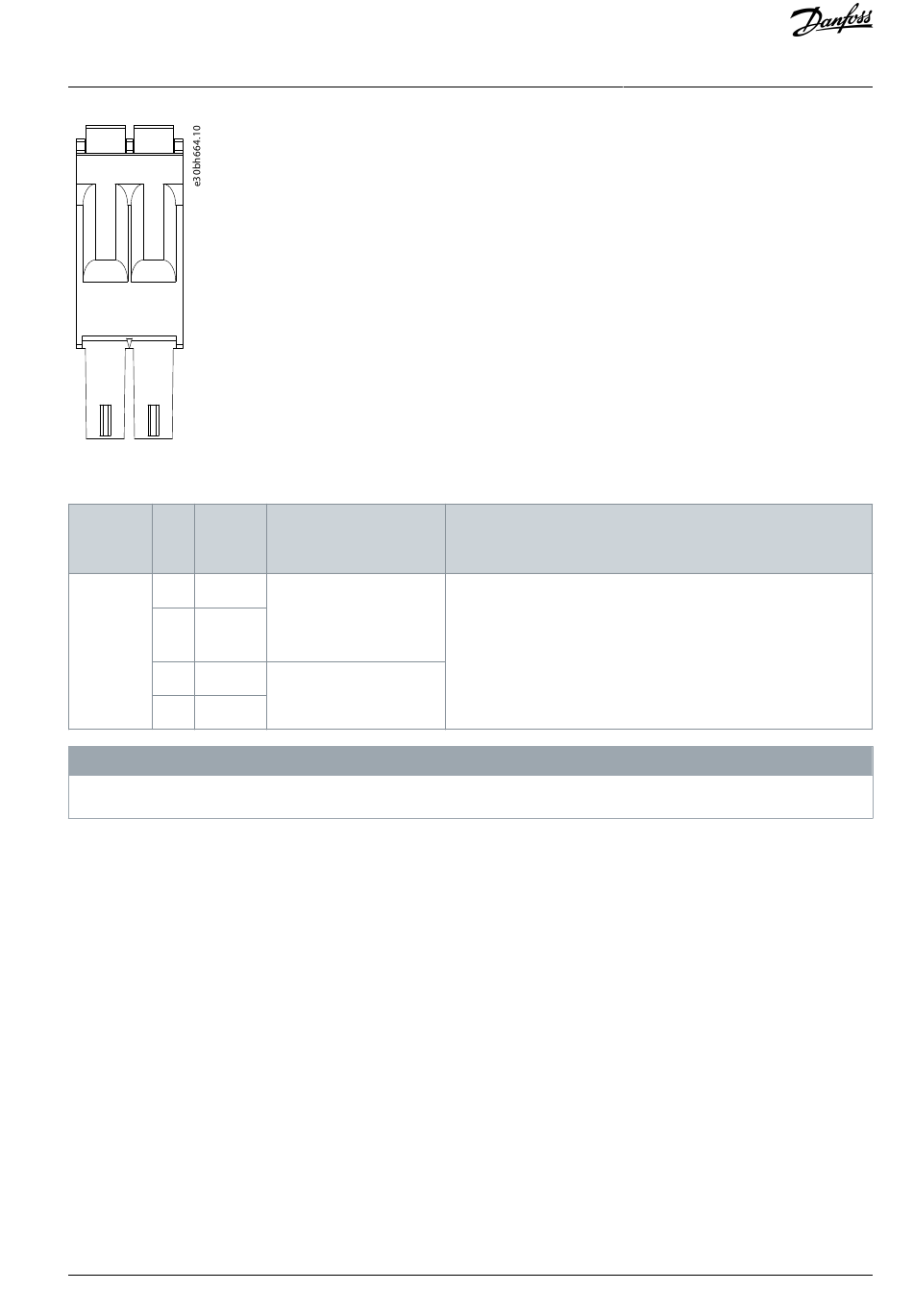

Abbildung 86: STO-Eingangsstecker am PSM 510
Tabelle 126: Pin-Belegung der STO-Stecker am PSM 510
Ans- Pins Bes-
chluss- chrei-
name bung
STO PSM 1 STO–
2- STO+
3 STO–
4 STO+
-
An den STO-Eingängen kann nur PELV-Potenzial angeschlossen werden.
11.6.9.2 STO-Anschlüsse am DAM 510
11.6.9.2.1 STO-Anschlüsse an der Oberseite des DAM 510
An der Oberseite des Decentral Access Module (DAM 510) gibt es jeweils einen Eingangs- und Ausgangs-STO-Stecker.
Danfoss A/S © 2023.08
Hinweise
Verwendet für die STO-
Ausgangsspannung zum
Eingang der anderen Sys-
temmodule.
Für STO-Eingangsspan-
nung.
H I N W E I S
Nennwert/Parameter
Nennspannung: 24 V DC ±10 %
Nennstrom: Hängt von der Zahl der Servoantriebe in der Anwen-
dung ab.
Maximale Stromstärke: 1 A
Leiterquerschnittsbereich: 0,2–1,5 mm
AQ377148425069de-000101 / 130R1213 | 145
Spezifikationen
2
(AWG 24–AWG 16)
