VLT® Servo Drive System ISD 511
Bedienungsanleitung
5.9.1.3 Anschluss der Hybridkabel
Vorgehensweise
1.
Fluchten Sie die Buchse des M23-Einspeisekabels mit dem Eingangsstecker (X1) des ersten ISD 511-Servoantriebs.
2.
Drehen Sie den Schraubring des Kabelsteckers im Uhrzeigersinn. Nutzen Sie die Markierung OPEN als Referenz.
3.
Achten Sie darauf, dass die Markierung OPEN (Offen) am Kabelanschlussstecker zum Servoantrieb zeigt.
4.
Drücken Sie den Stecker in Richtung des Elektronikgehäuses des Servoantriebs, bis die Dichtung am Stecker vollständig
verdeckt ist.
5.
Ziehen Sie den M23-Einspeisekabelstecker fest, indem Sie den Schraubring im Uhrzeigersinn aus dem flachen Bereich um
die Markierung OPEN herausdrehen.

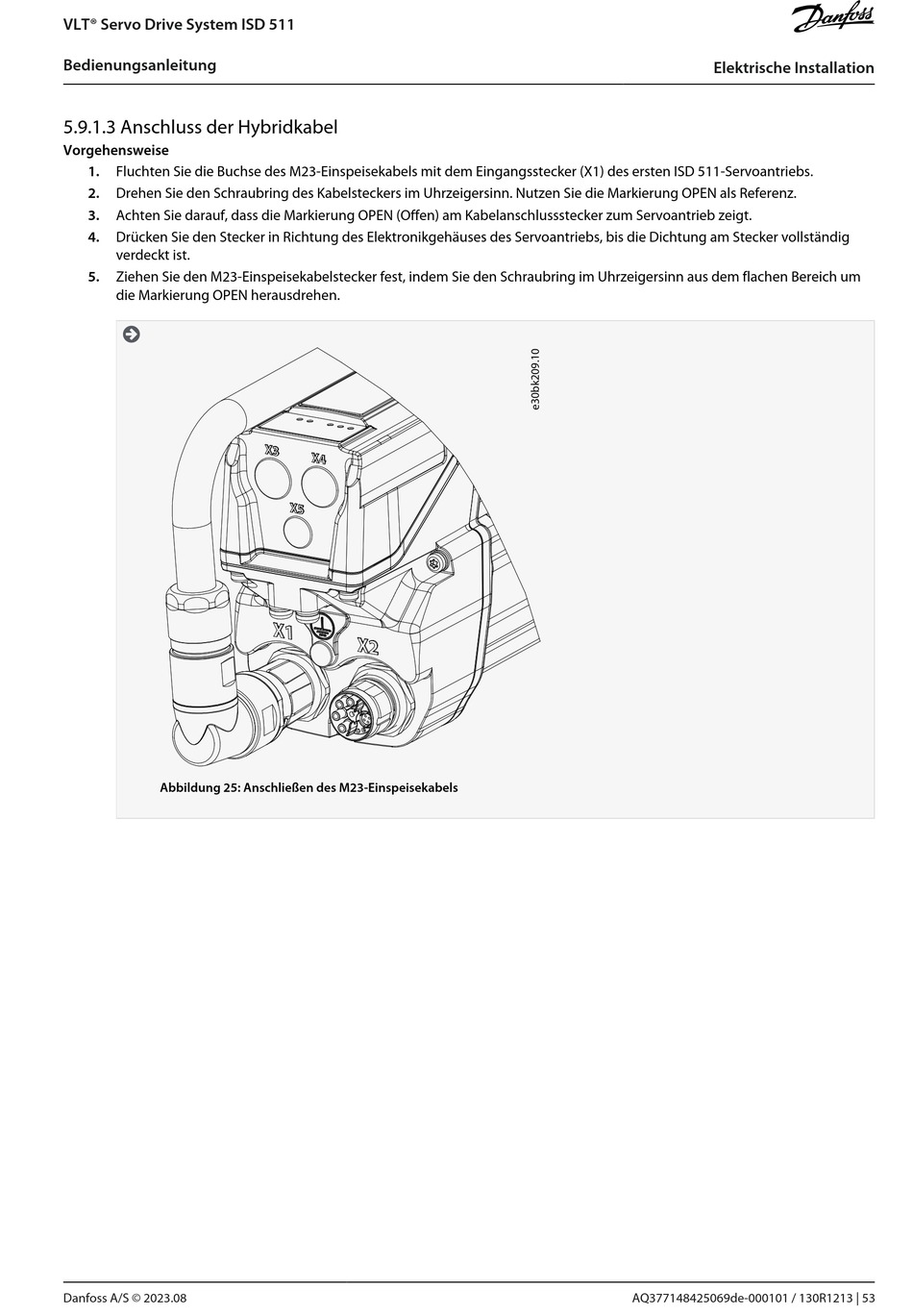

Abbildung 25: Anschließen des M23-Einspeisekabels
Danfoss A/S © 2023.08
Elektrische Installation
AQ377148425069de-000101 / 130R1213 | 53
