Berechnung des resultierenden Sollwerts

Die unten durchgeführte Berechnung liefert den resul-
tierenden Sollwert, wenn Parameter 210, Sollwert-
Funkt., für Add. zum Sollwert [0] oder Rel. Sollwerter-
höh. [1] programmiert ist.
(Par. 205 Max-Sollw. - Par. 204 Min-Sollw.) x Ana. Signal
Ext. Klemme. 53 [V]
Sollw. =
Par. 310 Klemme 53, Max. Skalierung - Par. 309 Klemme
53, Min. Skalierung
(Par. 205 Max-Sollw. - Par. 204 Min-Sollw.) x Par. 14 Klem-
me 60 [mA]
Par. 316 Klemme 60, Max. Skalierung - Par. 315 Klemme
60, Min. Skalierung
Par. 210, Sollwert-Funkt., ist programmiert = Add. zum
Sollwert [0].
(Par. 205 Max-Sollw. - Par. 204 Min-Sollw.) x Par. 211-214
Res. Sollw.
Festsollw.
=
Par. 210, Sollwert-Funkt., ist programmiert = Rel. Soll-
werterhöh. [0].
Externer Sollwert x Par. 211-214 Festsollw.
Res. Sollw. =
Galvanische Trennung (PELV)*
PELV ist ein Schutz, der gewährleistet, dass keine ho-
he Netzspannung oder andere hohe Spannung auf-
tritt. Ein Schutz gegen elektrischen Schlag gilt als
gewährleistet, wenn die Stromversorgung vom Typ
PELV ist und die Installation gemäß den örtlichen bzw.
nationalen Vorschriften für PELV-Versorgungen aus-
geführt wurde.
Beim VLT 8000 AQUA werden alle Steuerklemmen
sowie die Klemmen 1-3 (AUX-Relais) mit Kleinspan-
nung gemäß PELV versorgt.
Die galvanische (sichere) Trennung wird erreicht, in-
dem die Anforderungen bezüglich erhöhter Isolierung
erfüllt und die entsprechenden Kriech-Luftabstände
beachtet werden. Die Anforderungen sind in der Norm
EN 50178 beschrieben.
Die Bauteile, die die elektrische Trennung gemäß
nachstehender Beschreibung bilden, erfüllen eben-
falls die Anforderungen bezüglich erhöhter Isolierung
und der entsprechenden Tests gemäß Beschreibung
in EN 50178.

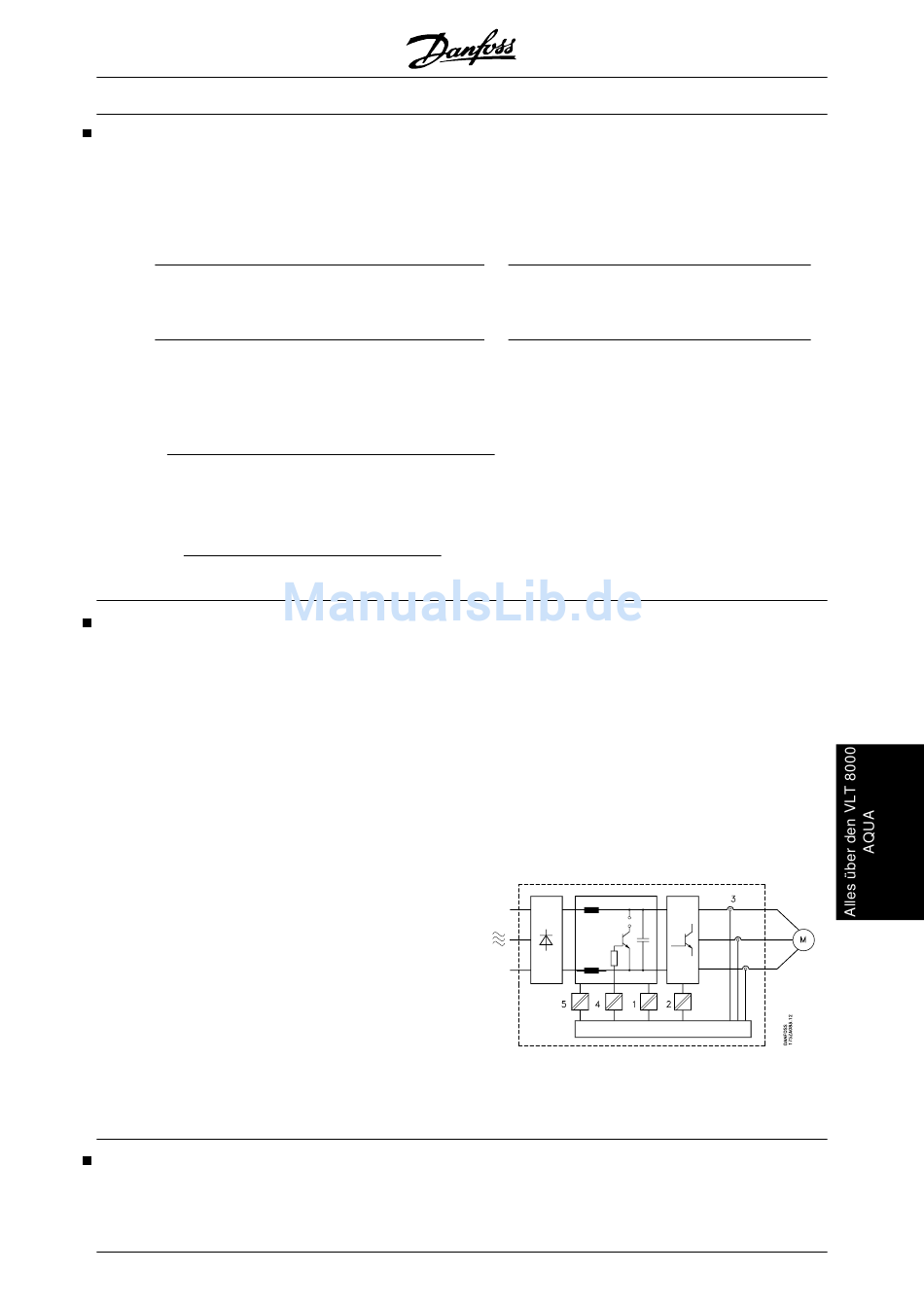

Die galvanische Trennung ist an den drei folgenden
Punkten vorhanden (vgl. Zeichnung unten):
Erdableitstrom
®
MG.83.A2.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
100
Par. 204 Min-Sollw. + Par. 418/419 Sollwert (nur in Prozess-
+
100 Regelung)
®
VLT 8000 AQUA
Der externe Sollwert ist die Summe der Sollwerte der
Klemmen 53, 54 und 60 sowie der seriellen Kommu-
nikation. Die Summe dieser Sollwerte kann Parameter
205, Max-Sollwert niemals übersteigen. Der externe
Sollwert kann wie folgt berechnet werden:
(Par. 205 Max-Sollw. - Par. 204 Min-Sollw.) x Ana. Sig-
nal Klemme. 54 [V]
+
Par. 313 Klemme 54, Max. Skalierung - Par. 312 Klem-
me 54, Min. Skalierung
+ Sollwert serielle Kommunikation x (Par. 205 Max.
Sollw. - Par. 204 Min. Sollw.)
16384 (4000 Hex)
Externer Sollw. + Par. 204 Min-Sollw. + Par. 418/419
+
Sollwert
(nur in Betriebsart Prozess-Regelung)
1. Netzteil (SMPS) einschl. Trennung des Sig-
nals U , das die Zwischenkreisspannung
DC
anzeigt.
2. Gate-Treiber, die die IGTBs steuern (Trig-
gertransformatoren/Opto-Schalter).
3. Stromumformer (Hall-Effekt-Stromtransdu-
cer).
*) 525-600 V-Geräte erfüllen die PELV-Anforderungen
nicht.
Ein an die Klemmen 53/54 angeschlossener Thermis-
tor muss doppelt isoliert sein, um PELV zu erhalten.
Der Erdableitstrom wird hauptsächlich durch den ka-
pazitiven Widerstand zwischen Motorphasen und der
+
