3.5 Auxiliary Capacitors Module (ACM 510)
3.5.1 Übersicht
ACM ist die Abkürzung für Auxiliary Capacitors Module. Das ACM 510 lässt sich an das ISD 511-System anschließen, um durch die
Aktivierung eines kontrollierten Maschinenstopps in Notfallsituationen Energie zu speichern.
-
Das ACM 510 verfügt gemäß IEC/EN 60529 über die Schutzart IP20 (mit Ausnahme der Stecker, die über die Schutzart IP00
verfügen).
-
Der Kontakt mit Flüssigkeiten kann das ACM 510 beschädigen.
-
Die Systemmodule sind für den Einsatz in einem Schaltschrank ausgelegt. Wird die STO-Funktion verwendet, muss der
Schaltschrank mindestens die Schutzart IP54 aufweisen.
Ein Beispiel für einen Typencode des ACM 510 ist: MSD510ACM510F1E00C8D6E20PLSXXXXXXXXXXXXX.
1
2
STATUS ACM
DEV
CAP ST
NET ST
LINK/ACT
X1
X2
3
LCP
4

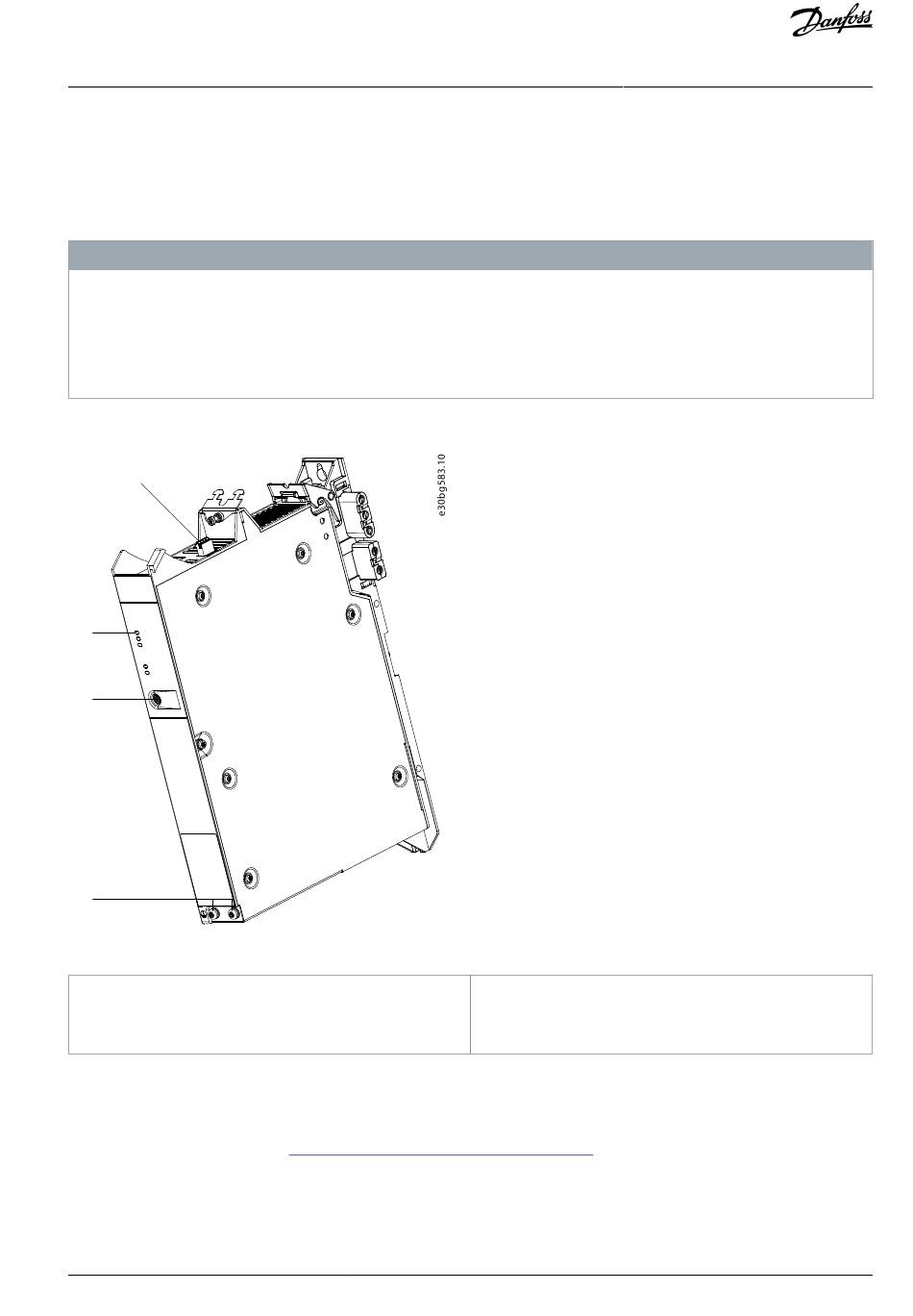

Abbildung 5: ACM 510
1
Anschlüsse: E/A, Relais und Ethernet
2-
Betriebs-LED
3.6 Expansion Module EXM 510
Das EXM 510 unterstützt den modularen Maschinenaufbau durch Aufteilung der Systemmodule auf 2 Schaltschränke. Die maximale
Länge des Kabels zwischen den EXM 510-Modulen beträgt 5 m.
Weitere Informationen finden Sie in
Danfoss A/S © 2023.08
H I N W E I S
5.9.5 Anschließen des Expansion Module EXM
3
LCP-Stecker
4
PE-Schrauben
510.
AQ377148425069de-000101 / 130R1213 | 27
Systembeschreibung
