VLT® Servo Drive System ISD 511
Bedienungsanleitung
6
5
4
3

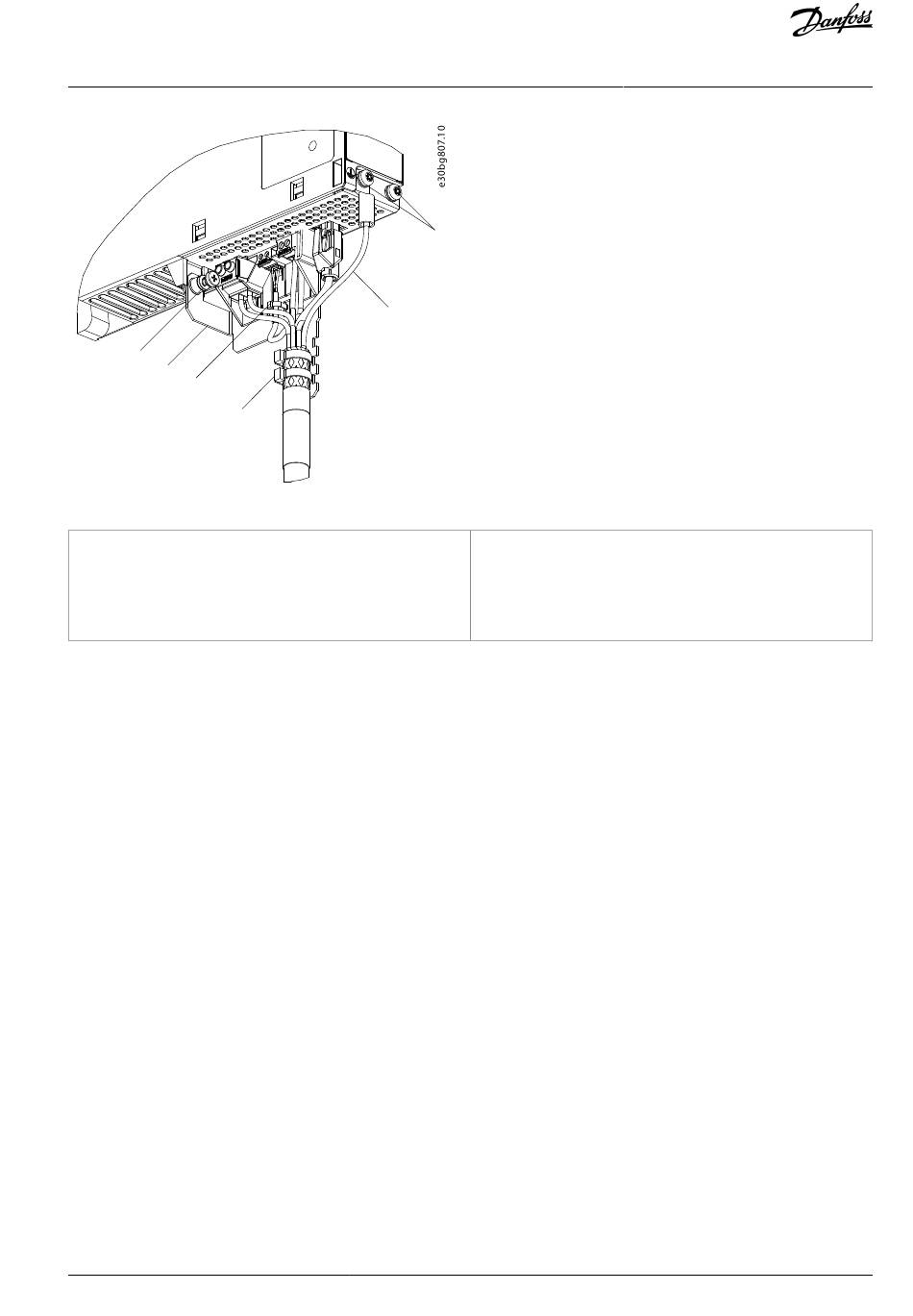

Abbildung 34: Anschließen des Einspeisekabels
1
Einspeisekabel PE-Schrauben
2-
Busstecker
3
Kabelbinder für Einspeisekabel
Vorgehensweise
1.
Verbinden Sie die Adern mit den UDC-, AUX- und STO-Steckern.
2.
Befestigen Sie das Einspeisekabel mithilfe der Kabelbinder [3], sodass der Schirmbereich genau unter dem Kabelbinder po-
sitioniert wird.
3.
Befestigen Sie das STO-Kabel mithilfe des Kabelbinders [4], sodass der Schirmbereich genau unter dem Kabelbinder posi-
tioniert wird.
4.
Verbinden Sie die Stecker des Einspeisekabels mit den jeweiligen Anschlussklemmen des DAM 510.
5.
Ziehen Sie die Schraube am Abschirmblech fest [6]. Das Anzugsmoment beträgt 3 Nm.
6.
Stecken Sie den RJ45-Busstecker [2] ein.
7.
Schließen Sie das DAM 510 mittels Schutzleiter an die PE-Schraube an der Vorderseite [1] an. Das Anzugsmoment beträgt
3 Nm.
8.
Schließen Sie den Schutzerde-Draht der Einspeiseleitung an die andere Schutzerde-Schraube am DAM 510 an.
Danfoss A/S © 2023.08
1
2
4
Kabelbinder für STO-Kabel
5
Abschirmblech
6
Abschirmblechschraube
Elektrische Installation
AQ377148425069de-000101 / 130R1213 | 61
