Spezifikationen; Typenschilder; Typenschilder Am Isd 511-Servoantrieb - Danfoss VLT ISD 511 Bedienungsanleitung

VLT® Servo Drive System ISD 511
Bedienungsanleitung

11 Spezifikationen

11.1 Typenschilder

11.1.1 Typenschilder am ISD 511-Servoantrieb

Prüfen Sie das Typenschild und vergleichen Sie es mit den Bestelldaten. Verwenden Sie die Teilenummer als Referenz. Mit der Teile-
nummer ist der Antriebstyp eindeutig identifizierbar.
Stellen Sie sicher, dass die Typenschilder gut lesbar sind.
Die Servoantriebe sind von außen nur über das Original Danfoss-Typenschild zu identifizieren.
VLT ® ISD511
ISD511XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
1
2 Input1: 565-680VDC 0.30A Input2: 24-48VDC 0.40A
M : 1.5Nm N : 400rpm
NOM NOM
3
M : 10Nm N : 1000rpm
MAX MAX
4
Ambient: 5...45°C / 41...113°F Enclosure: IP65
5
Danfoss A/S, 6430 Nordborg, Denmark
Danfoss Ltd., 22 Wycombe End, HP9 1NB, GB

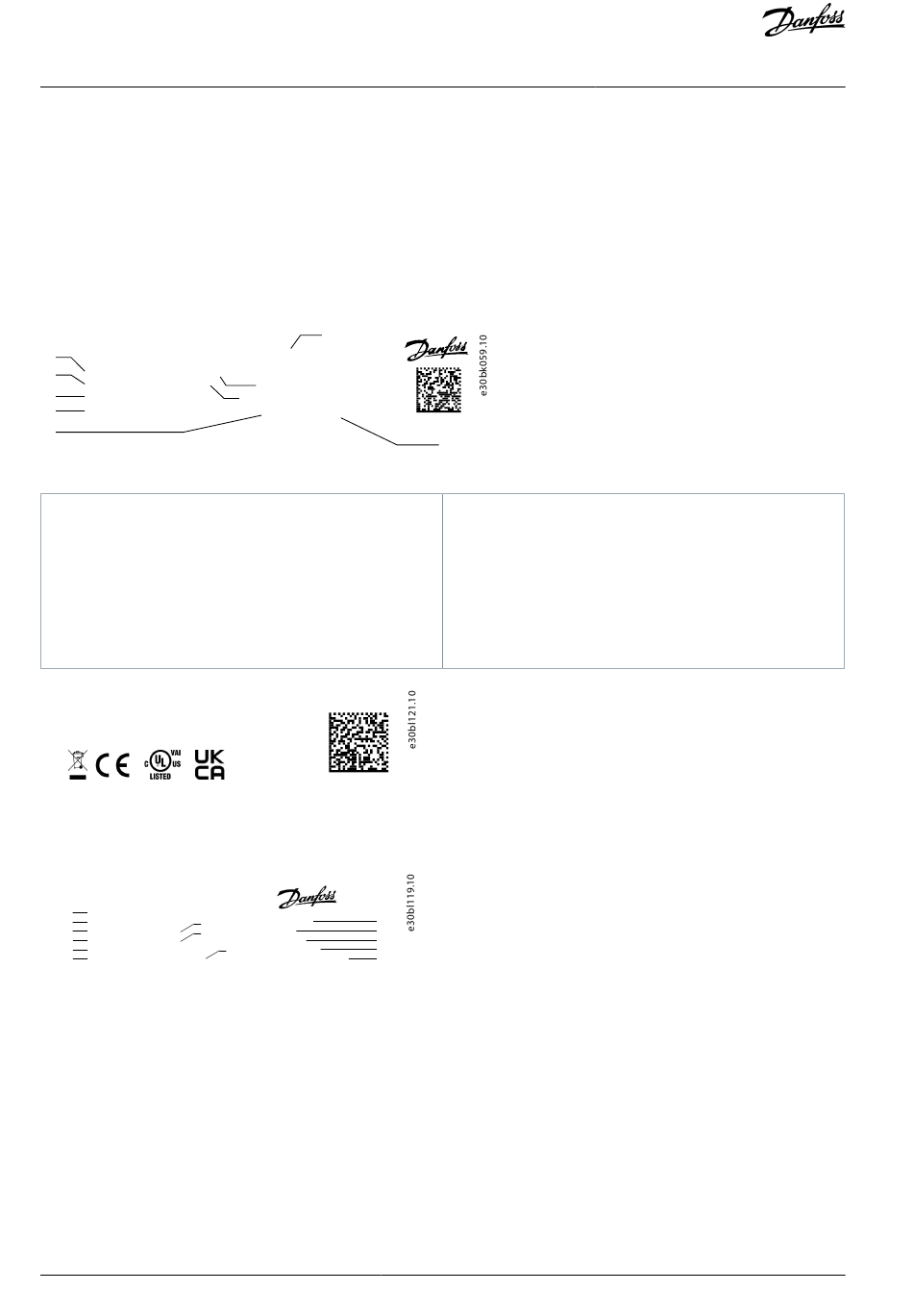

Abbildung 64: Typenschild unten am ISD 511
1 Versorgungsspannung
2- Nenndrehmoment
3 Maximales Drehmoment
4 Umgebungstemperatur
5 Schutzart
VLT® ISD® 511
Accept. for field wiring - Min. 75°C, Cu
Type 4X Indoor use only
E134261 Power Conversion Equipment
Danfoss A/S 6430 Nordborg, Denmark
Danfoss Ltd., 22 Wycombe End, HP9 1NB, GB
Abbildung 65: Rückverfolgungs- und Konformitätsetikett auf der Elektronikabdeckung des ISD 511
VLT® ISD® 511
1
Input1: 560-680VDC 0.30A
2
Input2: 24-48VDC 0.40A 7
3
M : 1.5Nm N : 400rpm 8
nom nom
4
M : 10Nm N : 1000rpm
max max
5
Ambient: 5...45°C / 41...113°F
6
Enclosure: IP65 HW: E0, FS, SO
Abbildung 66: Produktetikett auf der Elektronikabdeckung des ISD 511
128 | Danfoss A/S © 2023.08
6
Part. no: 175GXXXX
7
Serial no: 029401Q501
8
MAC: 00:1B:08:32:88:D0
Customer no: 0906407837
P/N: 175G0379
S/N: 123401Q123
Made in Italy
10
ISD-511-D6-01T5-PL
11
P/N: 175G0379
12
S/N: 123401Q123
13
9
MAC: 00-1B-08-0E-XX
14
Customer No.: 0906765889 XX
Made in Italy
9
6 Typencode
7 Hilfseingangsspannung
8 Nenndrehzahl
9 Kundenteilenummer
Spezifikationen
AQ377148425069de-000101 / 130R1213
