VLT® Servo Drive System ISD 511
Bedienungsanleitung
Mechanische Installation
60 60
[2.36]
[2.36]
101 106
[3.98] [4.17]

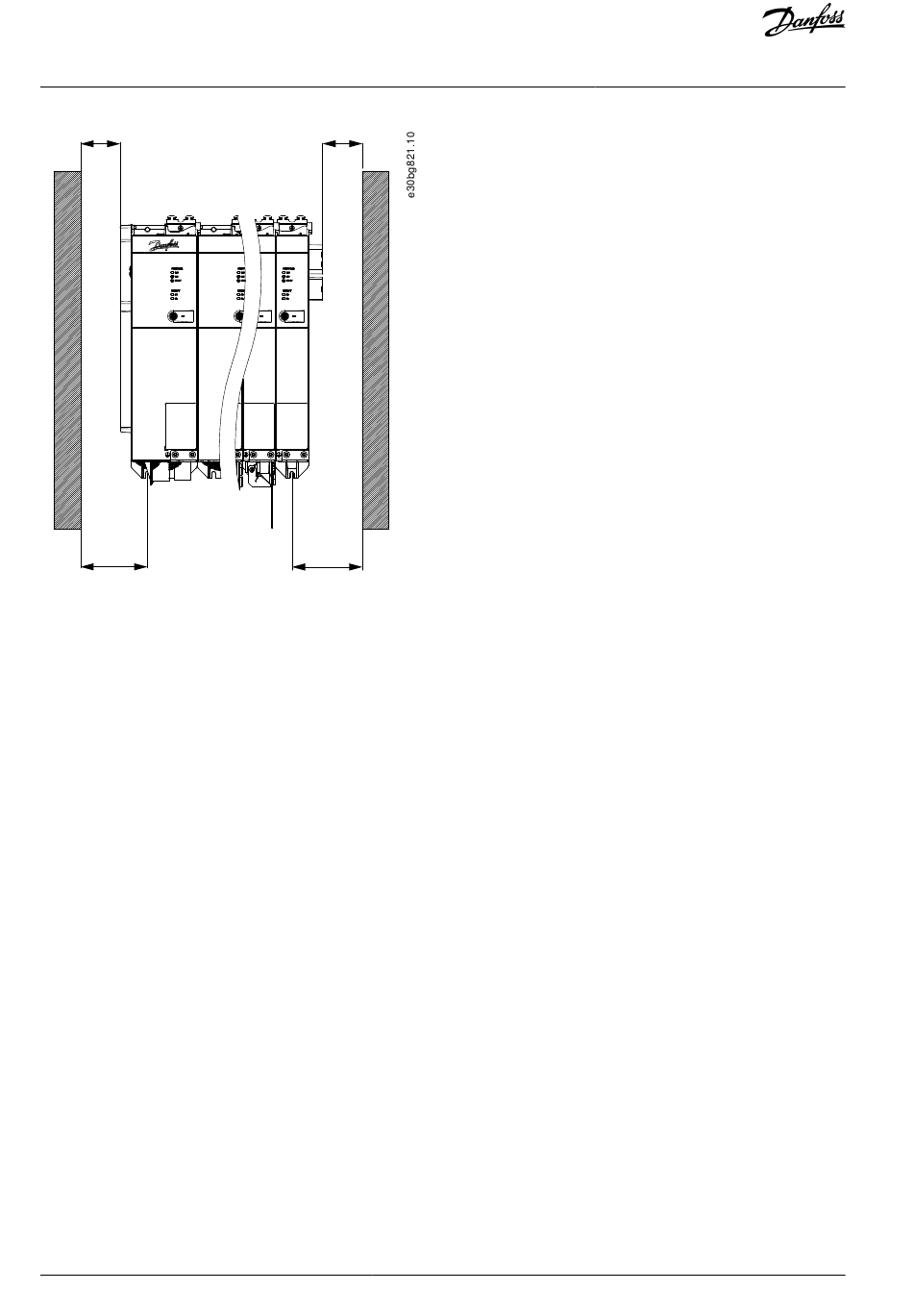

Abbildung 12: Erforderlicher Mindestabstand an den Seiten
4.7.3 Montagehilfen und benötigte Werkzeuge
Für den Einbau der ISD 511-Servoantriebe und der Systemmodule werden entsprechende Werkzeuge für die Befestigungsschrau-
ben (nicht im Lieferumfang) benötigt.
4.7.4 Montageanleitungen für den ISD 511-Servoantrieb
4.7.4.1 Übersicht
Die ISD 511-Servoantriebe werden mit Kunststoff-Schutzkappen M23 und einer Wellenschutzkappe geliefert.
Diese Kunststoff-Schutzkappen verhindern Beschädigungen bei Transport und Handhabung. Montieren Sie die Metallschutzkappen
immer, wenn der Stecker nicht verwendet wird.
