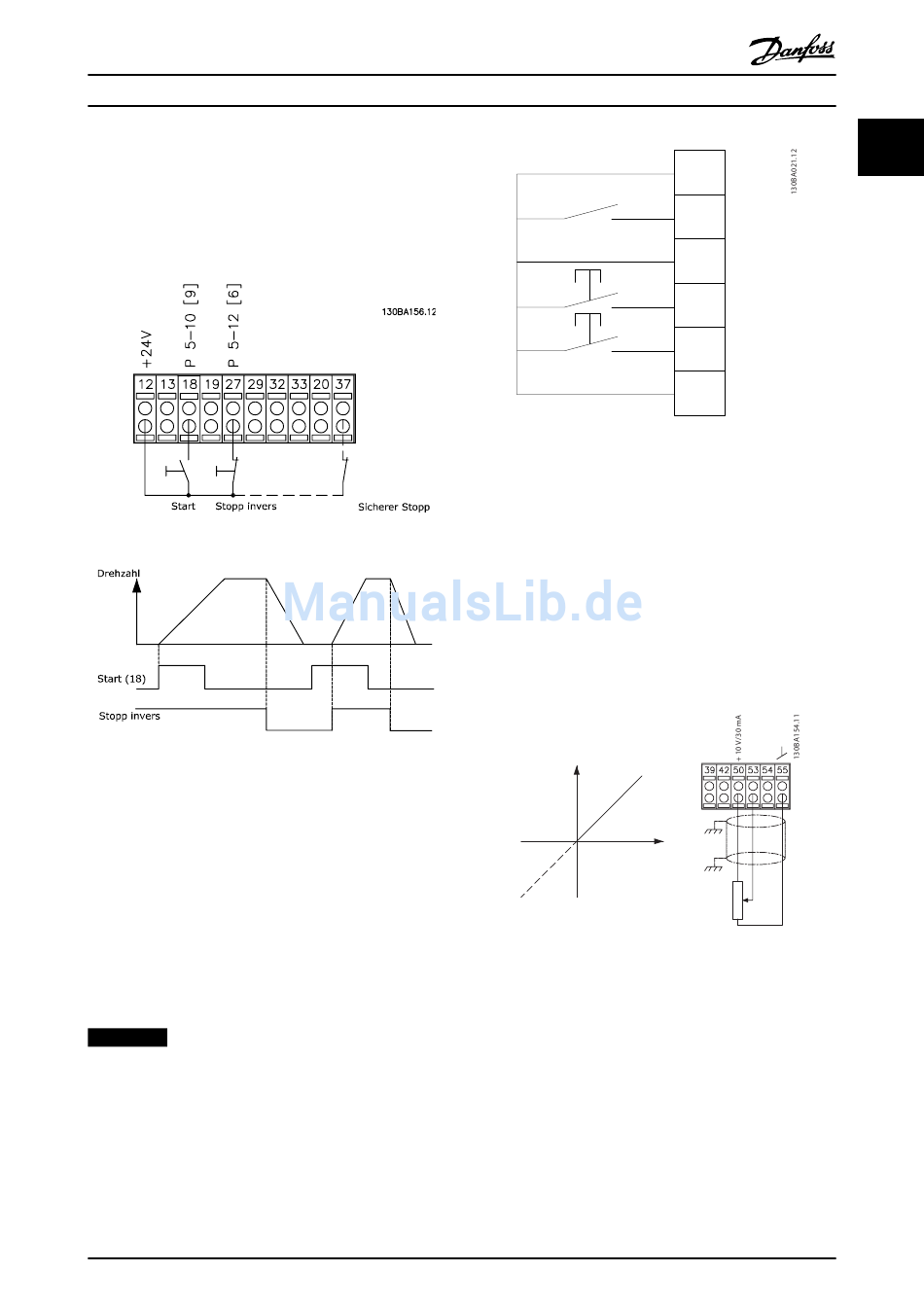

1.1.7 Puls-Start/Stopp
Klemme 18 = 5-10 Terminal 18 Digital InputPuls-Start, [9]
Klemme 27= 5-12 Terminal 27 Digital InputStopp (invers),
[6]
Klemme 37 = Sicherer Stopp (wo verfügbar)
Abbildung 1.7

1.1.8 Drehzahlkorrektur auf/ab

Klemmen 29/32 = Drehzahlkorrektur auf/ab
Klemme 18 = 5-10 Terminal 18 Digital Input Start
[9] (Werkseinstellung)
Klemme 27 = 5-12 Terminal 27 Digital Input
Sollwert speichern [19]
Klemme 29 = 5-13 Terminal 29 Digital Input
Drehzahl auf [21]
Klemme 32 = 5-14 Terminal 32 Digital Input
Drehzahl ab [22]
HINWEIS
Klemme 29 nur bei FC x02 (x = Baureihe)
MG16H103
Programmierungshandbuch
Abbildung 1.8

1.1.9 Potentiometer Sollwert

Spannungssollwert über Potentiometer
Abbildung 1.9
