Parameterbeschreibung
14-60 Funktion bei Übertemperatur
Option:
3 3
[0] Abschaltung Der Frequenzumrichter schaltet ab
*
[1] Reduzier.
3.11.7 Keine Abschaltung bei WR-Überlast
In einigen Pumpenanlagen wurde der Frequenzumrichter
nicht richtig dimensioniert, um den an allen Punkten der
betrieblichen Förderhöhenkennlinie notwendigen Strom zu
erhalten. An diesen Punkten benötigt die Pumpe einen
Strom, der höher als der Nennstrom des Frequenzum-
richters ist. Der Frequenzumrichter ist zum Dauerbetrieb
bei 110 % des Nennstroms über 60 s geeignet. Liegt nach
dieser Zeit die Überlast noch immer vor, schaltet der
Frequenzumrichter normalerweise mit einem Alarm ab
(Freilaufstopp der Pumpe).

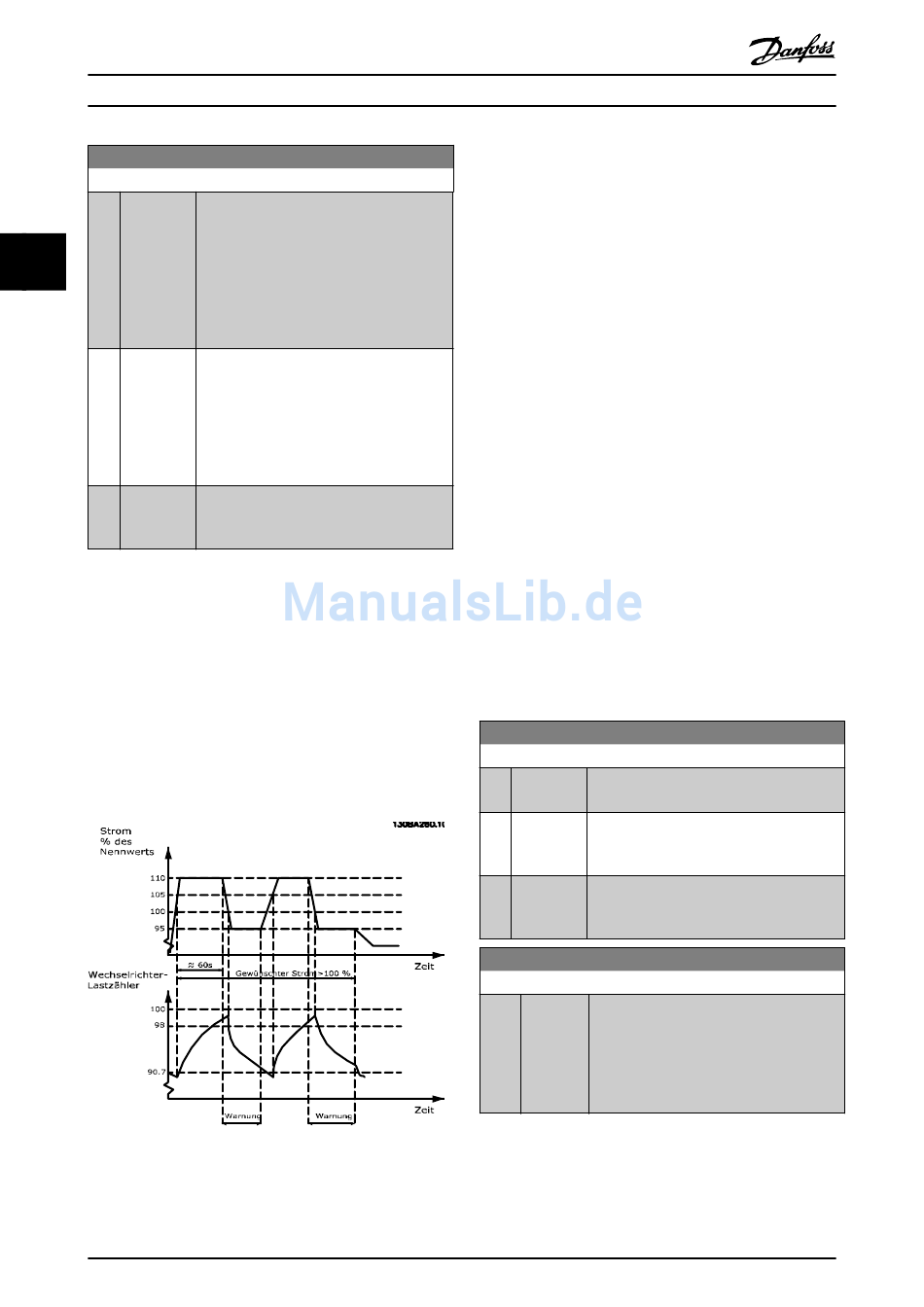

Abbildung 3.36
110
Programmierungshandbuch
Funktion:
Wenn die Temperatur von Kühlkörper oder
Steuerkarte eine werkseitig programmierte
Temperaturgrenze überschreitet, wird eine
Warnung aktiviert. Wenn sich die Temperatur
weiter erhöht, wählen Sie aus, ob der
Frequenzumrichter abschalten soll (Abschaltb-
lockierung) oder der Ausgangsstrom reduziert
wird.
(Abschaltblockierung) und gibt einen Alarm
aus. Zum Quittieren des Alarms muss ein Ein-
und Ausschaltzyklus erfolgen, jedoch können
Sie den Motor erst erneut starten, wenn die
Kühlkörpertemperatur wieder unter die
Alarmgrenze gefallen ist.
Wenn die kritische Temperatur überschritten
wird, wird der Ausgangsstrom reduziert, bis
eine zulässige Temperatur erreicht wurde.
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
Der Betrieb der Pumpe mit reduzierter Drehzahl für einige
Zeit kann vorzuziehen sein, wenn der Dauerbetrieb mit der
Sollkapazität nicht möglich ist.
Wählen Sie Parameter 14-61 Funktion bei WR-Überlast, um
die Pumpendrehzahl automatisch zu reduzieren, bis der
Ausgangsstrom unter 100 % des Nennstroms (eingestellt in
Parameter 14-62 WR- Überlast Reduzierstrom) liegt.
Parameter 14-61 Funktion bei WR-Überlast dient zum
Zurücksetzen des Frequenzumrichters nach einem Alarm
(Abschaltung).
Der Frequenzumrichter schätzt die Belastung des
Leistungsteils über einen Wechselrichterlastzähler. Eine
Warnung wird bei 98 % ausgegeben und das Reset der
Warnung erfolgt bei 90 %. Bei einem Wert von 100 %
schaltet der Frequenzumrichter ab und gibt einen Alarm
aus.
Sie können den Status des Zählers in Parameter 16-35 FC
Überlast auslesen.
Ist in Parameter 14-61 Funktion bei WR-Überlast die Option
[3] Leistungsreduzierung gewählt, wird die Pumpendrehzahl
bei Überschreiten von 98 % reduziert, bis der Zähler
wieder unter 90,7 % fällt.
Ist die Einstellung bei Parameter 14-62 WR- Überlast
Reduzierstrom zum Beispiel 95 %, schwankt die Pumpend-
rehzahl durch eine stetige Überlast zwischen Werten, die
110 % und 95 % des Ausgangsnennstroms für den
Frequenzumrichter entsprechen.
14-61 Funktion bei WR-Überlast
Option: Funktion:
Verwendung im Falle einer stetigen Überlast
über der Temperaturgrenze (110 % für 60 s).
[0] Abschaltung Wählen Sie [0] Abschaltung, damit der
*
Frequenzumrichter abschaltet und einen
Alarm ausgibt.
[1] Reduzier. [1] Reduzier. zur Reduzierung der Pumpend-
rehzahl, damit die Last am Leistungsteil
reduziert werden und dieses abkühlen kann.
14-62 WR- Überlast Reduzierstrom
Range: Funktion:
95 % [50 - 100 Festlegung des gewünschten Stromniveaus
*
%] (in % des Ausgangsnennstroms für den
Frequenzumrichter) beim Betrieb mit
reduzierter Pumpendrehzahl, weil die Last am
Frequenzumrichter den zulässigen Grenzwert
(110 % für 60 s) überschritten hat.
MG16H103
