Parameterbeschreibung
Verzög.) wird für die minimale Ausschaltzeit der
AHF-Kondensatorausgangsfunktion verwendet.
5. Bei einem Spannungsausfall garantiert der
Frequenzumrichter, dass die minimale
Ausschaltzeit eingehalten wurde, wenn die
3 3
Stromversorgung wiederhergestellt wird.
100%
90%
80%
70%
60%
50%
40%
30% ....................................................................................................................................................................................................................
....................................................................................................................................................................................................................
20%
10% ...................................................................................................................................................................................................................
0%
On
10

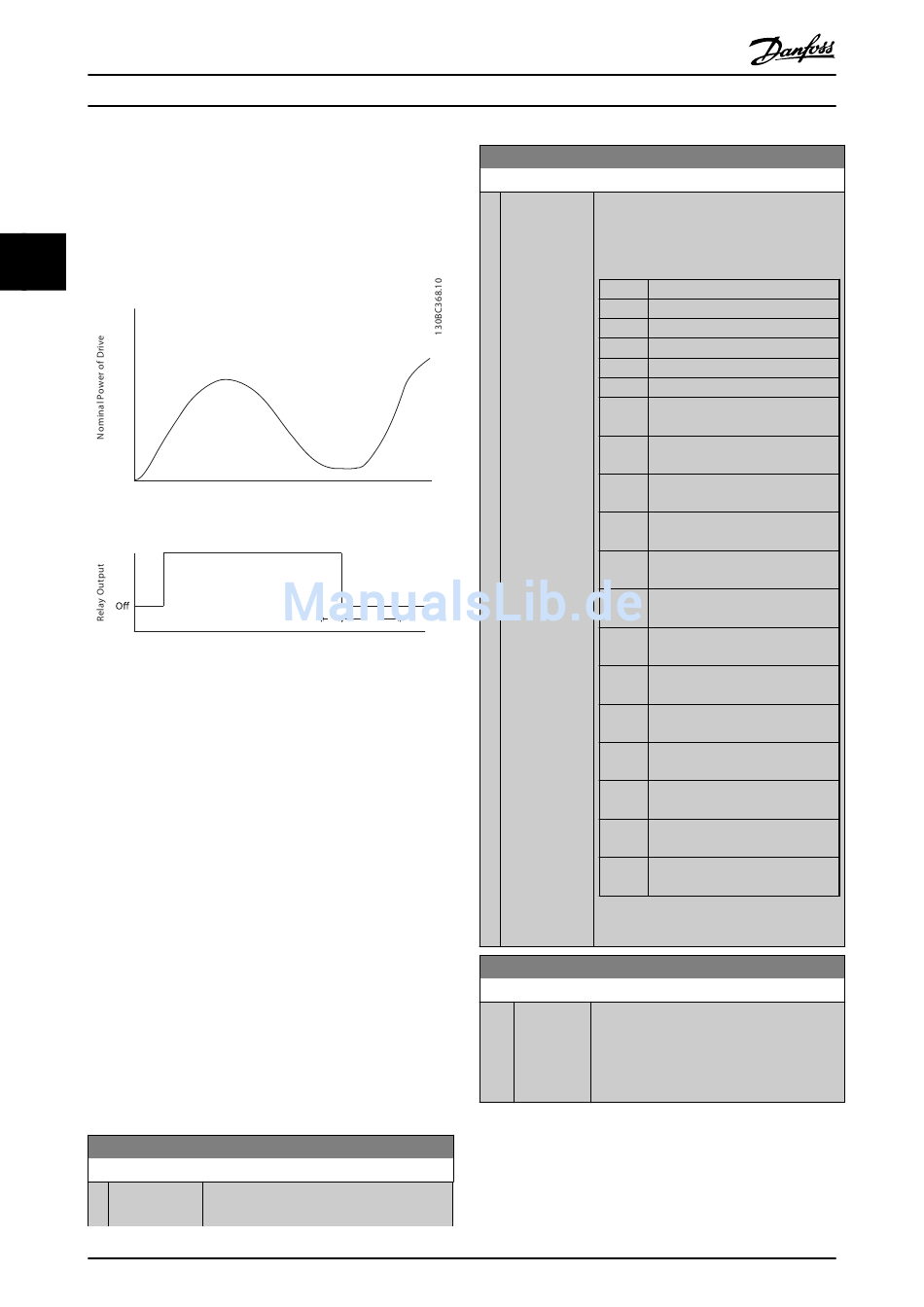

Abbildung 3.26 Beispiel der Ausgangsfunktion
t steht für den Ausschaltverzögerungstimer (10 s).
1
t steht für die Kondensatorwiedereinschaltverzögerung
2
(Parameter 5-80 AHF-Kondens. Verzög.).
Wenn die Nennleistung des Frequenzumrichters 20 %
überschreitet, schaltet die Ausgangsfunktion ein. Geht die
Leistung unter 10 %, muss ein Ausschaltverzögerungstimer
ablaufen, bevor der Ausgang auf 0 geht. Dafür steht t
Nachdem der Ausgang inaktiv geworden ist, muss der
Verzögerungstimer für das Wiedereinschalten des Konden-
sators ablaufen, bevor der Eingang wieder aktiv werden
kann, dargestellt durch t
Nennleistung über 30 % und das Relais schaltet sich nicht
ein.

3.7.8 5-9* Bussteuerung

Diese Parametergruppe wählt die Digital- und
Relaisausgänge über eine Feldbuseinstellung.
5-90 Dig./Relais Ausg. Bussteuerung
Range:
0 [0 -
*
2147483647 ]
78
t
1
20 30 40 50 60 70 80 90 100 110 120 130
Time (s)
. Wenn t abläuft, liegt die
2 2

Funktion:

Dieser Parameter speichert den Zustand der
busgesteuerten Digitalausgänge und Relais.
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
Programmierungshandbuch
5-90 Dig./Relais Ausg. Bussteuerung
Range:
t
2
.
1
5-93 Klemme 27, Wert bei Bussteuerung
Range:
0 %
*
Funktion:
Eine logische „1" gibt an, dass der Ausgang
hoch oder aktiv ist.
Eine logische „0" gibt an, dass der Ausgang
niedrig oder inaktiv ist.
Bit 0 Digitalausgang Klemme 27
Bit 1 Digitalausgang Klemme 29
Bit 2 Digitalausgang Klemme X 30/6
Bit 3 Digitalausgang Klemme X 30/7
Bit 4 Relais 1 CC-Ausgangsklemme
Bit 5 Relais 2 CC-Ausgangsklemme
Bit 6 Option B Ausgangsklemme Relais
1
Bit 7 Option B Ausgangsklemme Relais
2
Bit 8 Option B Ausgangsklemme Relais
3
Bit 9-15 Zukünftigen Klemmen
vorbehalten
Bit 16 Option C Ausgangsklemme Relais
1
Bit 17 Option C Ausgangsklemme Relais
2
Bit 18 Option C Ausgangsklemme Relais
3
Bit 19 Option C Ausgangsklemme Relais
4
Bit 20 Option C Ausgangsklemme Relais
5
Bit 21 Option C Ausgangsklemme Relais
6
Bit 22 Option C Ausgangsklemme Relais
7
Bit 23 Option C Ausgangsklemme Relais
8
Bit Zukünftigen Klemmen
24-31 vorbehalten
Tabelle 3.14
Funktion:
[0 - 100 %] Wurde für diesen Analogausgang die
Funktion „Bussteuerung" gewählt, kann
mittels dieses Parameters der momentane
Puls-Ausgangswert (über Bus) gesteuert
werden.
