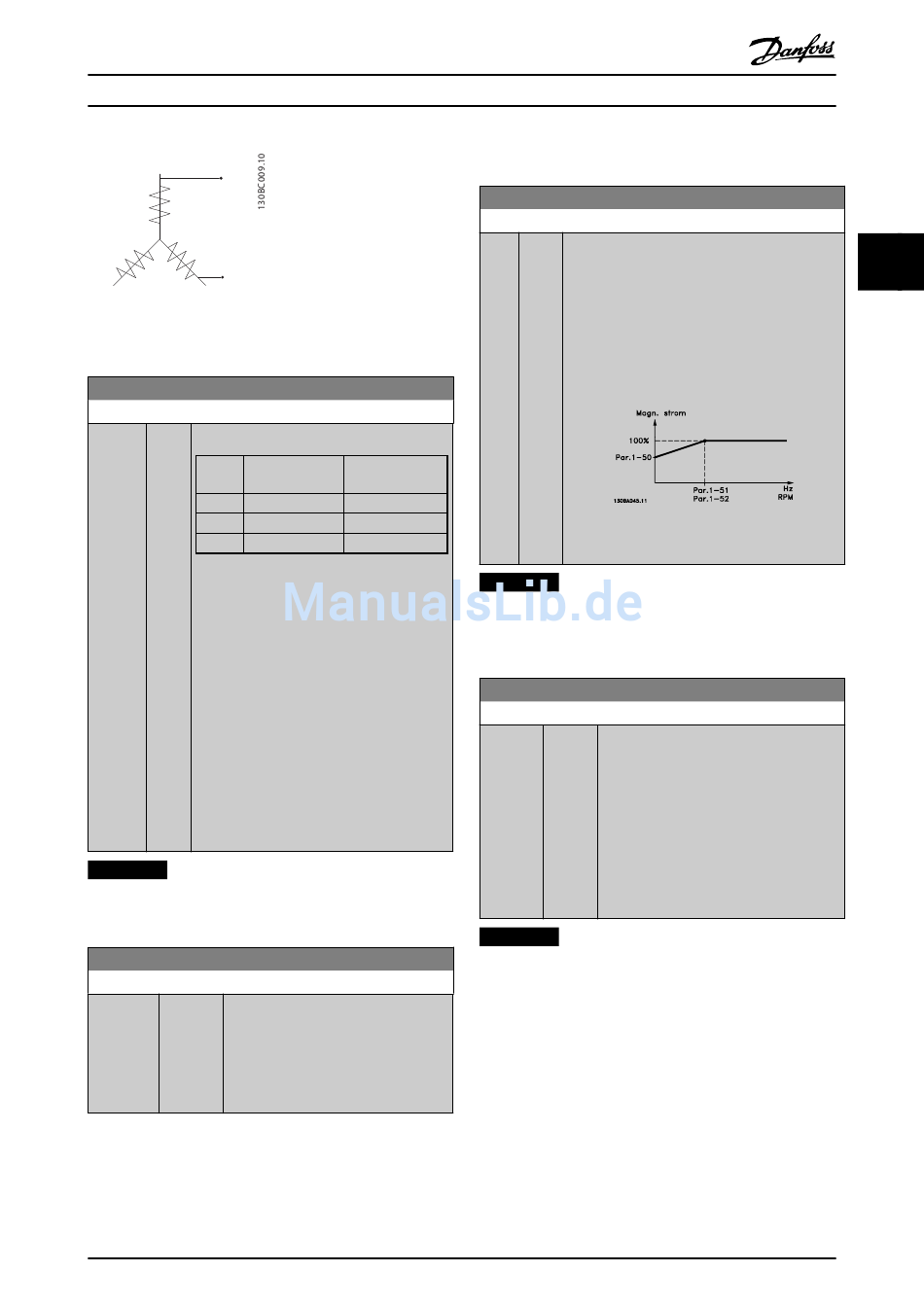

Parameterbeschreibung
Permanent magnet motors
Line to Line Back
Emf in RMS Value
at 1000 rpm
Speed (mech)
Abbildung 3.7 Maschinenparameterdefinitionen der Gegen-
EMK bei Permanentmagnet-Motoren
1-39 Motorpolzahl
Range: Funktion:
Size [2 - Geben Sie die Anzahl der Motorpole ein.
related 100 ]
*
Motorp ~n
n
olzahl
2 2700-2880
4 1350-1450
6 700-960
Tabelle 3.6
Die Tabelle zeigt die typischen Nenndreh-
zahlen in Abhängigkeit von der Anzahl der
Pole. Sie müssen für andere Frequenzen
ausgelegte Motoren separat definieren. Der
Motorpolwert ist immer eine gerade Zahl, da
sie sich auf die Gesamtpolzahl bezieht, nicht
auf Polpaare. Der Frequenzumrichter erstellt
den Ausgangswert von
Parameter 1-39 Motorpolzahl basierend auf
Parameter 1-23 Motornennfrequenz Motornenn-
frequenz und
Parameter 1-25 Motornenndrehzahl Motornennd-
rehzahl.
HINWEIS
Diesen Parameter können Sie bei laufendem Motor nicht
einstellen.
1-40 Gegen-EMK bei 1000 UPM
Range: Funktion:
Size [ 10 - Einstellung der Nenn-Gegen-EMK für
related 9000 V] eine Motordrehzahl von 1000 UPM.
*
Dieser Parameter ist nur aktiv, wenn
Parameter 1-10 Motorart auf PM-Motor
[1] (Permanentmagnet-Motor) eingestellt
ist.
MG16H103
Programmierungshandbuch
bei 50 Hz ~nn bei 60 Hz
3250-3460
1625-1730
840-1153
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
3.3.6 1-5* Lastunabh. Einst.
1-50 Motormagnetisierung bei 0 UPM.
Range: Funktion:
100 [0 - Verwenden Sie diesen Parameter zusammen mit
% 300 Parameter 1-51 Min. Drehzahl norm. Magnetis.
*
%] [UPM], wenn beim Betrieb mit niedriger Drehzahl
eine angepasste thermische Belastung des Motors
gewünscht wird.
Geben Sie den Wert als Prozentsatz des Magnet-
isierungsnennstroms ein. Eine zu niedrige
Einstellung kann ein reduziertes Drehmoment an
der Motorwelle bewirken.
Abbildung 3.8
HINWEIS
Parameter 1-50 Motormagnetisierung bei 0 UPM. hat keine
Auswirkungen, wenn Parameter 1-10 Motorart = [1] „PM,
Vollpol" ist.
1-51 Min. Drehzahl norm. Magnetis. [UPM]
Range: Funktion:
Size [10 - Wählen Sie die erforderliche Drehzahl für
related 300 den normalen Magnetisierungsstrom aus.
*
RPM] Wenn die eingestellte Drehzahl niedriger als
die Schlupfdrehzahl des Motors ist, haben
Parameter 1-50 Motormagnetisierung bei 0
UPM. und Parameter 1-51 Min. Drehzahl
norm. Magnetis. [UPM] keine Bedeutung.
Verwenden Sie diesen Parameter zusammen
mit Parameter 1-50 Motormagnetisierung bei
0 UPM.. Siehe Tabelle 3.6.
HINWEIS
Parameter 1-51 Min. Drehzahl norm. Magnetis. [UPM] hat
keine Auswirkungen, wenn Parameter 1-10 Motorart = [1]
„PM, Vollpol" ist.
