Parameterbeschreibung
3.15 Hauptmenü - PID-Regler -
Parametergruppe 20
Diese Parametergruppe wird zur Konfiguration des PID-Reglers mit Rückführung verwendet, der die Ausgangsfrequenz des
Frequenzumrichters regelt.
3.15.1 20-0* Istwert
Diese Parametergruppe wird zur Konfiguration des Istwertsignals für die PID-Regelung mit Rückführung des Frequenzum-
richters verwendet. Unabhängig davon, ob der Frequenzumrichter eine Regelung mit oder ohne Rückführung verwendet,
kann dieser Istwert auch auf dem Display des Frequenzumrichters gezeigt, zur Steuerung der Analogausgänge des Frequen-
zumrichters verwendet und über verschiedene serielle Kommunikationsprotokolle übertragen werden.

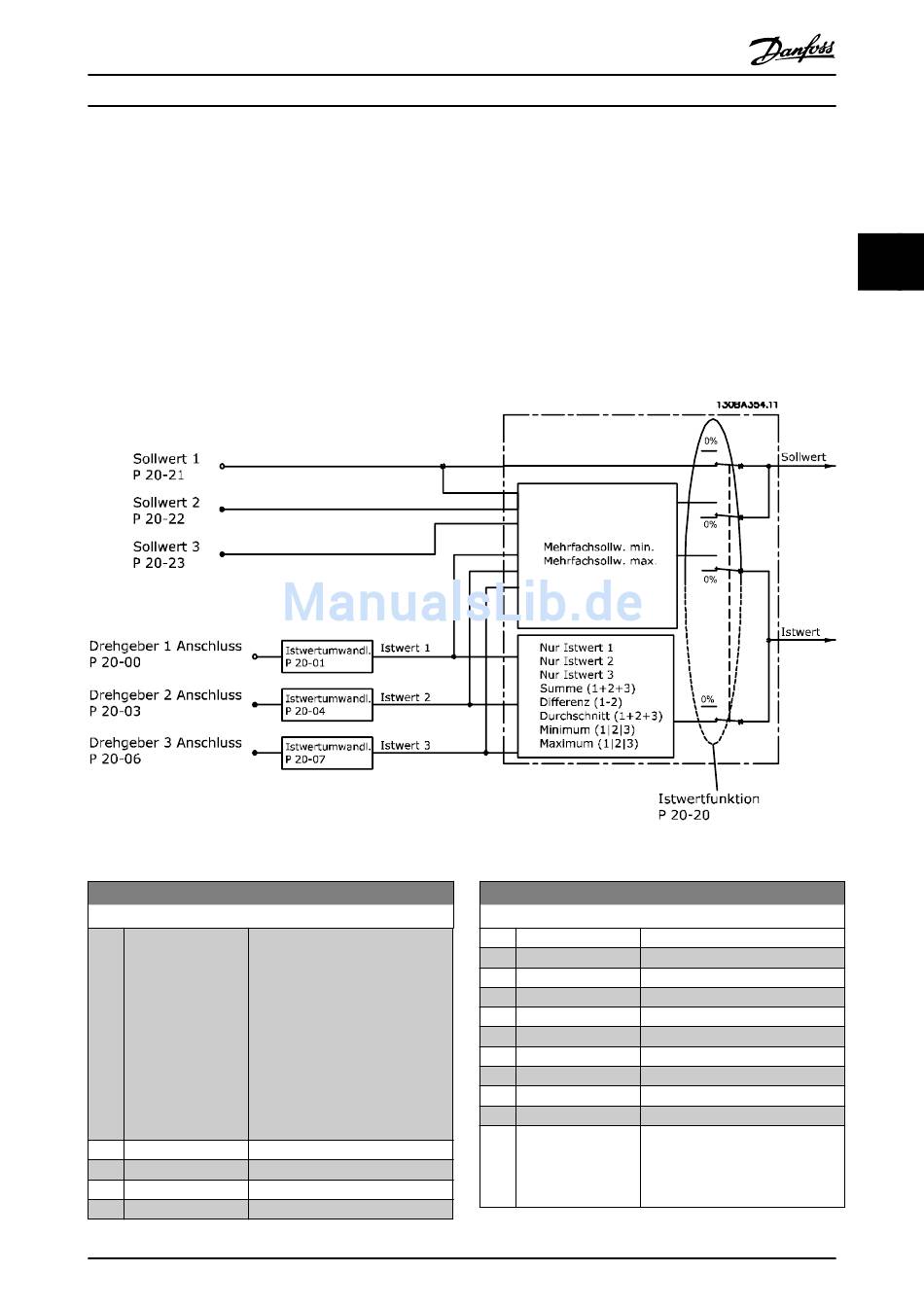

Abbildung 3.42

20-00 Istwertanschluss 1

Option: Funktion:
Bis zu drei verschiedene Istwert-
signale können das Istwertsignal für
den PID-Regler des Frequenzum-
richters bilden.
Dieser Parameter bestimmt, welcher
Eingang als Quelle des ersten
Istwertsignals betrachtet wird.
Analogeingang X30/11 und Analog-
eingang X30/12 bezieht sich auf
Eingänge auf der Universal-E/A-
Option.
[0] Keine Funktion
[1] Analogeingang 53
[2] Analogeingang 54
*
[3] Pulseingang 29
MG16H103
Programmierungshandbuch
20-00 Istwertanschluss 1
Option:
[4]
[7]
[8]
[9]
[10]
[11]
[15]
[100] Bus-Istwert 1
[101] Bus-Istwert 2
[102] Bus-Istwert 3
[104] Strom ohne Geber
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
Funktion:
Pulseingang 33
Analogeing. X30/11
Analogeing. X30/12
Analogeingang X42/1
Analogeingang X42/3
Analogeingang X42/5
Analogeingang X48/2
Dies müssen Sie mit der MCT 10
Software mit einem speziellen Plug-
in für den Betrieb ohne Geber
einrichten.
3 3
