Parameterbeschreibung
13-11 Vergleicher-Funktion
Array [6]
Option: Funktion:
[0] < Wählen Sie [0] <, damit das Ergebnis der
Bewertung WAHR ist, wenn die in
Parameter 13-10 Vergleicher-Operand
ausgewählte Variable kleiner ist als der Festwert
in Parameter 13-12 Vergleicher-Wert. Das
Ergebnis ist FALSCH, wenn die in
Parameter 13-10 Vergleicher-Operand
ausgewählte Variable größer ist als der Festwert
in Parameter 13-12 Vergleicher-Wert.
[1] ≈ (gleich) Wählen Sie [1] ≈, damit das Ergebnis der
Bewertung WAHR ist, wenn die in
Parameter 13-10 Vergleicher-Operand
ausgewählte Variable ungefähr gleich dem
Festwert in Parameter 13-12 Vergleicher-Wert ist.
[2] > Wählen Sie [2] > für die inverse Logik von
Option [0] <.
[5] WAHR
länger als..
[6] FALSCH
länger als..
[7] WAHR
kürzer als..
[8] FALSCH
kürzer als..
13-12 Vergleicher-Wert
Array [6]
Range:
Size [-100000 - Geben Sie einen festen Wert ein,
related 100000 ] mit dem der Vergleicher-Operand
*
verglichen werden soll. Sie können
maximal 6 Vergleicher definieren
(0 bis 5).
3.10.4 13-2* Timer
Verwenden Sie das Ergebnis (WAHR oder FALSCH) der
Timer direkt, um ein Ereignis zu definieren (siehe
Parameter 13-51 SL-Controller Ereignis), oder als boolesche
Verknüpfung in einer Logikregel (siehe
Parameter 13-40 Logikregel Boolsch 1,
Parameter 13-42 Logikregel Boolsch 2 oder
Parameter 13-44 Logikregel Boolsch 3). Ein Timer kann nur
durch eine Aktion gestartet werden (d. h. [29] Start Timer
1). Der Ablauf eines Timers muss im direkt darauf
folgenden Ereignis mit der Funktion „Timeout" abgefangen
werden.
Alle Parameter in dieser Parametergruppe sind Arraypa-
rameter mit einem Index 0 bis 2. Wählen Sie Index 0, um
Timer 0 zu programmieren, Index 1, um Timer 1 zu
programmieren usw.
MG16H103
Programmierungshandbuch
Funktion:
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
13-20 SL-Timer
Array [8]
Range: Funktion:
Size [ 0 - Der Wert definiert die Dauer der FALSCH-
related 0 ] Ausgabe vom programmierten Timer. Ein
*
Timer ist nur FALSCH, wenn er durch eine
Aktion gestartet wird (d. h. [29] Start Timer
1) und bis der vorgegebene Timer-Wert
abgelaufen ist.

3.10.5 13-4* Logikregeln

Parameter zur freien Definition von binären Verknüpfungen
(Boolesch). Es ist möglich, 3 boolesche Zustände in einer
Logikregel über UND, ODER, NICHT miteinander zu
verknüpfen. Das Ergebnis (Wahr/Falsch) kann z. B. von
einem Digitalausgang verwendet werden. Wählen Sie den
booleschen Eingang für die Berechnung in
Parameter 13-40 Logikregel Boolsch 1,
Parameter 13-42 Logikregel Boolsch 2 und
Parameter 13-44 Logikregel Boolsch 3. Definieren Sie die
logischen Verknüpfungen für die ausgewählten Eingänge
in Parameter 13-41 Logikregel Verknüpfung 1 und
Parameter 13-43 Logikregel Verknüpfung 2.

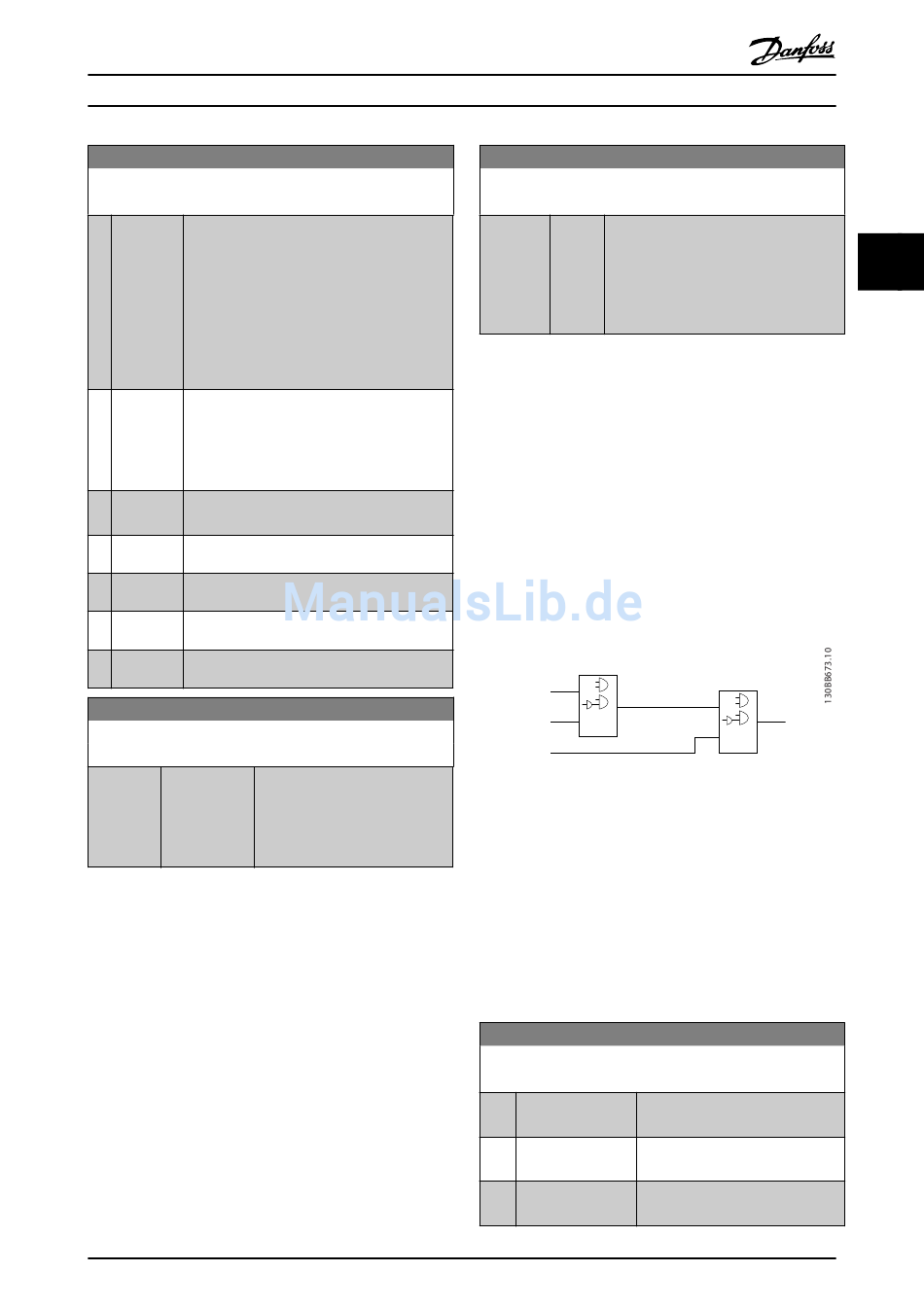

Par. 13-41
Logic Rule Operator 1
Par. 13-40
Logic Rule Boolean 1
Par. 13-42
Logic Rule Boolean 2 . . .
. . .
Par. 13-44
Logic Rule Boolean 3
Abbildung 3.33
Priorität der Berechnung
Die Ergebnisse von Parameter 13-40 Logikregel Boolsch 1,
Parameter 13-41 Logikregel Verknüpfung 1 und
Parameter 13-42 Logikregel Boolsch 2 werden zuerst
berechnet. Das Ergebnis (WAHR/FALSCH) der Berechnung
wird mit der Einstellung von Parameter 13-43 Logikregel
Verknüpfung 2 und Parameter 13-44 Logikregel Boolsch 3
kombiniert und ergibt so das Endergebnis (WAHR/FALSCH)
der Logikregel.
13-40 Logikregel Boolsch 1
Array [6]
Option: Funktion:
[0] FALSCH Gibt den Festwert FALSE (FALSCH) in
die Logikregel ein.
[1] WAHR Gibt den Festwert TRUE (WAHR) in
die Logikregel ein.
[2] Motor ein Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
3
Par. 13-43
Logic Rule Operator 2
. . .
. . .
