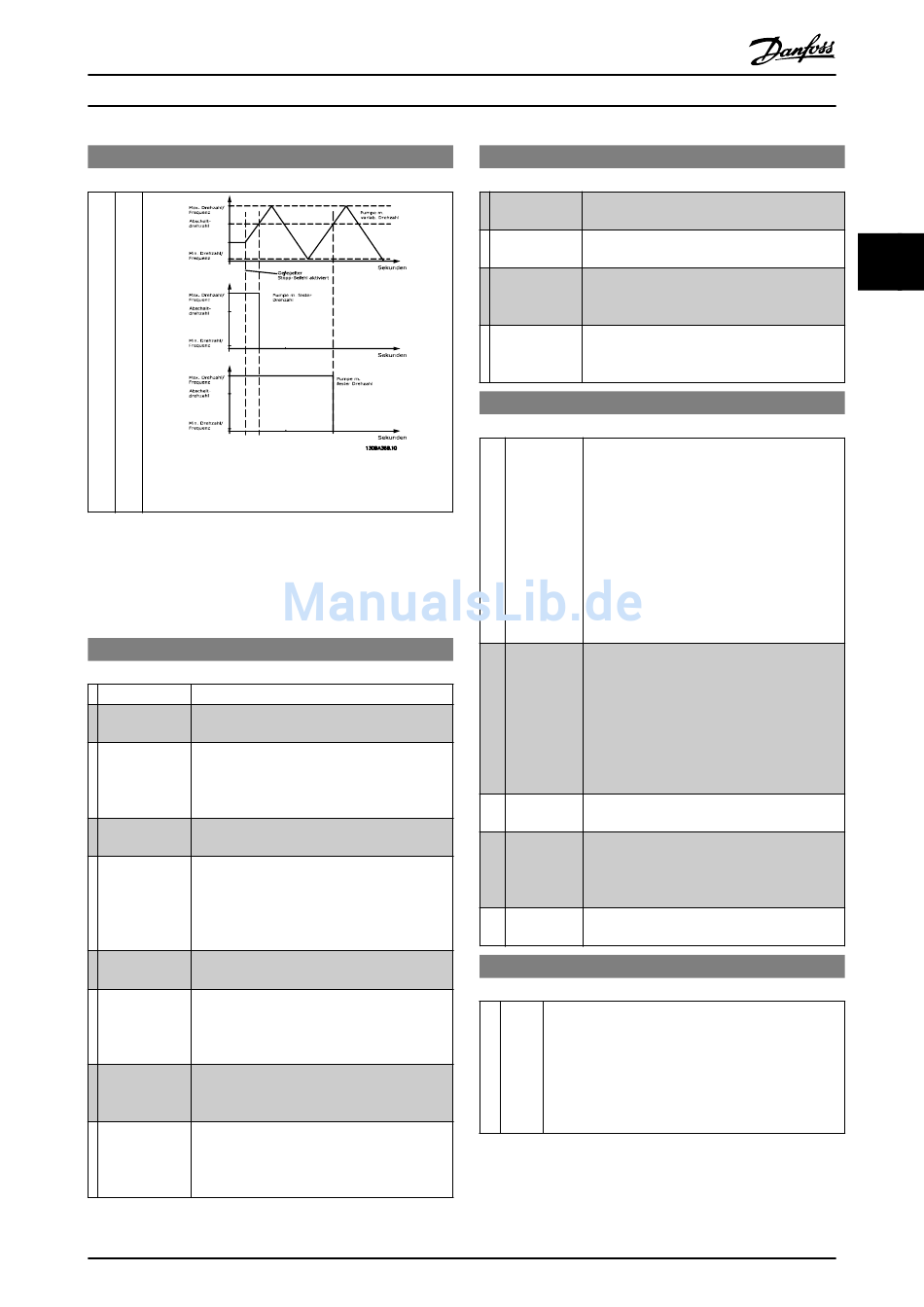

Danfoss FC 103 Programmierungshandbuch Seite 175

Parameterbeschreibung
25-47 Abschaltfrequenz [Hz]
Option: Funktion:
Abbildung 3.68
3.19.6 25-8* Zustand
Anzeige der Parameter, die Informationen über den
Betriebsstatus des Verbundreglers und der gesteuerten
Kompressoren bereitstellen.
25-80 Kaskadenzustand
Option: Funktion:
Anzeige des Zustands des Kaskadenreglers.
Deaktiviert Kaskadenregler ist deaktiviert (Kaskadenregler,
Par. 25-00).
Notbetrieb Alle Kompressoren wurden über einen Freilauf/
Freilauf invers oder einen externen Verriege-
lungsbefehl gestoppt, der am
Frequenzumrichter anliegt.
Aus Alle Kompressoren wurden über einen
Stoppbefehl am Frequenzumrichter gestoppt.
Ohne Par. 1-00 Regelverfahren wurde auf [0]
Rückführung Drehzahlsteuerung programmiert. Alle
Kompressoren mit konstanter Drehzahl sind
gestoppt. Der Kompressor mit variabler
Drehzahl läuft weiter.
Gespeichert Zu-/Abschalten von Kompressoren wurde
gesperrt und der Sollwert gesperrt.
Festdrz. (JOG) Alle Kompressoren mit konstanter Drehzahl
sind gestoppt. Im Stoppbetrieb läuft der
variable Drehzahlkompressor mit Festdrehzahl
JOG.
In Betrieb Ein Startbefehl liegt am Frequenzumrichter an
und der Kaskadenregler regelt die
Kompressoren.
Betrieb mit Der Frequenzumrichter ist abgeschaltet und
FDBB der Kaskadenregler regelt die Kompressoren
mit konstanter Drehzahl basierend auf Par.
25-22 Feste Drehzahlbandbreite.
MG16H103
Programmierungshandbuch
25-80 Kaskadenzustand
Option:
Zuschaltung
Abschaltung
Wechsel
Führung nicht
eingestellt
25-81 Kompressorzustand
Option:
[X] Deaktiviert
[O] Aus
[D] Betrieb an
Frequen-
zumrichter
[R] Netzbetrieb
25-82 Führungskompressor
Option:
0 N/A Anzeigeparameter für den aktuellen variablen
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
Funktion:
Der Kaskadenregler schaltet Kompressoren mit
konstanter Drehzahl zu.
Der Kaskadenregler schaltet Kompressoren mit
konstanter Drehzahl ab.
Die in Par. 25-50 Führungskompressor-Wechsel
gewählte Option ist nicht Aus [0] und eine
Wechselfolge findet statt.
Es steht kein Kompressor zur Verfügung, der
als variabler Drehzahlkompressor zugeordnet
werden kann.
Funktion:
Der Kompressorzustand zeigt den Zustand für
die in Par. 25-01 Anzahl der Kompressoren
gewählte Zahl von Kompressoren an. Es ist
eine Anzeige des Zustands für jeden der
Kompressoren mit einer Zeichenfolge, die aus
der Kompressorenzahl und dem aktuellen
Zustand des Kompressors besteht.
Beispiel: Die Anzeige zeigt eine Abkürzung wie
„1: D 2: O" Dies bedeutet, dass Kompressor 1
läuft und vom Frequenzumrichter drehzahlge-
regelt wird, und Kompressor 2 gestoppt ist.
Der Kompressor ist über Kompressorverrie-
gelung, Par. 25-19, oder ein Signal am
Digitaleingang, das in Digitaleingänge, Par.
5-1*, auf Kompressor (Nummer des
Kompressors) Verriegelung programmiert ist,
verriegelt. Dies kann sich nur auf
Kompressoren mit konstanter Drehzahl
beziehen.
Vom Kaskadenregler gestoppt (aber nicht
verriegelt).
Kompressor mit variabler Drehzahl,
unabhängig davon, ob er direkt angeschlossen
oder über ein Relais im Frequenzumrichter
gesteuert wird.
Betrieb am Netz. Der Kompressor mit
konstanter Drehzahl läuft.
Funktion:
Drehzahlkompressor im System. Der Führungskom-
pressorparameter wird aktualisiert, um den aktuellen
variablen Drehzahlkompressor im System anzuzeigen,
wenn ein Wechsel stattfindet. Ist kein Führungskom-
pressor gewählt (Kaskadenregler deaktiviert oder alle
Kompressoren verriegelt), zeigt das Display KEINE.
3 3
