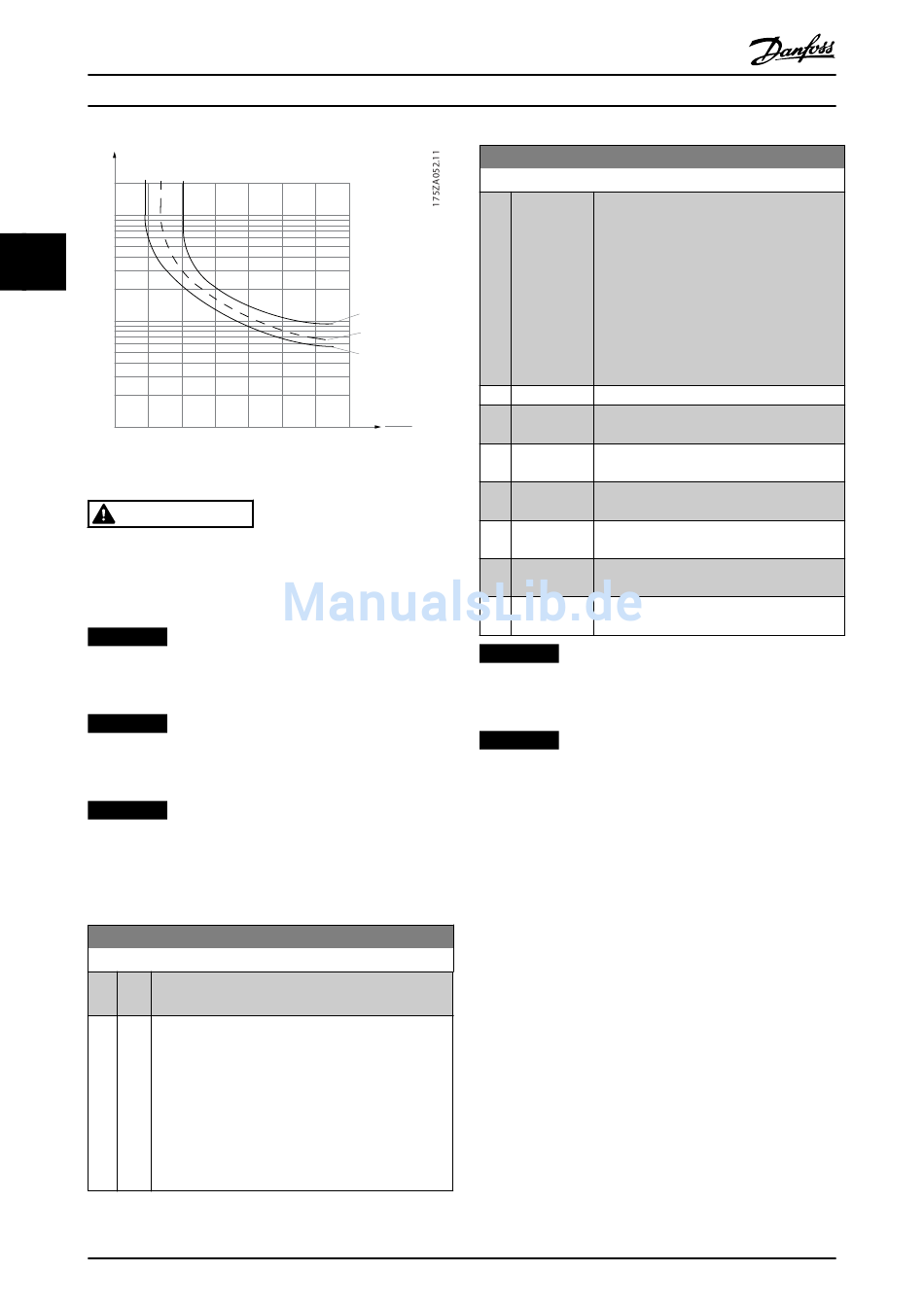

Parameterbeschreibung
t [s]
2.000
1.000
600
500
3 3
400
300
200
100
60
50
40
30
20
10
1,0
Abbildung 3.10
WARNUNG
Um den PELV-Schutzgrad beizubehalten, müssen alle
steuerklemmenseitig angeschlossenen Geräte den PELV-
Anforderungen entsprechen, d. h. Thermistoren müssen
beispielsweise verstärkt/zweifach isoliert sein.
HINWEIS
Danfoss empfiehlt die Verwendung von 24 V DC als
Thermistor-Versorgungsspannung.
HINWEIS
Die ETR-Timerfunktion funktioniert nicht, wenn
Parameter 1-10 Motorart = [1] PM, Vollpol ist.
HINWEIS
Zur korrekten Funktion der ETR-Funktion muss die
Einstellung in 1-03 Drehmomentverhalten der Last der
Anwendung entsprechen (siehe Beschreibung von
1-03 Drehmomentverhalten der Last).
1-91 Fremdbelüftung
Option: Funktion:
[0] Nein Kein externer Lüfter erforderlich, d. h. die
Motorleistung wird bei niedriger Drehzahl reduziert.
*
[1] Ja Ein externer Motorlüfter (Fremdbelüftung) wird
verwendet, daher ist bei niedriger Drehzahl keine
Leistungsreduzierung notwendig. Der Lüfter folgt der
oberen Kurve im obigen Schaubild (fout = 1 x fM,N),
wenn der Motorstrom unter dem Motornennstrom
liegt (sehe Parameter 1-24 Motornennstrom).
Überschreitet der Motorstrom den Nennstrom,
reduziert der Frequenzumrichter die Betriebszeit so,
als ob kein Lüfter montiert ist.
52
1,2 1,4 1,6 1,8 2,0
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
Programmierungshandbuch
1-93 Thermistoranschluss
Option:
fOUT = 1 x f M,N
fOUT = 2 x f M,N
fOUT = 0,2 x f M,N
[0] Ohne
*
[1] Analog-
IM
IMN
eingang 53
[2] Analog-
eingang 54
[3] Digital-
eingang 18
[4] Digital-
eingang 19
[5] Digital-
eingang 32
[6] Digital-
eingang 33
HINWEIS
Diesen Parameter können Sie bei laufendem Motor nicht
einstellen.
HINWEIS
Sie müssen den Digitaleingang in
Parameter 5-00 Schaltlogik auf [0] PNP – Aktiv bei 24V
einstellen.
Funktion:
Wählen Sie den Eingang, an den der
Thermistor (PTC-Sensor) angeschlossen ist.
Eine Analogeingangsoption [1] oder [2] kann
nicht ausgewählt werden, wenn der Analog-
eingang bereits als Sollwertquelle verwendet
wird (Auswahl in Parameter 3-15 Variabler
Sollwert 1, Parameter 3-16 Variabler Sollwert 2
oder Parameter 3-17 Variabler Sollwert 3).
Bei Verwendung von MCB 112 müssen Sie
immer die Option [0] Ohne auswählen.
