Parameterbeschreibung
5-52 Klemme 29 Min. Soll-/Istwert
Range:
0 [-999999.999 -
*
999999.999 ]
3 3
5-53 Klemme 29 Max. Soll-/Istwert
Range:
100 [-999999.999 -
*
999999.999 ]
5-54 Pulseingang 29 Filterzeit
Range:
100 [1 -
ms 1000 ms]
*
HINWEIS
Diesen Parameter können Sie bei laufendem Motor nicht
einstellen.
5-55 Klemme 33 Min. Frequenz
Range:
100 Hz [0 - 110000
*
Hz]
5-56 Klemme 33 Max. Frequenz
Range:
100 Hz [0 - 110000
*
Hz]
5-57 Klemme 33 Min. Soll-/Istwert
Range:
0 [-999999.999 -
*
999999.999 ]
76
Programmierungshandbuch
Funktion:
Festlegung der minimalen Sollwertgrenze
der Drehzahl der Motorwelle [UPM]. Dies
ist auch der minimale Istwert (siehe
Parameter 5-57 Klemme 33 Min. Soll-/
Istwert).
Funktion:
Eingabe des maximalen Sollwerts
[UPM] der Motorwellendrehzahl und
des maximalen Istwerts (siehe auch
Parameter 5-58 Klemme 33 Max. Soll-/
Istwert).
Funktion:
Geben Sie die Pulsfilterzeitkonstante ein. Das
Tiefpassfilter reduziert den Einfluss auf das
Istwertsignal und gleicht Schwankungen des
Signals durch die Regelung aus. Dies ist z. B.
bei starken Störgeräuschen ein Vorteil. Ein
hoher Wert für die Zeitkonstante verbessert
die Dämpfung, erhöht jedoch auch die
Zeitverzögerung durch das Filter.
Funktion:
Parameter zum Skalieren der Min.-
Frequenz entsprechend der Min.-
Drehzahl der Motorwelle (Min.-Sollwert)
aus Parameter 5-57 Klemme 33 Min. Soll-/
Istwert.
Funktion:
Parameter zum Skalieren der Max.-
Frequenz entsprechend der Max.-
Drehzahl der Motorwelle (Max.-Sollwert)
aus Parameter 5-58 Klemme 33 Max. Soll-/
Istwert.
Funktion:
Parameter zum Skalieren des min.
Sollwertes des Pulseingangs 33. Dies ist
auch der min. Istwert (siehe auch
Parameter 5-52 Klemme 29 Min. Soll-/
Istwert).
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
5-58 Klemme 33 Max. Soll-/Istwert
Range: Funktion:
100 [-999999.999 - Festlegung des maximalen Soll-/
*
999999.999 ] Istwertes als Bezug für die Max. Siehe
auch Parameter 5-53 Klemme 29 Max.
Soll-/Istwert.
5-59 Pulseingang 33 Filterzeit
Range: Funktion:
100 [1 - 1000 Geben Sie die Pulsfilterzeitkonstante ein.
ms ms] Das Tiefpassfilter verringert den Einfluss der
*
Regelung auf das Istwertsignal und dämpft
Schwingungen des Istwertsignals.
Dies ist vorteilhaft, wenn z. B. viele
Störsignale im System sind.
HINWEIS
Diesen Parameter können Sie bei laufendem Motor nicht
einstellen.
3.7.6 5-6* Pulsausgänge
Parameter zum Konfigurieren der Skalierungs- und
Ausgangsfunktionen der Pulsausgänge. Die Pulsausgänge
sind der Klemme 27 oder 29 zugewiesen. Stellen Sie hierzu
Klemme 27 in Parameter 5-01 Klemme 27 Funktion oder
Klemme 29 in Parameter 5-02 Klemme 29 Funktion auf
Ausgang ein.

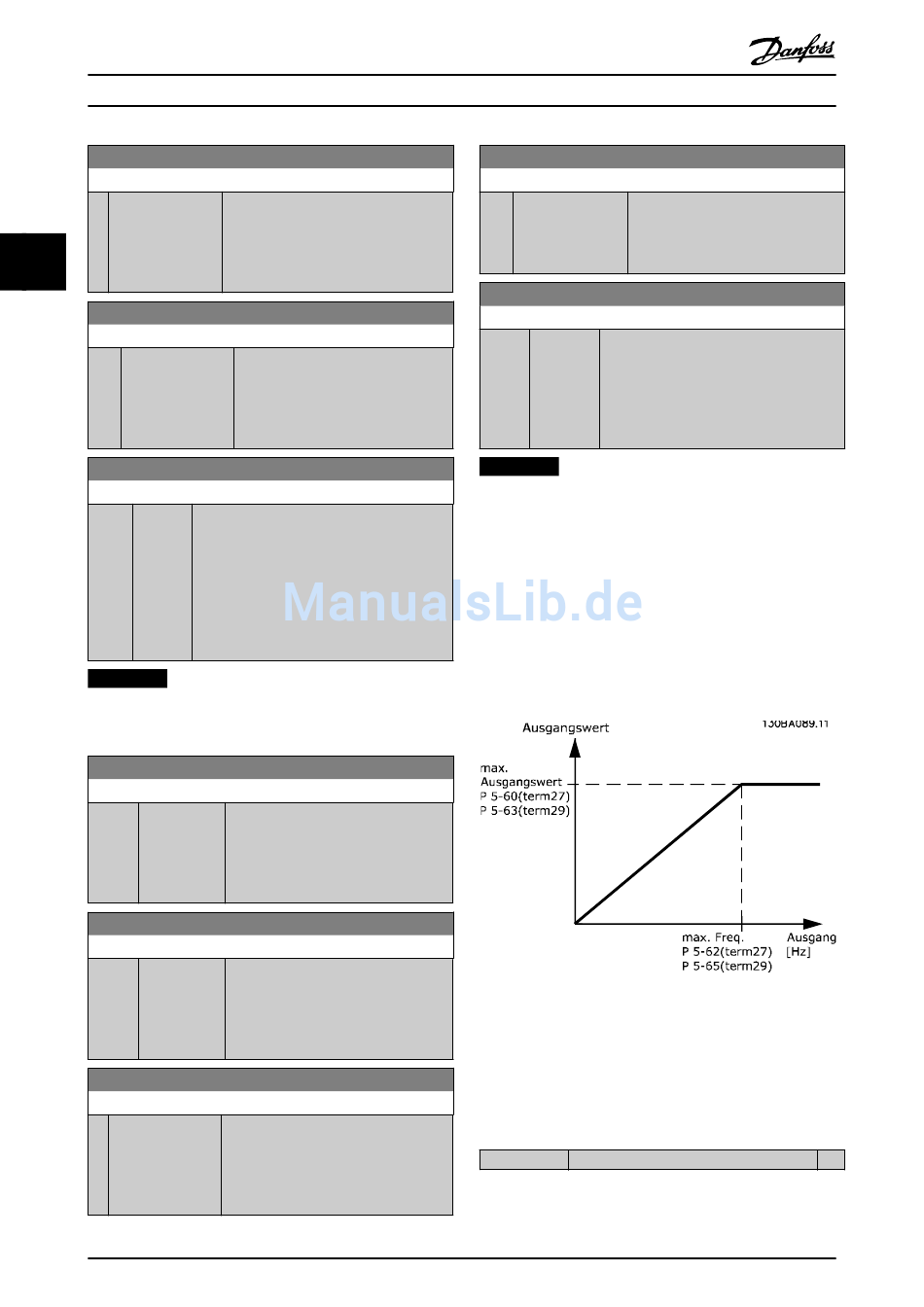

Abbildung 3.25
Auswahl der Klemme 27-Anzeigen zugewiesenen Betriebs-
variable.
Diesen Parameter können Sie bei laufendem Motor nicht
einstellen. Gleiche Optionen und Funktionen wie in
Parametergruppe 5-6*.
[0] Ohne Funktion
*
