Einführung
1 1

1.1.4 Definitionen

Frequenzumrichter

I
VLT, MAX
Maximaler Ausgangsstrom.
I
VLT ,N
Vom Frequenzumrichter gelieferter Nennausgangsstrom.
U
VLT, MAX
Maximale Ausgangsspannung.
Eingang
Steuerbefehl
Sie können den angeschlossenen Motor über das LCP und
die Digitaleingänge starten und stoppen.
Die Funktionen sind in zwei Gruppen unterteilt.
Funktionen in Gruppe 1 haben eine höhere Priorität als
Funktionen in Gruppe 2.
Gruppe 1
Gruppe 2
Tabelle 1.1
Motor
Motor läuft
Auf der Ausgangswelle erzeugtes Drehmoment und
Drehzahl von null UPM zur max. Drehzahl am Motor.
f
JOG
Motorfrequenz bei aktivierter JOG-Funktion (über Digital-
klemmen).
f
M
Motorfrequenz.
f
MAX
Maximale Motorfrequenz.
f
MIN
Minimale Motorfrequenz.
f
M,N
Motornennfrequenz (Typenschilddaten).
I
M
Motorstrom (Istwert).
I
M,N
Motornennstrom (Typenschilddaten).
n
M,N
Motornennstrom (Typenschilddaten).
n
s
Synchrone Motordrehzahl
Par. . 1 − 23 × 60 s
2 ×
ns =
Par. . 1 − 39
4
Reset, Motorfreilauf, Quittieren und Freilaufstopp,
Schnellstopp, DC-Bremse, Stopp und die [OFF]-
Taste.
Start, Puls-Start, Reversierung, Start +
Reversierung, Festdrehzahl JOG und Ausgangs-
frequenz speichern
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
Programmierungshandbuch
n
slip
Motorschlupf
P
M,N
Motornennleistung (Typenschilddaten in kW oder PS).
T
M,N
Nenndrehmoment (Motor).
U
M
Momentanspannung des Motors.
U
M,N
Motornennspannung (Typenschilddaten).

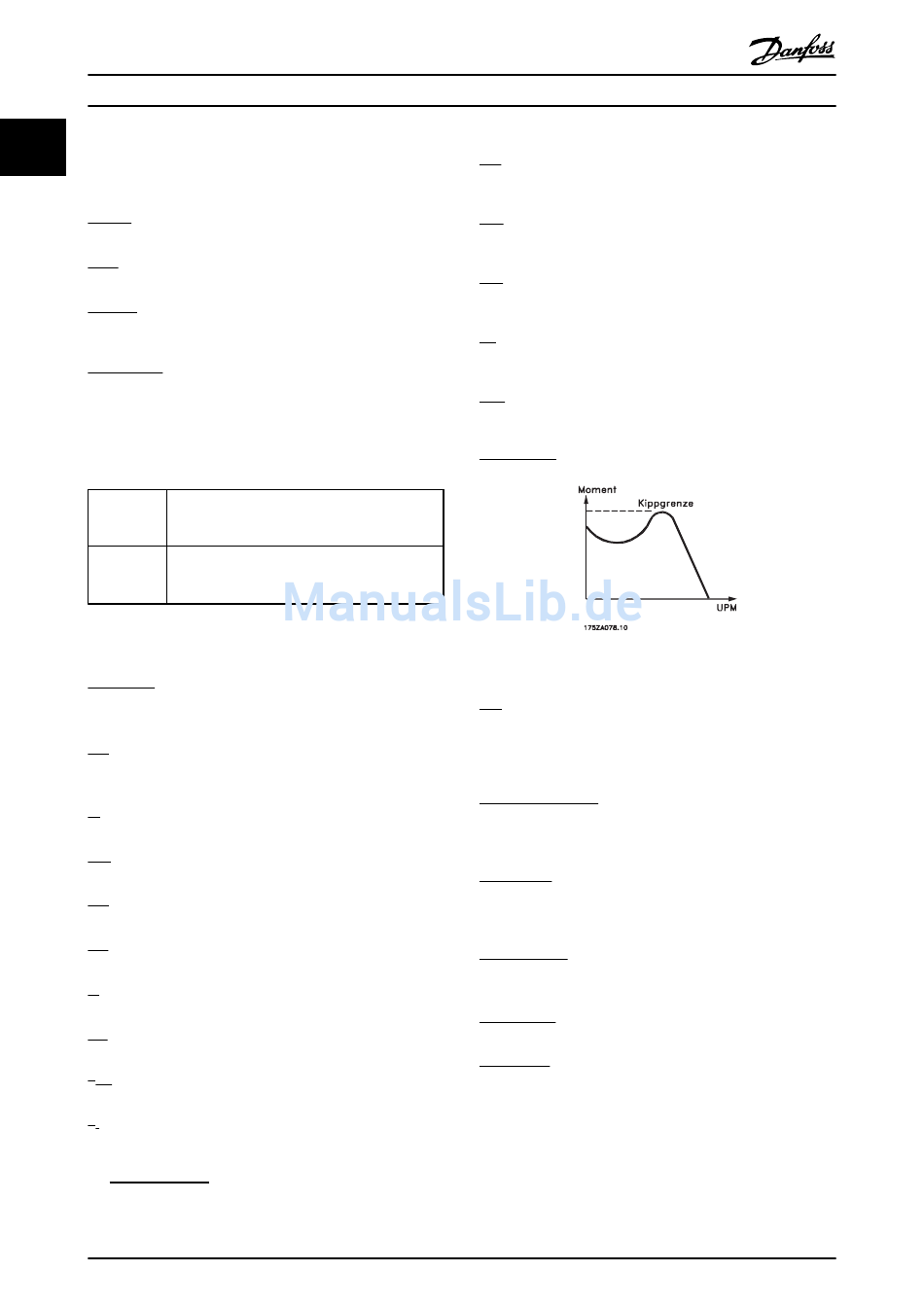

Kippmoment
Abbildung 1.1
η
VLT
Der Wirkungsgrad des Frequenzumrichters ist definiert als
das Verhältnis zwischen Leistungsabgabe und Leistungs-
aufnahme.
Einschaltsperrbefehl
Ein Stoppbefehl, der der Gruppe 1 der Steuerbefehle
angehört – siehe dort.
Stoppbefehl
Siehe Steuerbefehle.
Sollwerteinstellung
Analogsollwert
Ein Sollwertsignal an den Analogeingängen 53 oder 54
(Spannung oder Strom).
Binärsollwert
Ein an die serielle Schnittstelle übertragenes Signal.
Festsollwert
Ein definierter Festsollwert, einstellbar zwischen -100 %
und +100 % des Sollwertbereichs. Sie können bis zu acht
Festsollwerte über die Digitaleingänge auswählen.
MG16H103
