Dezentraler VLT® FCD

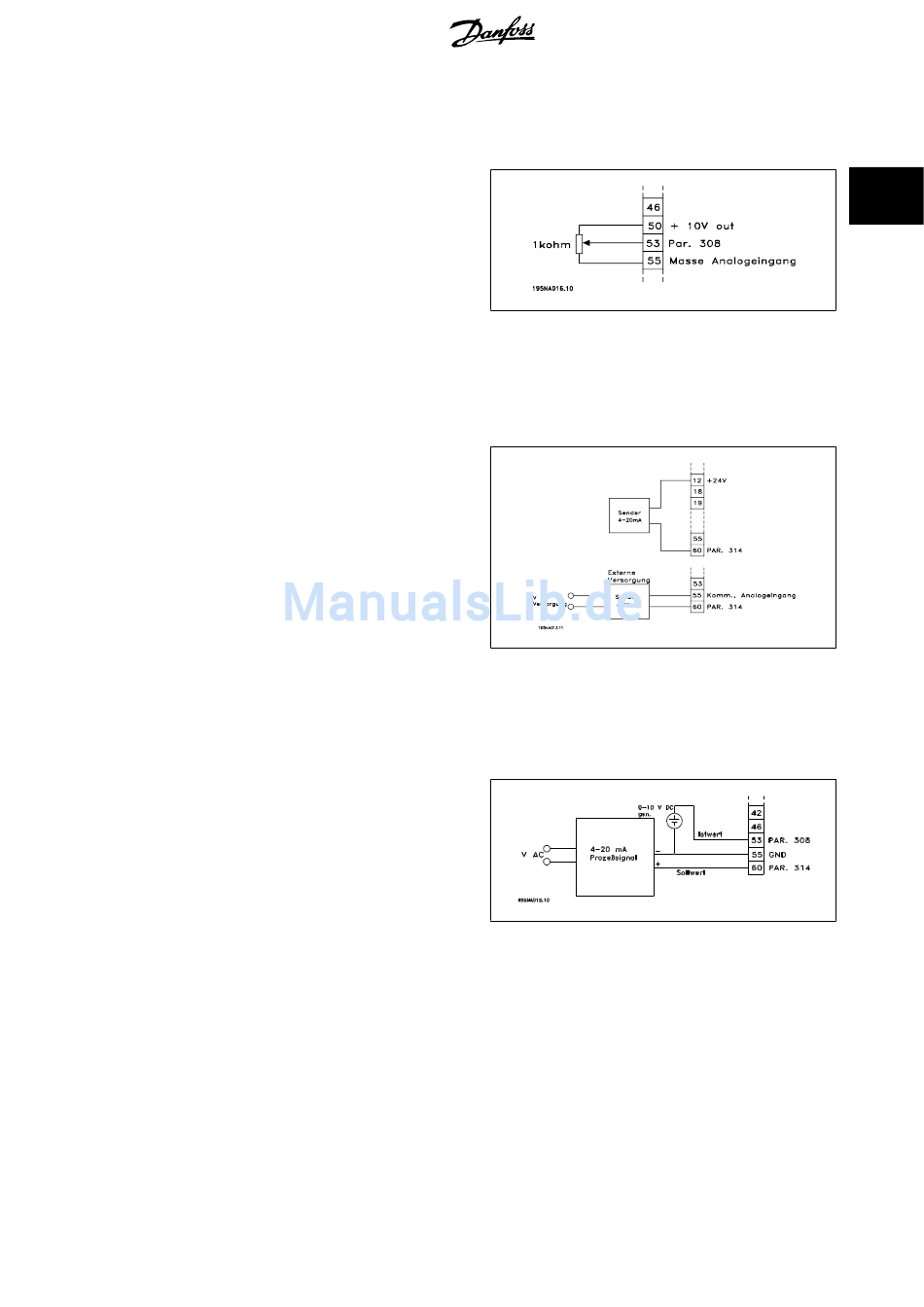

2.6.4 Potentiometer-Sollwert

Spannungssollwert über ein Potentiometer.
Par. 308 Analogeingang =
Par. 309 Klemme 53, min. Skalierung
Klemme 53, max. Skalierung
Par. 310
2.6.5 2-Draht-Transmitter-Anschluss
2-Draht-Transmitter-Anschluss als Istwertgeber an Klemme 60.
Par. 314 Analogeingang =
Klemme 60, min. Skalierung
Par. 315
Klemme 60, max. Skalierung
Par. 316
2.6.6 4-20 mA Sollwert
4-20 mA Sollwert an Klemme 60 und Drehzahlistwertsignal an Klemme 53.
Par. 100 Konfiguration = Drehzahlregelung mit Rückführung
Par. 308 Analogeingang =
Klemme 53, min. Skalierung
Par. 309
Klemme 53, max. Skalierung
Par. 310
Par. 314 Analogeingang =
Par. 309 Klemme 60, min. Skalierung
Klemme 60, max. Skalierung
Par. 310
Sollwert [1]
= 0 Volt
= 10 Volt
Istwert [2]
= 4 mA
= 20 mA
[1]
Istwert [2]
= 0 Volt
= 10 Volt
Sollwert [1]
= 4 mA
= 20 mA
