Parameterbeschreibung
Max. Wert, Parameter 4-13 Max. Drehzahl [UPM],
Parameter 4-14 Max Frequenz [Hz] und der aktuellen
Drehzahl.
3 3

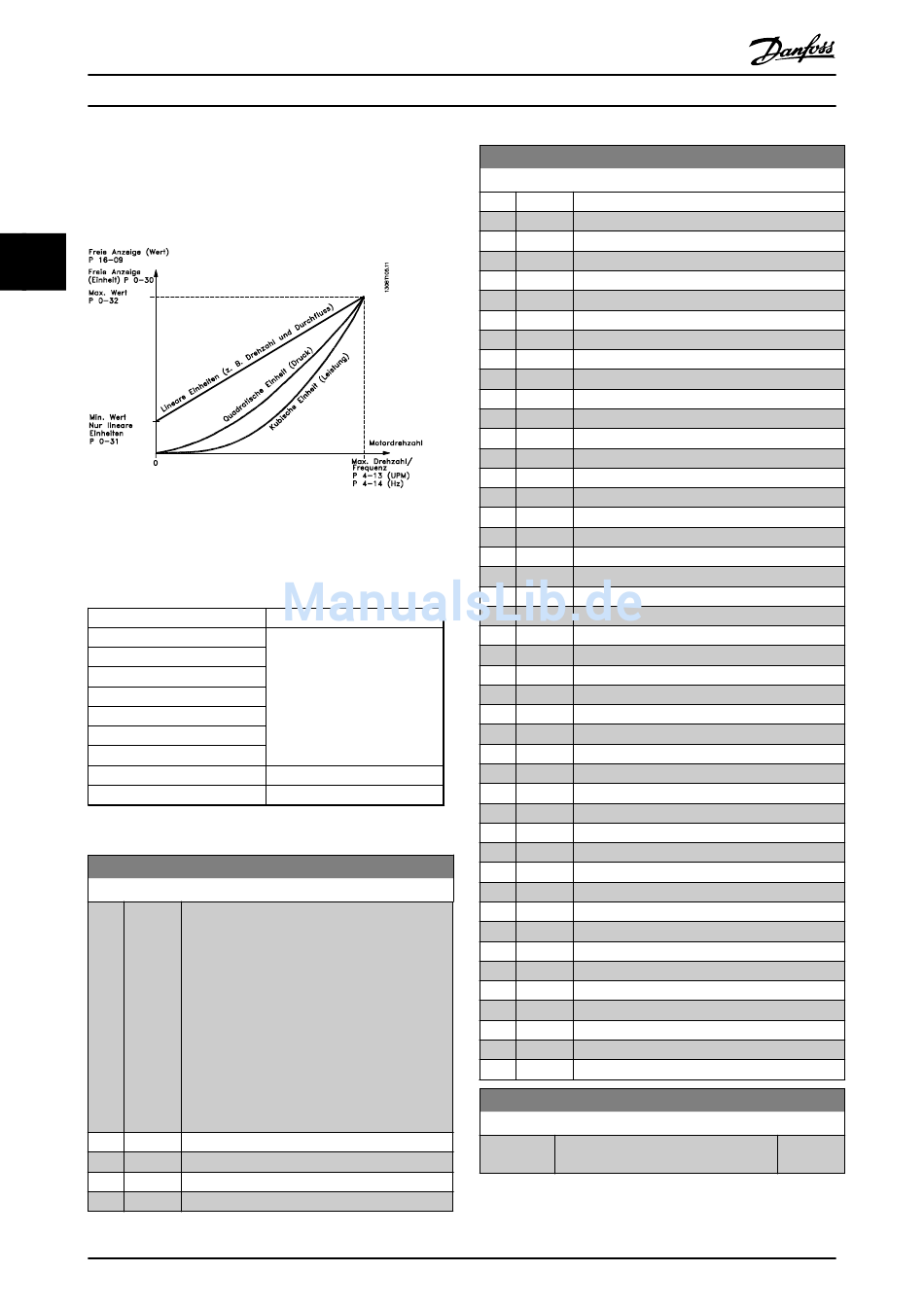

Abbildung 3.3
Die Beziehung hängt von der Art der in
Parameter 0-30 Einheit ausgewählten Maßeinheit ab:
Maßeinheit
Dimensionslos
Drehzahl
Durchfluss, Volumen
Durchfluss, Masse
Geschwindigkeit
Länge
Temperatur
Druck
Potenz
Tabelle 3.3
0-30 Einheit
Option:
[0] None
[1] %
*
[5] PPM
[10] 1/min
34
Programmierungshandbuch
Drehzahlbeziehung
Linear
Quadratisch
Kubisch
Funktion:
Wählen Sie die gewünschte Einheit für die
benutzerdefinierte Anzeige am LCP. Die
ausgewählte Einheit ergibt automatisch eine
lineare, quadratische oder kubische Skalierungs-
beziehung zur Ausgangsdrehzahl. Diese
Beziehung hängt von der gewählten Einheit ab
(siehe Tabelle 3.3). Der tatsächlich berechnete
Wert kann in Parameter 16-09 Benutzerdefinierte
Anzeige ausgelesen werden und/oder wird im
Display durch Auswahl von [1609 Benutzerdefi-
nierte Anzeige] in Parameter 0-20 Displayzeile 1.1
bis 0-24 Displayzeile 3 gezeigt.
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
0-30 Einheit
Option: Funktion:
[11] UPM
[12] PULSE/s
[20] l/s
[21] l/min
[22] l/h
[23] m³/s
[24] m³/min
[25] m³/h
[30] kg/s
[31] kg/min
[32] kg/h
[33] t/min
[34] t/h
[40] m/s
[41] m/min
[45] m
[60] °C
[70] mbar
[71] bar
[72] Pa
[73] kPa
[74] m wg
[75] mm Hg
[80] kW
[120] GPM
[121] gal/s
[122] gal/min
[123] gal/h
[124] cfm
[125] Fuß³/s
[126] Fuß³/min
[127] Fuß³/h
[130] lb/s
[131] lb/min
[132] lb/h
[140] Fuß/s
[141] Fuß/min
[145] ft
[160] °F
[170] psi
[171] lb/in²
[172] inch wg
[173] ft wg
[174] in Hg
[180] PS
0-31 Freie Anzeige Min.-Wert
Range:
Size related [ -999999.99 - 100.00 CustomRea-
*
doutUnit]
Funktion:
