Parameterbeschreibung
3-16 Variabler Sollwert 2
Option: Funktion:
Sollwert 3), die den Gesamtsollwert
bilden. Die Summe dieser Sollwert-
signale bestimmt den tatsächlichen
Sollwert.
[0] Deaktiviert
[1] Analogeingang 53
[2] Analogeingang 54
[7] Pulseingang 29
[8] Pulseingang 33
[20] Digitalpoti
*
[21] Analogeing. X30/11
[22] Analogeing. X30/12
[23] Analogeingang
X42/1
[24] Analogeingang
X42/3
[25] Analogeingang
X42/5
[29] Analogeingang
X48/2
[30] Erw. PID-Prozess 1
[31] Erw. PID-Prozess 2
[32] Erw. PID-Prozess 3
HINWEIS
Sie können diesen Parameter bei laufendem Motor nicht
ändern.
3-17 Variabler Sollwert 3
Option: Funktion:
Dieser Parameter bestimmt die
Quelle des dritten Sollwertsignals. Es
ist möglich, bis zu drei variable
Sollwertsignale zu definieren
(Parameter 3-15 Variabler Sollwert 1,
Parameter 3-16 Variabler Sollwert 2
und Parameter 3-17 Variabler Sollwert
3), die den Gesamtsollwert bilden.
Die Summe der Sollwertsignale legt
die aktuellen Sollwerte fest.
[0] Deaktiviert
*
[1] Analogeingang 53
[2] Analogeingang 54
[7] Pulseingang 29
[8] Pulseingang 33
[20] Digitalpoti
[21] Analogeing. X30/11
[22] Analogeing. X30/12
[23] Analogeingang
X42/1
[24] Analogeingang
X42/3
MG16H103
Programmierungshandbuch
3-17 Variabler Sollwert 3
Option:
[25] Analogeingang
[29] Analogeingang
[30] Erw. PID-Prozess 1
[31] Erw. PID-Prozess 2
[32] Erw. PID-Prozess 3
HINWEIS
Diesen Parameter können Sie bei laufendem Motor nicht
einstellen.
3-19 Festdrehzahl Jog [UPM]
Range:
Size
related
3.5.3 3-4* Rampe 1
Konfigurieren Sie die Rampenparameter und Rampenzeiten
für jede der beiden Rampen (Parametergruppe 3-4* und
Parametergruppe 3-5*).

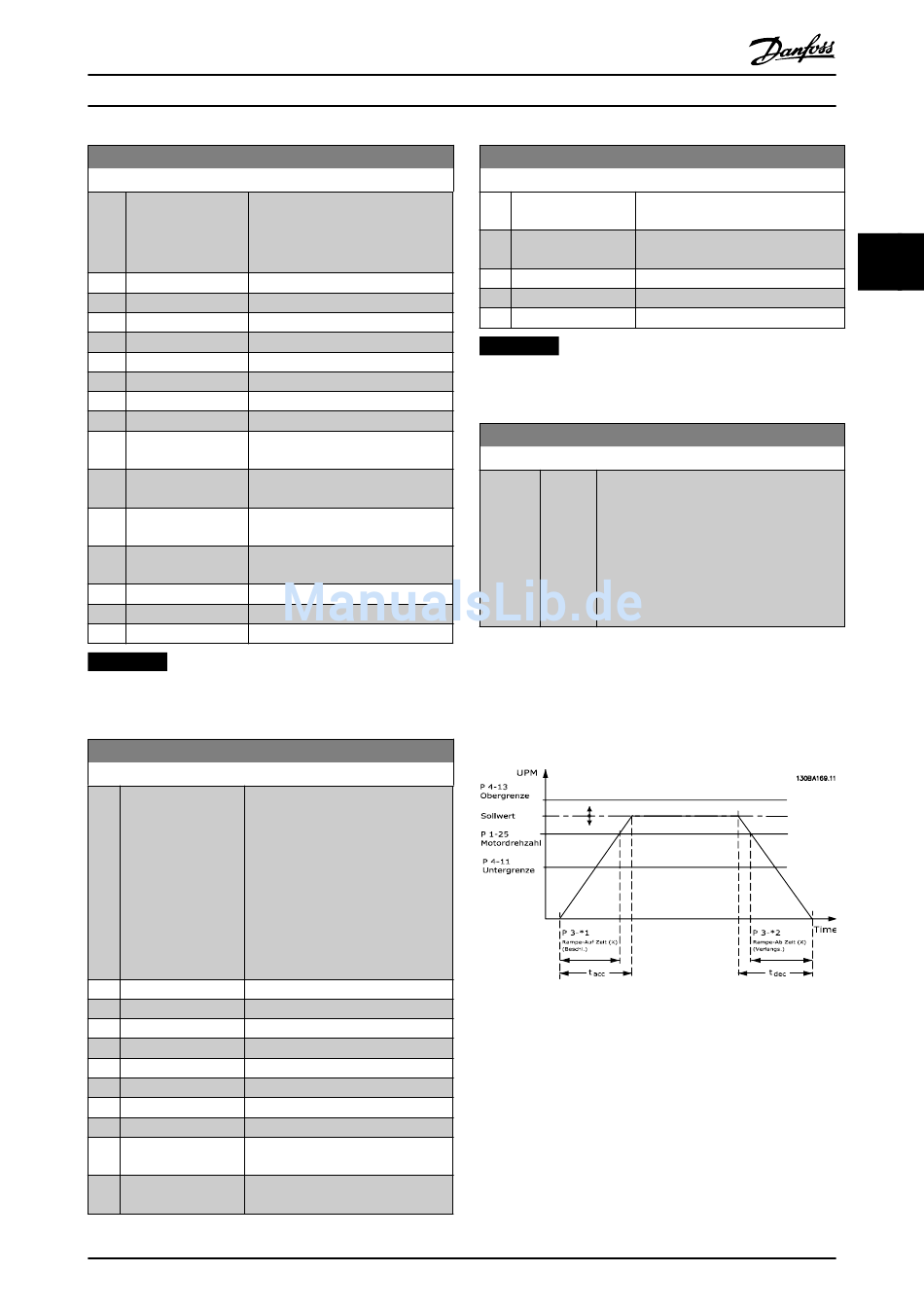

Abbildung 3.15
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
Funktion:
X42/5
X48/2
Funktion:
[ 0 - Geben Sie einen Wert für die Festdrehzahl
par. n ein, bei der es sich um eine feste
*
JOG
4-13 Ausgangsdrehzahl handelt. Der Frequen-
RPM] zumrichter läuft bei dieser Drehzahl, wenn
die Festdrehzahlfunktion aktiviert ist.
Parameter 4-13 Max. Drehzahl [UPM]
begrenzt die max. Einstellung.
Siehe auch Parameter 3-80 Rampenzeit JOG.
