Parameterbeschreibung
0-12 Satz verknüpfen mit
Option: Funktion:
Für einen konfliktfreien Wechsel von einem
Parametersatz in einen anderen während des
Betriebs können Sie Parametersätze mit
Parametern, die während des Betriebs nicht
geändert werden können, miteinander
verknüpfen. Diese Verknüpfung sorgt für die
Synchronisierung der während des Betriebs
nicht änderbaren Parameterwerte, wenn
während des Betriebs der Parametersatz
gewechselt wird. Während des Betriebs nicht
änderbare Parameter können Sie an der
Kennzeichnung FALSCH in der Parameterliste
in Kapitel 4 Parameterlisten erkennen.
Die Funktion Parameter 0-12 Satz verknüpfen
mit wird nur verwendet, wenn in
Parameter 0-10 Aktiver Satz Externe Anwahl
ausgewählt ist. Die externe Anwahl
ermöglicht den Wechsel von einem Parame-
tersatz zu einem anderen während des
Betriebs (d. h. bei laufendem Motor).
Beispiel:
Verwenden Sie die externe Anwahl, um bei
laufendem Motor von Satz 1 zu Satz 2 zu
wechseln. Programmieren Sie zuerst
Parameter in Satz 1 und stellen Sie dann
sicher, dass Satz 1 und 2 synchronisiert
(verknüpft) werden. Die Synchronisierung
kann auf zwei Arten erfolgen:
1. Ändern Sie den Programm-Satz auf [2] Satz
2 in Parameter 0-11 Programm-Satz und
stellen Sie Parameter 0-12 Satz verknüpfen mit
auf [1] Satz 1 ein. Dadurch beginnt die
Verknüpfung (Synchronisierung).

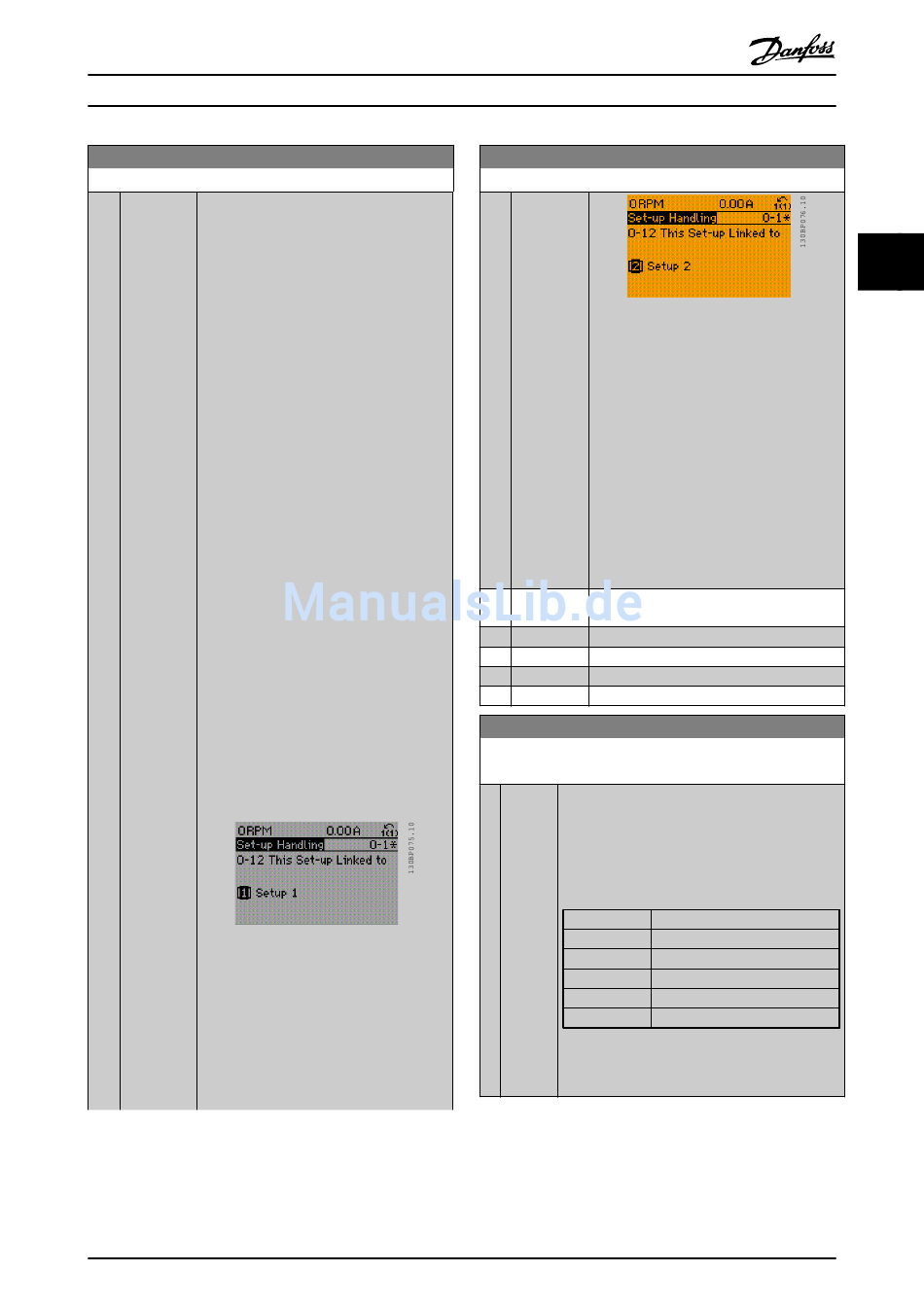

Abbildung 3.1
ODER
2. Ist Satz 1 aktiv, kopieren Sie Satz 1 mit
Hilfe von Parameter 0-50 LCP-Kopie zu Satz 2.
Stellen Sie dann Parameter 0-12 Satz
verknüpfen mit auf [2] Satz 2. So beginnt die
Verknüpfung.
MG16H103
Programmierungshandbuch
0-12 Satz verknüpfen mit
Option:
[0]
*
[1]
[2]
[3]
[4]
0-13 Anzeige: Verknüpfte Parametersätze
Array [5]
Range:
0 [0 -
*
255 ]
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
Funktion:
Abbildung 3.2
Ist die Verknüpfung vollständig, enthält
Parameter 0-13 Anzeige: Verknüpfte Parame-
tersätze {1,2} und weist so darauf hin, dass
alle nicht während des Betriebs änderbaren
Parameter nun in Satz 1 und 2 gleich sind.
Liegen Änderungen für einen nicht während
des Betriebs änderbaren Parameter vor, z. B.
Parameter 1-30 Statorwiderstand (Rs) in
Parametersatz 2, werden diese automatisch
auch in Parametersatz 1 übernommen. Nun
kann während des Betriebs zwischen Parame-
tersatz 1 und 2 gewechselt werden.
Nicht
verknüpft
Satz 1
Satz 2
Satz 3
Satz 4
Funktion:
Zeigt eine Liste aller Parametersätze, die mit der
Funktion aus Parameter 0-12 Satz verknüpfen mit
verknüpft worden sind. Der Parameter hat einen
Index für jeden Parametersatz. Der für jeden Index
angezeigte Parameterwert gibt an, welche Sätze
mit diesem Parametersatz verknüpft sind.
Index LCP-Wert
0 {0}
1 {1,2}
2 {1,2}
3 {3}
4 {4}
Tabelle 3.2 Beispiel: Parametersatz 1 und
Parametersatz 2 sind verknüpft
