3.21 Hauptmenü - Kompressorfunktionen -
Gruppe 28
3.21.1 28-2* Endtemperaturüberwachung
3 3
Mit der Endtemperaturüberwachung kann ein Ansteigen der Endtemperatur auf gefährliche Werte verhindert werden.
Es können zwei Temperaturwerte zunehmender Schwere programmiert werden. Diese Werte werden als Warnniveau (in Par.
28-24 Warnniveau festgelegt) und Notfallniveau (in Par. 28-26 Notfallniveau festgelegt) bezeichnet und nehmen in ihrer
Schwere zu. Jeder Wert entspricht einer bestimmten Reihe von vorbeugenden Maßnahmen.

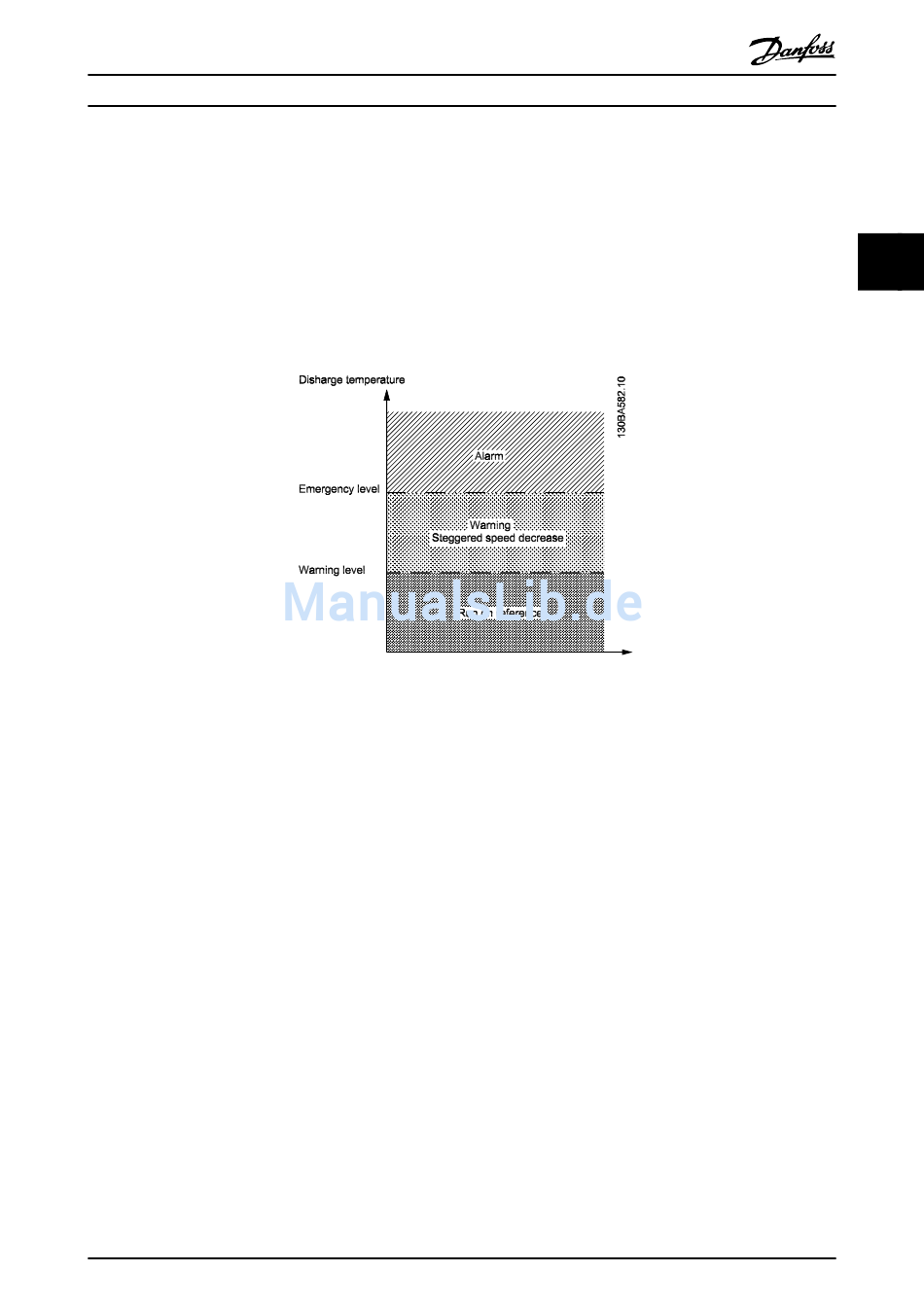

Abbildung 3.70
Liegt die Endtemperatur über dem Notfallniveau, wird ein Alarm mit sofortiger Abschaltung ausgegeben, um Beschädigung
am Kompressor zu verhindern.
Bei Endtemperaturen unter dem Warnniveau gilt der normale Betriebsablauf. Die Endtemperatur wird passiv überwacht,
ohne die Funktion des Frequenzumrichters zu beeinträchtigen.
Endtemperaturen im Bereich vom Warnniveau zum Notfallniveau lösen eine Warnung und eine Aktion aus, die in Par. 28-25
Aktion bei Warnung festgelegt wird. Optionen für diese Aktion sind Keine oder Kühlung reduzieren. Bei Wahl von Kühlung
reduzieren wird die Kühlung als vorbeugende Maßnahme reduziert, um zu versuchen, die Endtemperatur zu senken.
Die Kühlung wird durch schrittweise Senkung der Wellendrehzahl reduziert, bis die Endtemperatur entweder unter das
Warnniveau fällt oder das Notfallniveau übersteigt. Jeder Schritt besteht aus einem Zeitraum von drei Minuten, in dem die
maximal zulässige Wellendrehzahl 10 Hz niedriger als der vorherige Schritt ist. Der erste Schritt setzt ein, wenn die Endtem-
peratur von einem Wert unter dem Warnniveau auf einen Wert über dem Warnniveau ansteigt, und nutzt die aktuelle
Wellendrehzahl als Ausgangswert für die Drehzahlreduzierung von 10 Hz.
Die Drehzahlschritte erzwingen maximale Wellendrehzahlen. Entspricht der Sollwert einer geringeren Drehzahl, gilt der
Sollwert. Entspricht er einer höheren Drehzahl, wird die Drehzahl auf die maximale Wellendrehzahl für diesen Schritt
begrenzt.
