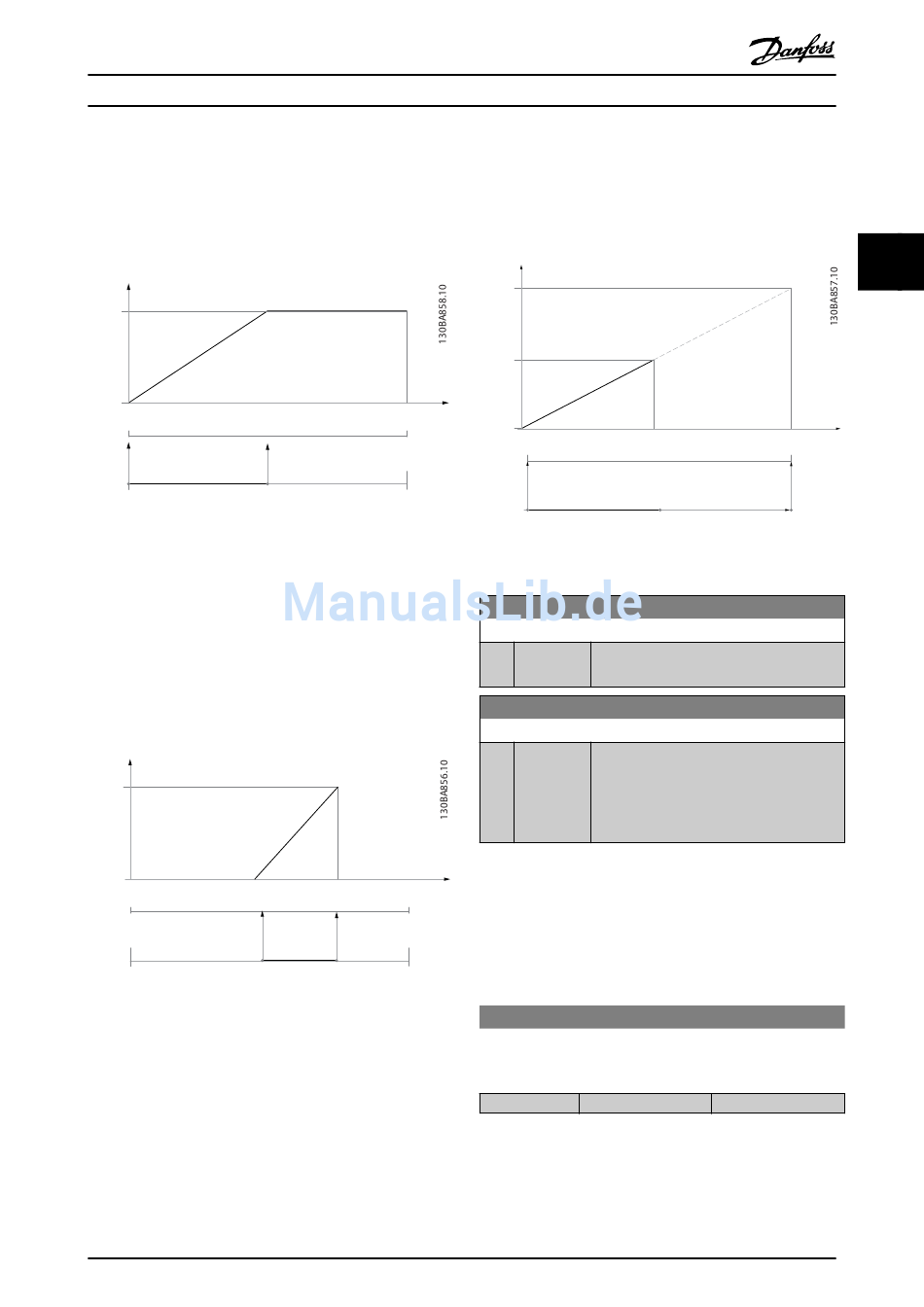

Parameterbeschreibung
Ein Ausgangssignal von 0 oder 4 mA wird bei 0 Hz (0 %
des Bereichs) benötigt – stellen Sie Parameter 6-51 Kl. 42,
Ausgang min. Skalierung auf 0 % ein.
Ein Ausgangssignal von 20 mA wird bei 50 Hz benötigt
(50 % des Bereichs) – stellen Sie Parameter 6-52 Kl. 42,
Ausgang max. Skalierung auf 50 % ein.
20 mA
0/4 mA
0%
0Hz
50Hz
Abbildung 3.29
BEISPIEL 2:
Variable = ISTWERT, Bereich = -200 % bis +200 %
Für den Ausgang benötigter Bereich= 0-100 %
Ein Ausgangssignal von 0 mA oder 4 mA wird bei 0 Hz
(50 % des Bereichs) benötigt – stellen Sie
Parameter 6-51 Kl. 42, Ausgang min. Skalierung auf 50 % ein.
Ein Ausgangssignal von 20 mA wird bei 100 % (75 % des
Bereichs) benötigt – stellen Sie Parameter 6-52 Kl. 42,
Ausgang max. Skalierung auf 75 % ein.
20 mA
0/4 mA
0%
50%
-200%
0%
Abbildung 3.30
BEISPIEL 3:
Variablenwert = SOLLWERT, Bereich = Min. Sollwert bis
max. Sollwert
Für Ausgang benötigter Bereich= Min. Sollwert (0 %) bis
max. Sollwert (100 %), 0-10 mA
Ein Ausgangssignal von 0 mA oder 4 mA wird bei min.
Sollwert benötigt – stellen Sie Parameter 6-51 Kl. 42,
Ausgang min. Skalierung auf 0 % ein.
MG16H103
Programmierungshandbuch
50%
100%
100Hz
75%
100%
+100%
+200%
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
Ein Ausgangssignal von 10 mA wird bei einem max.
Sollwert (100 % des Bereichs) benötigt – stellen Sie
Parameter 6-52 Kl. 42, Ausgang max. Skalierung auf 200 %
ein.
(20 mA/10 mA × 100 % = 200 %).
20 mA
10 mA
0/4 mA
0%
100%
Min ref
Max ref
Abbildung 3.31
6-53 Kl. 42, Wert bei Bussteuerung
Range:
Funktion:
0 %
[0 - 100 %] Enthält den Wert von Ausgang 42 bei
*
Bussteuerung.
6-54 Kl. 42, Wert bei Bus-Timeout
Range:
Funktion:
0 %
[0 - 100 %] Enthält den Festwert von Ausgang 42.
*
Bei einem Bus-Timeout und einer Timeout-
Funktion in Parameter 6-50 Klemme 42
Analogausgang wird diese Voreinstellung
aktiviert.
3.8.8 6-6* Analogausgang 2 MCB 101
Analogausgänge sind Stromausgänge: 0/4-20 mA. Die
Bezugspotenzialklemme (Klemme X30/8) ist für den
analogen Masseanschluss identisch und weist dasselbe
elektrische Potenzial auf. Die Auflösung am Analogausgang
ist 12 Bit.
6-60 Klemme X30/8 Ausgang
Gleiche Optionen und Funktionen wie Parameter 6-50 Klemme 42
Analogausgang.
Option:
[0]
Ohne Funktion
*
3
200%
Max ref X 20/10
Funktion:
