Parameterbeschreibung
Druckhöhe
1
3 3
2

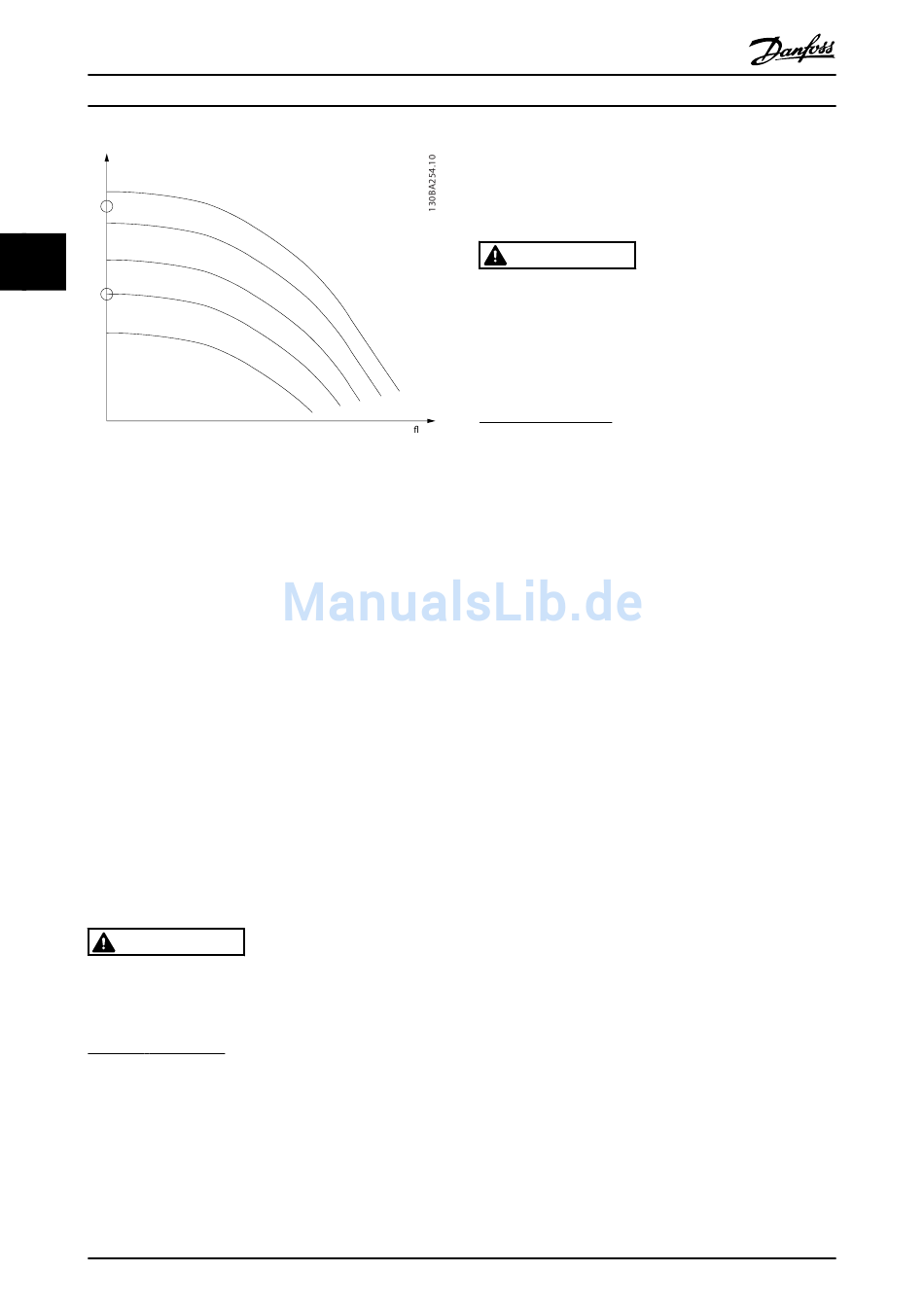

Abbildung 3.46
Die No Flow-Erkennung basiert auf der Messung von
Drehzahl und Leistung. Der Frequenzumrichter berechnet
für eine bestimmte Drehzahl die Leistung bei fehlendem
Durchfluss.
Dieser Zusammenhang basiert auf der Einstellung von zwei
Drehzahlen mit zugehöriger Leistung bei fehlendem
Durchfluss. Durch Überwachung der Leistung können
Bedingungen, in denen kein Durchfluss vorliegt, in
Systemen mit schwankendem Saugdruck oder bei einer
flachen Pumpenkurve im niedrigen Drehzahlbereich
erkannt werden.
Die zwei Datensätze müssen auf der Messung der Leistung
mit etwa 50 % und 85 % der maximalen Drehzahl bei
geschlossenem Ventil beruhen. Die Daten werden in
Parametergruppe 22-3* programmiert. Es ist ebenfalls
möglich, eine Parameter 22-20 Leistung tief Autokonfig.
auszuführen, die den Inbetriebnahmevorgang automatisch
ausführt und auch die gemessenen Daten automatisch
speichert. Bei der Autokonfiguration muss der Frequen-
zumrichter in Parameter 1-00 Regelverfahren auf [0]
Drehzahlsteuerung eingestellt sein (Siehe Parametergruppe
22-3* No-Flow Leistungsanpassung).
VORSICHT
Wird der integrierte PI-Regler verwendet, müssen Sie die
No-Flow-Leistungsanpassung vor Programmieren der PI-
Reglerparameter auszuführen!
Erfassung Drehzahl tief
Erfassung Drehzahl tief sendet ein Signal, wenn der Motor
mit der minimalen Drehzahl aus Parameter 4-11 Min.
Drehzahl [UPM] oder Parameter 4-12 Min. Frequenz [Hz]
läuft. Die Aktionen sind die gleichen wie bei der Erfassung
des fehlenden Durchflusses (individuelle Auswahl nicht
möglich).
Die Verwendung der niedrigen Drehzahlerfassung ist nicht
auf Systeme ohne Durchfluss beschränkt, sondern kann in
144
Programmierungshandbuch
Durch uss
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
jedem System angewendet werden, in dem bei Betrieb mit
der Mindestdrehzahl der Motor stoppen kann, bis die Last
eine höhere Drehzahl abruft, z. B. in Anlagen mit Lüftern
und Kompressoren.
VORSICHT
In Pumpenanlagen muss sichergestellt werden, dass die
Mindestdrehzahl inParameter 4-11 Min. Drehzahl [UPM]
oder Parameter 4-12 Min. Frequenz [Hz] hoch genug zur
Erfassung eingestellt wurde, da die Pumpe selbst bei
geschlossenen Ventilen mit einer ziemlich großen
Drehzahl laufen kann.
Trockenlauferkennung
No Flow-Erkennung kann ebenfalls zur Erkennung des
Trockenlaufs der Pumpe genutzt werden (niedrige
Leistungsaufnahme und hohe Drehzahl). Sie kann mit
integriertem PI-Regler und einem externen PI-Regler
verwendet werden.
Ein Signal aufgrund von Trockenlauf wird unter den
folgenden Bedingungen gegeben:
-
der Energieverbrauch liegt unter der No Flow-
Leistungskurve
und
- die Pumpe läuft bei Drehzahlsteuerung mit
maximaler Drehzahl oder maximalem Sollwert (je
nachdem, was niedriger ist).
Das Signal muss für eine festgelegte Dauer
(Parameter 22-27 Trockenlaufverzögerung) aktiv sein, bevor
die ausgewählte Aktion ausgeführt wird.
Die möglichen Aktionen sind (Parameter 22-26 Trockenlauf-
funktion):
- Warnung
- Alarm
Die No Flow-Erkennung muss aktiviert (Parameter 22-23 No-
Flow Funktion) und in Betrieb genommen
(Parametergruppe 22-3* No-Flow Leistungsanpassung) sein.
