Parameterbeschreibung
3 3

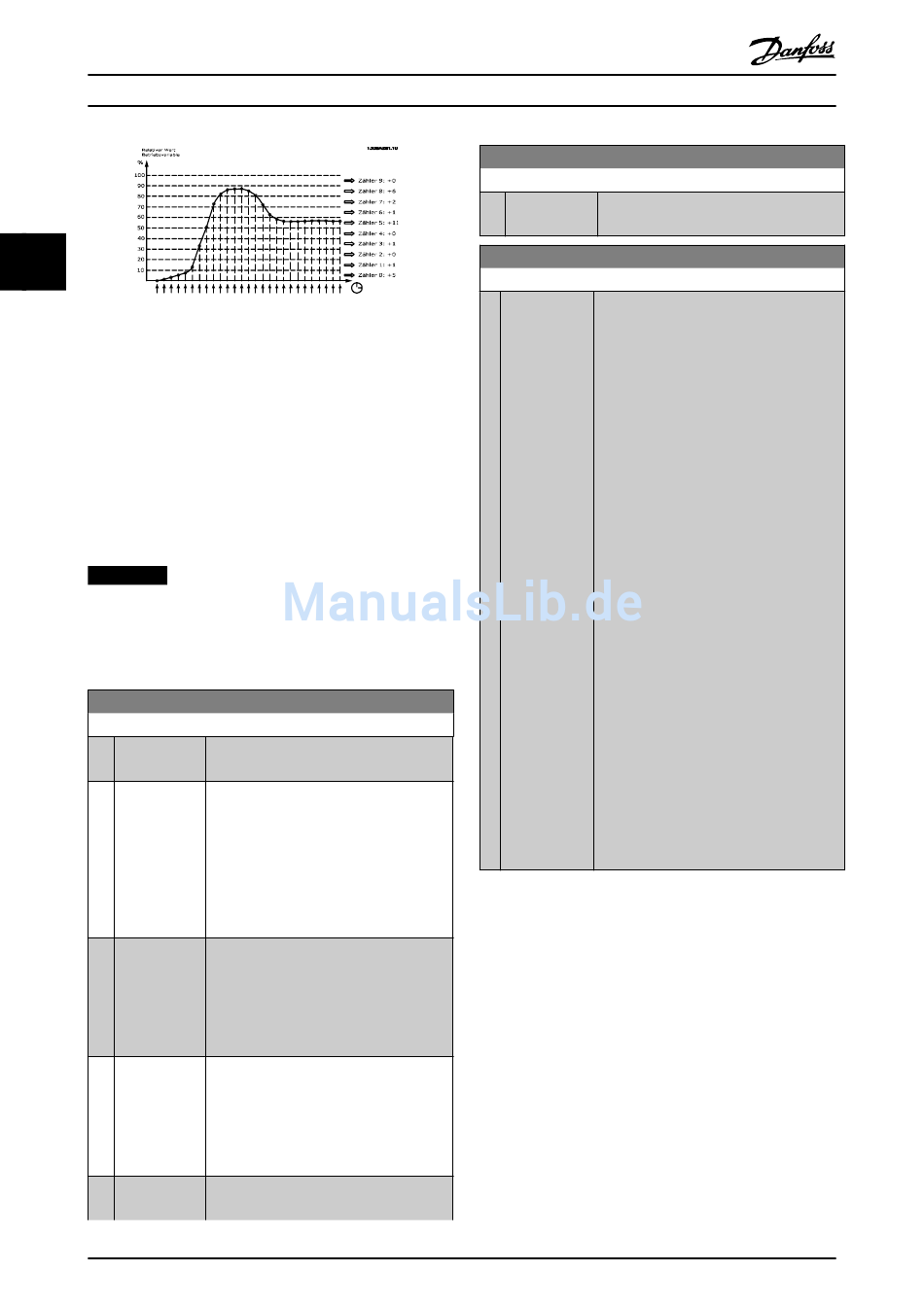

Abbildung 3.61
Einmal pro Sekunde wird der Wert der gewählten Betriebs-
variable registriert. Wurde ein Wert registriert, der 13 %
entspricht, wird der Zähler „10 % - <20 %" mit dem Wert
„1" aktualisiert. Bleibt der Wert 10 s lang bei 13 %, wird
„10" zum Zählerwert addiert.
Der Inhalt des Zählers kann als Balken am LCP angezeigt
werden. Wählen Sie Quick-Menü ⇒ Protokolle: Trenddar-
stellung Kont. BIN Daten/Trenddarstellung Zeitablauf BIN
Daten/Trenddarstellung Vergleich.
HINWEIS
Der Zähler beginnt bei Netz-Ein des Frequenzumrichters
mit dem Zählen. Aus- und Einschalten kurz nach einem
Reset stellt die Zähler auf Null. EEPROM-Datenwerte
werden stündlich aktualisiert.
23-60 Trendvariable
Option:
[0] Leistung [kW]
*
[1] Strom [A]
[2] Frequenz [Hz]
[3] Motordrehzahl
[UPM]
164
Programmierungshandbuch
Funktion:
Wählen Sie die gewünschte Betriebsvariable
für die Überwachung zur Trenddarstellung.
Zum Motor gesendete Leistung. Der
Sollwert für den relativen Wert ist die
Motornennleistung aus
Parameter 1-20 Motornennleistung [kW] oder
Parameter 1-21 Motornennleistung [PS]. Der
Istwert kann in Parameter 16-10 Leistung
[kW] oder Parameter 16-11 Leistung [PS]
ausgelesen werden.
Ausgangsstrom zum Motor. Der Sollwert für
den relativen Wert ist der Motornennstrom
aus Parameter 1-24 Motornennstrom. Der
tatsächliche Wert kann in
Parameter 16-14 Motorstrom ausgelesen
werden.
Ausgangsfrequenz zum Motor. Der Sollwert
für den relativen Wert ist die maximale
Ausgangsfrequenz aus Parameter 4-14 Max
Frequenz [Hz]. Der tatsächliche Wert kann in
Parameter 16-13 Frequenz ausgelesen
werden.
Drehzahl des Motors. Der Sollwert für den
relativen Wert ist die maximale
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
23-60 Trendvariable
Option: Funktion:
Motordrehzahl aus Parameter 4-13 Max.
Drehzahl [UPM].
23-61 Kontinuierliche BIN Daten
Range: Funktion:
0 [0 - Array mit 10 Elementen ([0]-[9] unter der
*
4294967295 ] Parameternummer im Display). Drücken Sie
[OK] und gehen Sie mit Hilfe der Tasten [
▼
und [ ] von Element zu Element.
10 Zähler mit der Ereignisfrequenz für die
überwachte Betriebsvariable, sortiert nach
den folgenden Intervallen:
Zähler [0]: 0 % - <10 %
Zähler [1]: 10 % - <20 %
Zähler [2]: 20 % - <30 %
Zähler [3]: 30 % - <40 %
Zähler [4]: 40 % - <50 %
Zähler [5]: 50 % - <60 %
Zähler [6]: 60 % - <70 %
Zähler [7]: 70 % - <80 %
Zähler [8]: 80 % - <90 %
Zähler [9]: 90 % - <100 % oder
Max.
Die obigen minimalen Grenzwerte für die
Intervalle sind die Standardgrenzwerte. Diese
können in Parameter 23-65 Minimaler Bin-
Wert geändert werden.
Die Zählung beginnt beim ersten Netz-Ein
des Frequenzumrichters. Alle Zähler können
in Parameter 23-66 Reset Kontinuierliche Bin-
Daten auf 0 zurückgesetzt werden.
▲
]
