Parameterbeschreibung
3.20 Hauptmenü - Analog-E/A-Option MCB
109 - Gruppe 26

3.20.1 Analog-E/A-Option MCB 109, 26-**

Die Analog-E/A-Karte sollte beispielsweise in den folgenden Fällen verwendet werden.
•
Als Batteriepufferung der Uhrfunktion auf der Steuerkarte
•
Als allgemeine Erweiterung der verfügbaren Analog-E/A-Auswahl auf der Steuerkarte, z. B. zur Mehrzonensteuerung
mit drei Drucktransmittern
•
Nutzung des Frequenzumrichters als dezentraler E/A-Baustein für ein Gebäudemanagementsystem mit Eingängen
für Sensoren und Ausgängen für Drosselklappen und Ventilstellgliedern
•
Unterstützung erweiterter PID-Regler mit E/As für Sollwerteingänge, Gebereingänge und Ausgänge für Stellglieder.

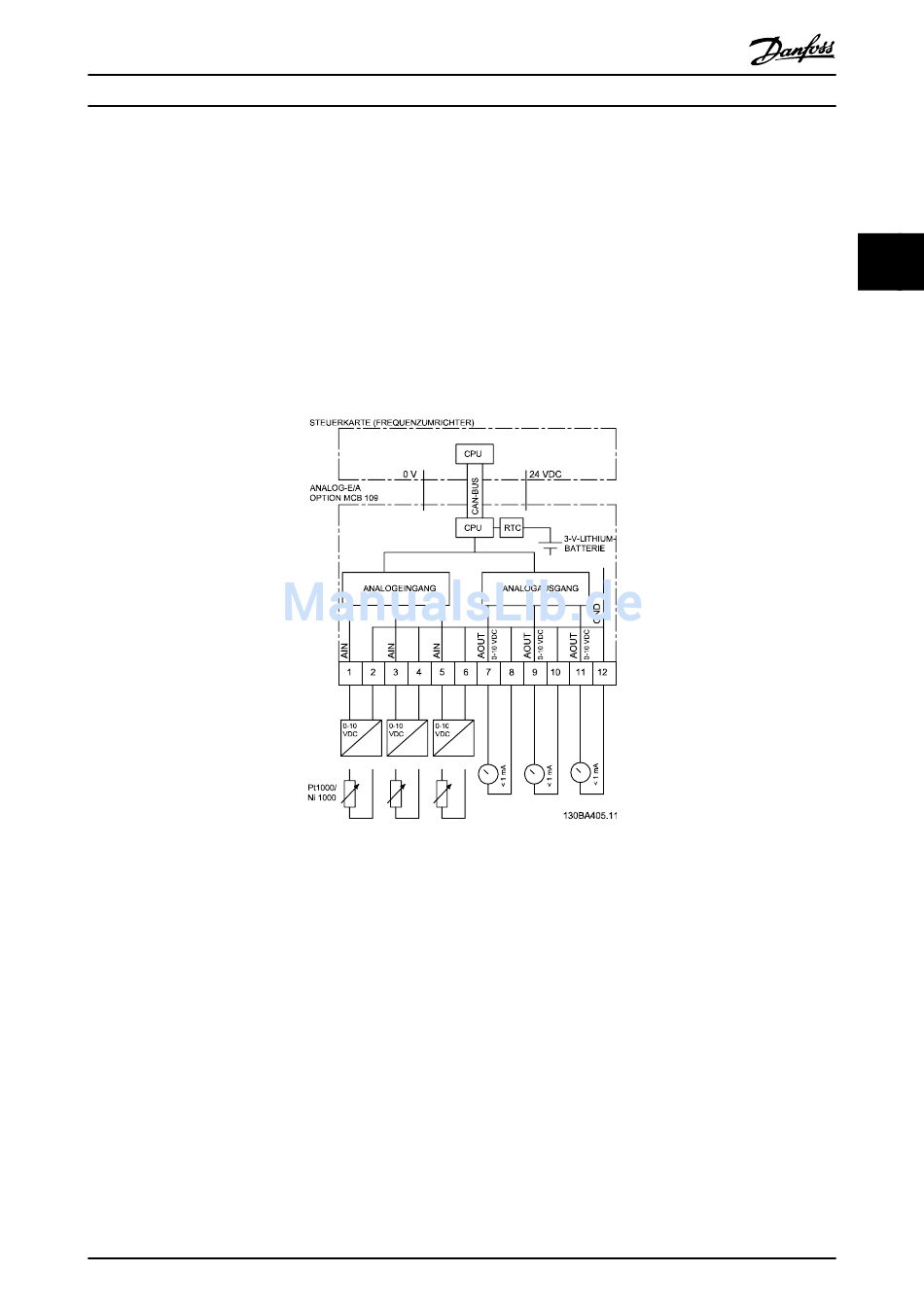

Abbildung 3.69 Prinzipschaltbild für im Freuquenzumrichter befestigten Analog-E/A.
Analog-E/A-Konfiguration
3 Analogeingänge für:
•
0 - 10 VDC
OR
•
0-20 mA (Spannungseingang 0-10 V) durch Installation eines 510 Ω Widerstands an Klemmen (siehe NB!)
•
4-20 mA (Spannungseingang 2-10 V) durch Installation eines 510 Ω Widerstands an Klemmen (siehe NB!)
•
Ni1000-Temperaturfühler mit 1000 Ω bei 0° C. Technische Daten gemäß DIN43760.
•
Pt1000-Temperaturfühler mit 1000 Ω bei 0 °C. Technische Daten gemäß IEC 60751.
3 Analogausgänge, die 0-10 VDC liefern.
