Parameterbeschreibung
3.17 Hauptmenü - Anwendungsfunktionen - Gruppe 22
Diese Gruppe enthält zur Überwachung von VLT Refrige-
ration Drive-Anwendungen.
22-00 Verzögerung ext. Verriegelung
Range: Funktion:
0 s [0 - 600 Nur relevant, wenn Sie einen der Digitaleingänge
*
s] in Parametergruppe 5-1* auf [7] Externe Verrie-
gelung programmiert haben. Der Timer für die
3.17.1 22-2* No-Flow Erkennung
Erfassung Kein
Durch uss/niedr. Geschw.
P 22-21
Niedr.
Leistung
erfasst
Niedr. Geschw.
erfasst
P 22-22

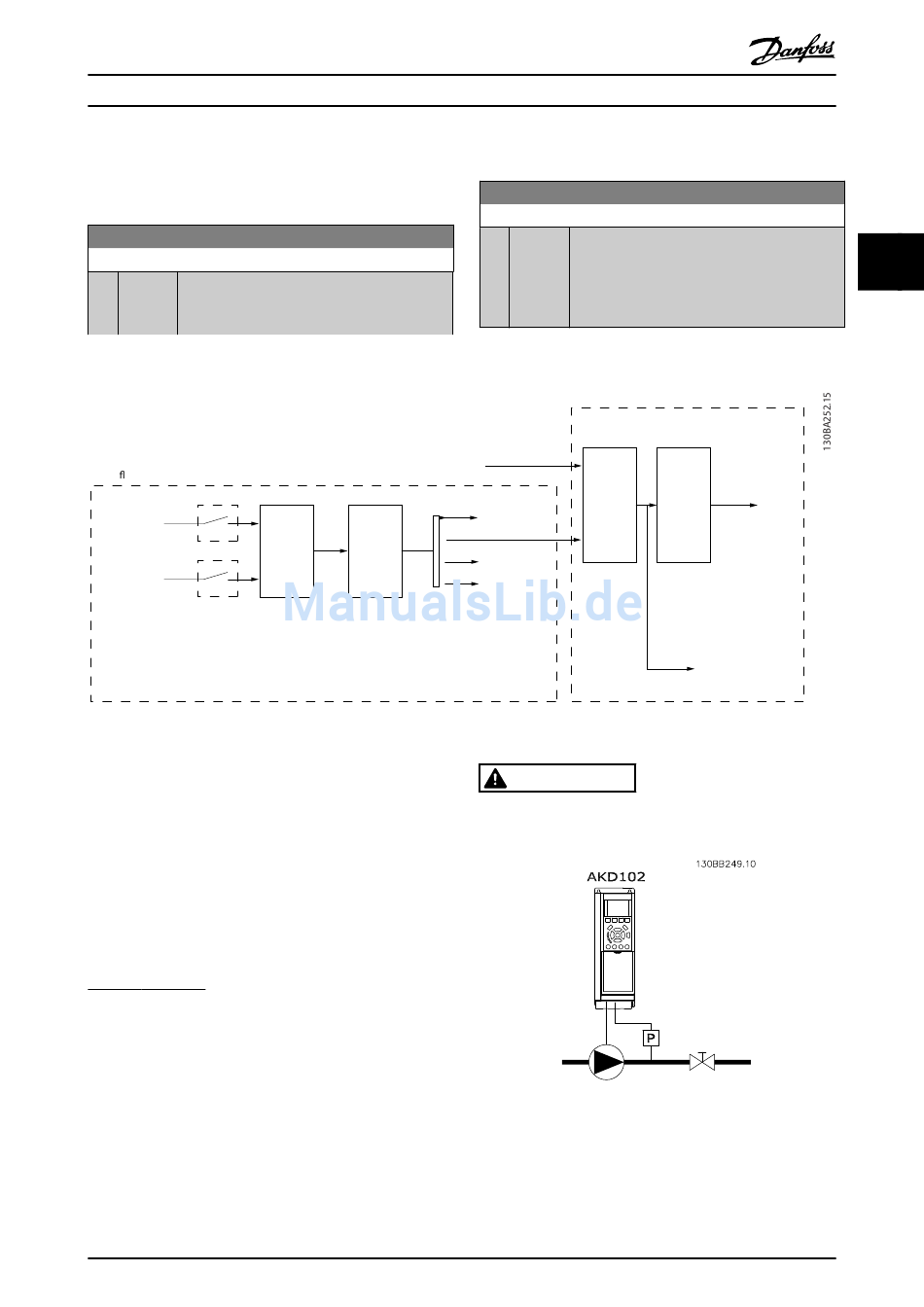

Abbildung 3.44
Der VLT Refrigeration Drive FC 103 umfasst Funktionen für
das Erkennen von Lastbedingungen im System, die das
Stoppen des Motors zulassen:
*Erfassung Leistung tief
*Erfassung Drehzahl tief
Eines dieser zwei Signale muss über eine festgelegte Dauer
(Parameter 22-24 No-Flow Verzögerung) aktiv sein, bevor die
ausgewählte Aktion ausgeführt wird. Mögliche auswählbare
Aktionen (Parameter 22-23 No-Flow Funktion): Keine Aktion,
Warnung, Alarm, Energiesparmodus.
No-Flow Erkennung
Diese Funktion erfasst eine Situation in Pumpenanlagen, in
der kein Durchfluss vorliegt und alle Ventile geschlossen
werden können. Die Verwendung ist sowohl bei Regelung
über den integrierten PI-Regler des VLT Refrigeration Drive
FC 103 als auch über einen externen PI-Regler möglich. Die
tatsächliche Konfiguration muss in Parameter 1-00 Regelver-
fahren programmiert werden.
Regelverfahren für
- Integrierten PI-Regler: Mit Rückführung
- Externen PI-Regler: Drehzahlsteuerung
MG16H103
Programmierungshandbuch
≥1
Erfas-
sungs-
zeitgeber
P 22-24
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
22-00 Verzögerung ext. Verriegelung
Range: Funktion:
externe Verriegelung führt eine Verzögerung ein,
die nach Entfernen des Signals an dem Digital-
eingang, der auf externe Verriegelung
programmiert ist, angewendet wird, bevor eine
Reaktion erfolgt.
Sleep mode
Ext. Energie-
sparmodus-
befehl
≥1
Aus
Warnung
Alarm
VORSICHT
Vor der Einstellung der PI-Reglerparameter müssen Sie
die No Flow-Anpassung auszuführen!
Abbildung 3.45
Min.
Laufzeit-
Sleep
geber
mode
Min.
Energie-
sparzeit-
geber
P 22-40
P 22-41
Kaskadenregler
(Abschaltbefehl)
P 25-26
143
3 3
