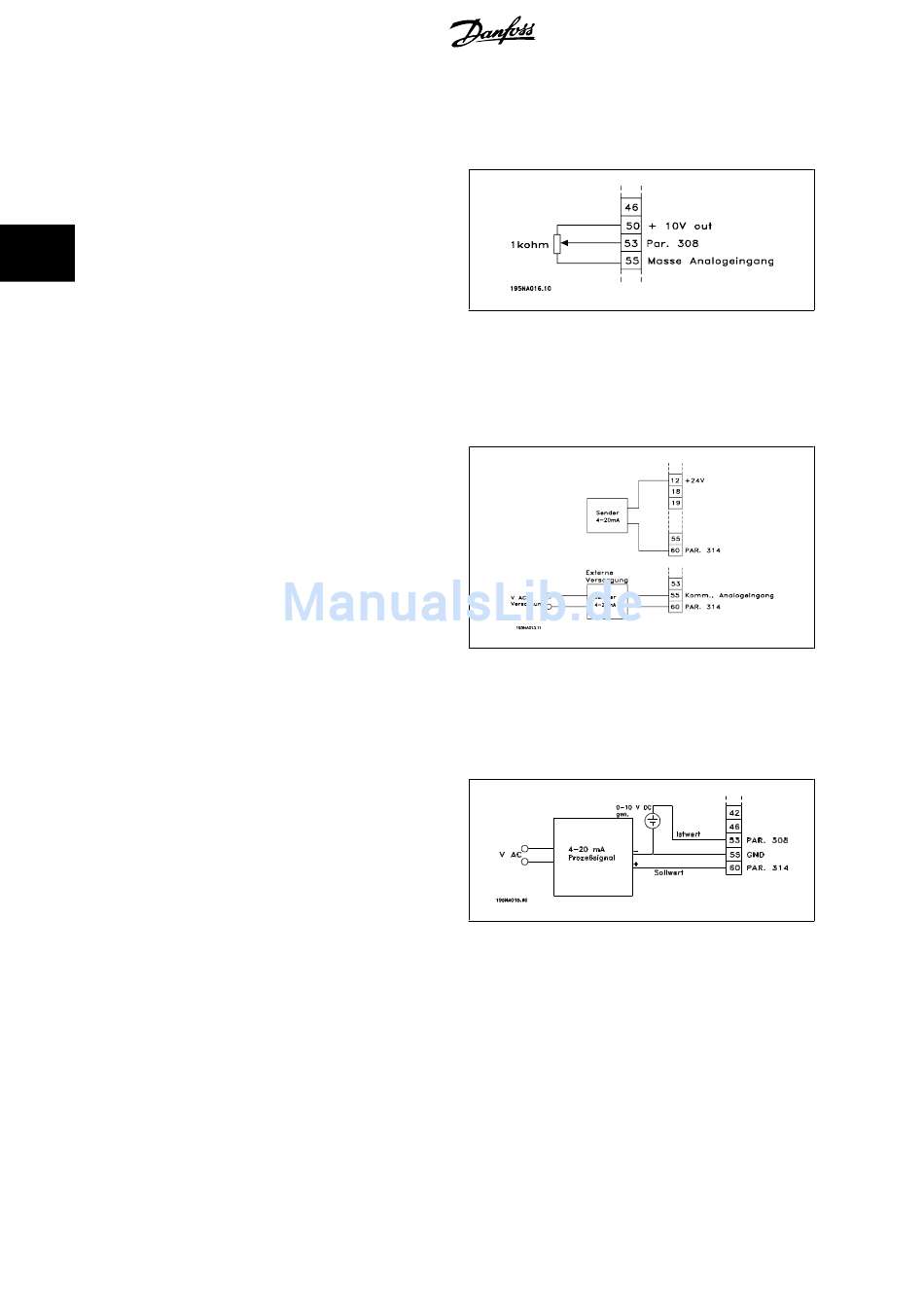

3.6.4 Potentiometer-Sollwert

Spannungssollwert über ein Potentiometer.
Par. 308 Analogeingang
Par. 309 Klemme 53, min. Skalierung
Klemme 53, max. Skalierung
Par. 310
3

3.6.5 2-Draht-Transmitter-Anschluss

2-Draht-Transmitter-Anschluss als Istwertgeber an Klemme 60.
Par. 314 Analogeingang
Klemme 60, min. Skalierung
Par. 315
Klemme 60, max. Skalierung
Par. 316
3.6.6 4-20 mA Sollwert
4-20 mA Sollwert an Klemme 60 und Drehzahlistwertsignal an Klemme 53.
Par. 100 Konfiguration
Par. 308 Analogeingang
Klemme 53, min. Skalierung
Par. 309
Klemme 53, max. Skalierung
Par. 310
Par. 314 Analogeingang
Par. 309 Klemme 60, min. Skalierung
Klemme 60, max. Skalierung
Par. 310
60
= Sollwert [1]
= 0 Volt
= 10 Volt
= Istwert [2]
= 4 mA
= 20 mA
= Drehzahlregelung mit Rückführung
= Istwert [2]
= 0 Volt
= 10 Volt
= Sollwert [1]
= 4 mA
= 20 mA
