Programmierung
HINWEIS
Ein aktives HAND-OFF-AUTO-Signal über die Digita-
2 2
leingänge hat höhere Priorität als die Bedientasten
[Hand on] – [Auto on].
[Reset]
dient zum Zurücksetzen des s nach einem Alarm
(Abschaltung). Die Taste kann über Parameter 0-43 [Reset]-
LCP Taste aktiviert [1] oder deaktiviert [0] werden.
3 Sekunden langes Drücken der Taste [Main Menu]
ermöglicht die direkte Eingabe einer Parameternummer.
Dies wird als Parameter Shortcut bezeichnet.
2.1.2 Bedienung des numerischen LCP
(NLCP)
Die folgenden Anweisungen beziehen sich auf das NLCP
(LCP 101).
Die Bedieneinheit ist in vier Funktionsgruppen unterteilt:
1. Numerisches Display
2. Menütasten und Anzeigeleuchten (LEDs) -
Änderung der Parameter und Umschalten
zwischen Displayfunktionen.
3. Navigationstasten und Anzeigeleuchten (LEDs)
4. Bedientasten mit Kontroll-Anzeigen (LEDs).
HINWEIS
Das Kopieren von Parametern ist bei der numerischen
LCP Bedieneinheit (LCP101) nicht möglich.
Zur Auswahl eines der folgenden Modi:
Statusmodus: Zeigt den Zustand des Frequenzumrichters
oder des Motors an.
Wenn ein Alarm auftritt, wechselt das NLCP automatisch in
den Statusmodus.
Es können eine Reihe von Alarmen angezeigt werden.
Quick Setup- oder Main Menu-Modus: Anzeige von
Parametern und Parametereinstellungen.
16
Programmierungshandbuch
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
1
Status
2 Menu
OK
On
3
Warn.
Alarm
Hand
4 O
on

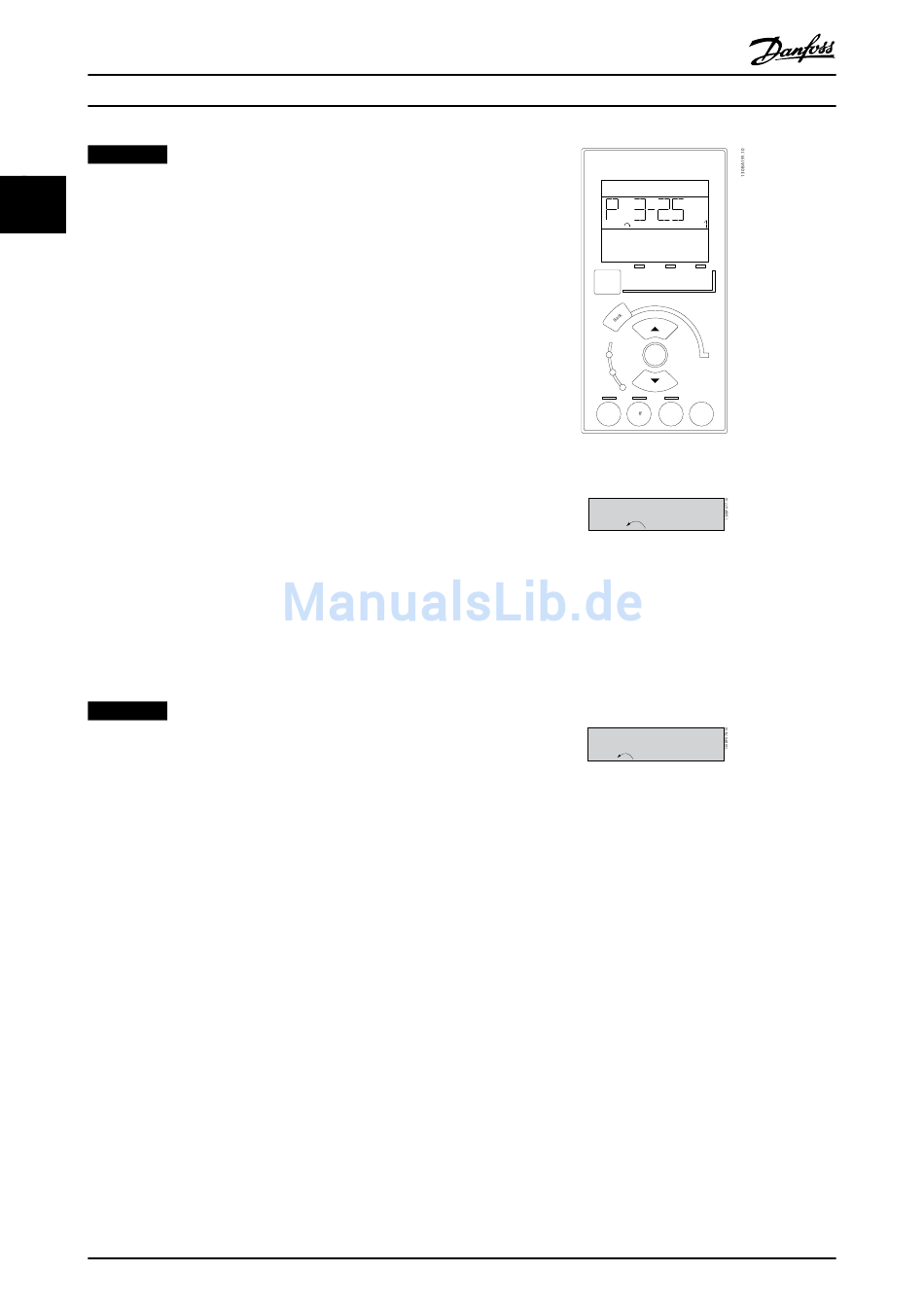

Abbildung 2.10 Numerisches LCP (NLCP)
22.8
Abbildung 2.11 Zustandsanzeige – Beispiel
Anzeigeleuchten (LEDs):
•
Grüne LED/On (Ein): Zeigt an, ob das Steuerteil
eingeschaltet ist.
•
Gelbe LED/Warn. (Warnung): Zeigt eine Warnung
an.
•
Blinkende rote LED/Alarm: Zeigt einen Alarm an.
A 17
Abbildung 2.12 Anzeige von Alarmen – Beispiel
Menütaste
[Menu] Zur Auswahl eines der folgenden Modi:
•
Status
•
Inbetriebnahme-Menü
•
Hauptmenü
Main Menu dient zur Programmierung aller Parameter.
Sie können direkt auf die Parameter zugreifen, sofern Sie
über Parameter 0-60 Hauptmenü Passwort,
Parameter 0-61 Hauptmenü Zugriff ohne PW,
Parameter 0-65 Benutzer-Menü Passwort oder
Parameter 0-66 Benutzer-Menü Zugriff ohne PW kein
Passwort erstellt haben.
Quick Setup dient zur Einrichtung des Frequenzumrichter,
wobei nur die wichtigsten Parameter verwendet werden.
Die Parameterwerte können mit den Pfeiltasten nach
oben/unten geändert werden, wenn der Wert blinkt.
Wählen Sie das Hauptmenü, indem Sie die Taste [Menu]
wiederholt drücken, bis die LED über Main Menu leuchtet.
Setup
Quick Main
Setup Menu
Auto
Reset
on
rpm
Setup 1
Setup 1
