Parameterbeschreibung
3.10 Hauptmenü - Smart Logic -
Parametergruppe 13

3.10.1 13-** Smart Logic

3 3
Smart Logic Control (SLC) ist im Wesentlichen eine Folge
benutzerdefinierter Aktionen (siehe 13-52 SL-Controller
Aktion [x]), die ausgeführt werden, wenn das zugehörige
benutzerdefinierte Ereignis (siehe Parameter 13-51 SL-
Controller Ereignis [x]) durch den SLC als WAHR ermittelt
wird. Die Ereignisse und Aktionen sind nummeriert und
paarweise geordnet. Wenn also [0] Ereignis erfüllt ist (d. h.
WAHR ist), wird die [0] Aktion ausgeführt. Danach wird die
Bedingung von [1] Ereignis ausgewertet, und wenn TRUE
(WAHR), wird [1] Aktion ausgeführt usw. Es wird jeweils
immer nur ein Ereignis ausgewertet. Ist das Ereignis
FALSCH, wird während des aktuellen Abtastintervalls keine
Aktion (im SLC) ausgeführt und es werden keine anderen
Ereignisse ausgewertet. Dies bedeutet, dass der SLC, wenn
er startet, [0] Ereignis (und nur [0] Ereignis) in jedem
Abtastintervall auswertet. Nur wenn [0] Ereignis als WAHR
ausgewertet wird, führt der SLC [0] Aktion aus und beginnt
mit der Auswertung von [1] Ereignis. Sie können 1 bis 20
Ereignisse und Aktionen programmieren.
Wenn das letzte Ereignis/die letzte Aktion durchgeführt
wurde, startet die Sequenz ausgehend von [0] Ereignis/[0]

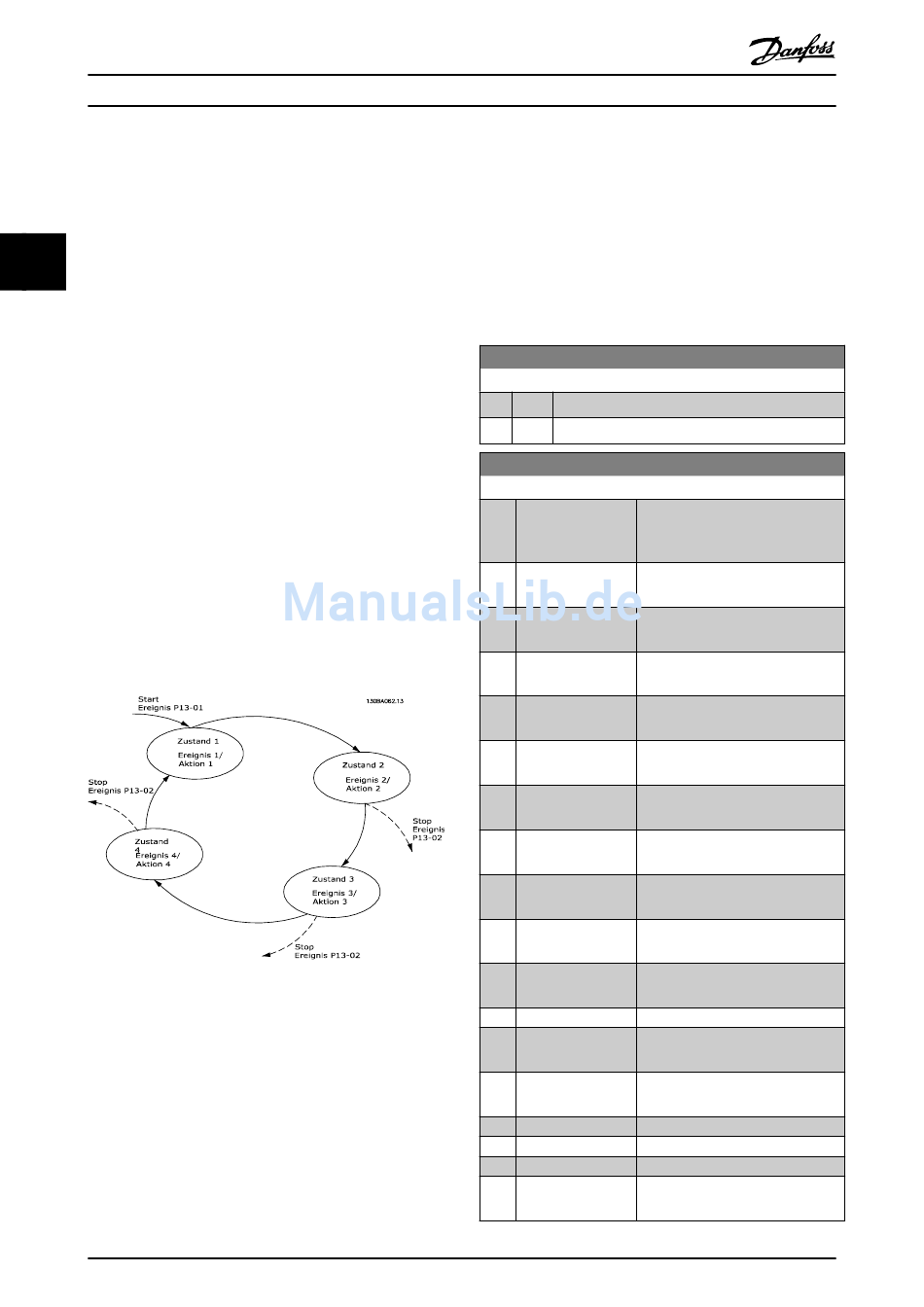

Aktion erneut. Die Abbildung zeigt ein Beispiel mit drei
Ereignissen/Aktionen
Abbildung 3.32
Starten und Stoppen des SLC:
Der SLC kann durch Auswahl von [1] Ein oder [0] Aus in
Parameter 13-00 Smart Logic Controller gestartet und
gestoppt werden. Der SLC startet immer in Zustand 0 (in
dem er [0] Ereignis auswertet). Der SLC startet, wenn das
Startereignis (definiert unter Parameter 13-01 SL-Controller
Start) als WAHR ausgewertet wird (vorausgesetzt, dass [1]
Ein unter Parameter 13-00 Smart Logic Controller
ausgewählt ist). Der SLC stoppt, wenn das Stoppereignis
(Parameter 13-02 SL-Controller Stopp) TRUE (WAHR) ist.
Parameter 13-03 SL-Parameter Initialisieren setzt alle SLC-
94
Programmierungshandbuch
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
Parameter zurück und startet die Programmierung von
Neuem.
3.10.2 13-0* SL-Controller
Parameter zum Aktivieren und Definieren der Smart Logic
Control (SLC Ablaufsteuerung). Der Frequenzumrichter
führt die Logikfunktionen und Vergleicher immer im
Hintergrund aus. Dies ermöglicht getrennte Steuerung von
Digitaleingängen und -ausgängen.
13-00 Smart Logic Controller
Option: Funktion:
[0] Aus Deaktiviert den Smart Logic Controller.
[1] An Aktiviert den Smart Logic Controller.
13-01 SL-Controller Start
Option: Funktion:
Definiert, bei welchem Ereignis die
Smart Logic Control gestartet
werden soll.
[0] FALSCH Gibt den Festwert FALSE (FALSCH) in
die Logikregel ein.
[1] WAHR Gibt den Festwert TRUE (WAHR) in
die Logikregel ein.
[2] Motor ein Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[3] Im Bereich Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[4] Ist=Sollwert Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[5] Moment.grenze Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[6] Stromgrenze Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[7] Außerh.Stromber. Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[8] Unter Min.-Strom Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[9] Über Max.-Strom Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[10] Außerh.Drehzahlber.
[11] Unter Min.-Drehzahl Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[12] Über Max.-Drehzahl Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
[13] Außerh.Istwertber.
[14] Unter Min.-Istwert
[15] Über Max.-Istwert
[16] Warnung Übertemp. Zur weiteren Beschreibung siehe
Parametergruppe 5-3*.
