Parameterbeschreibung

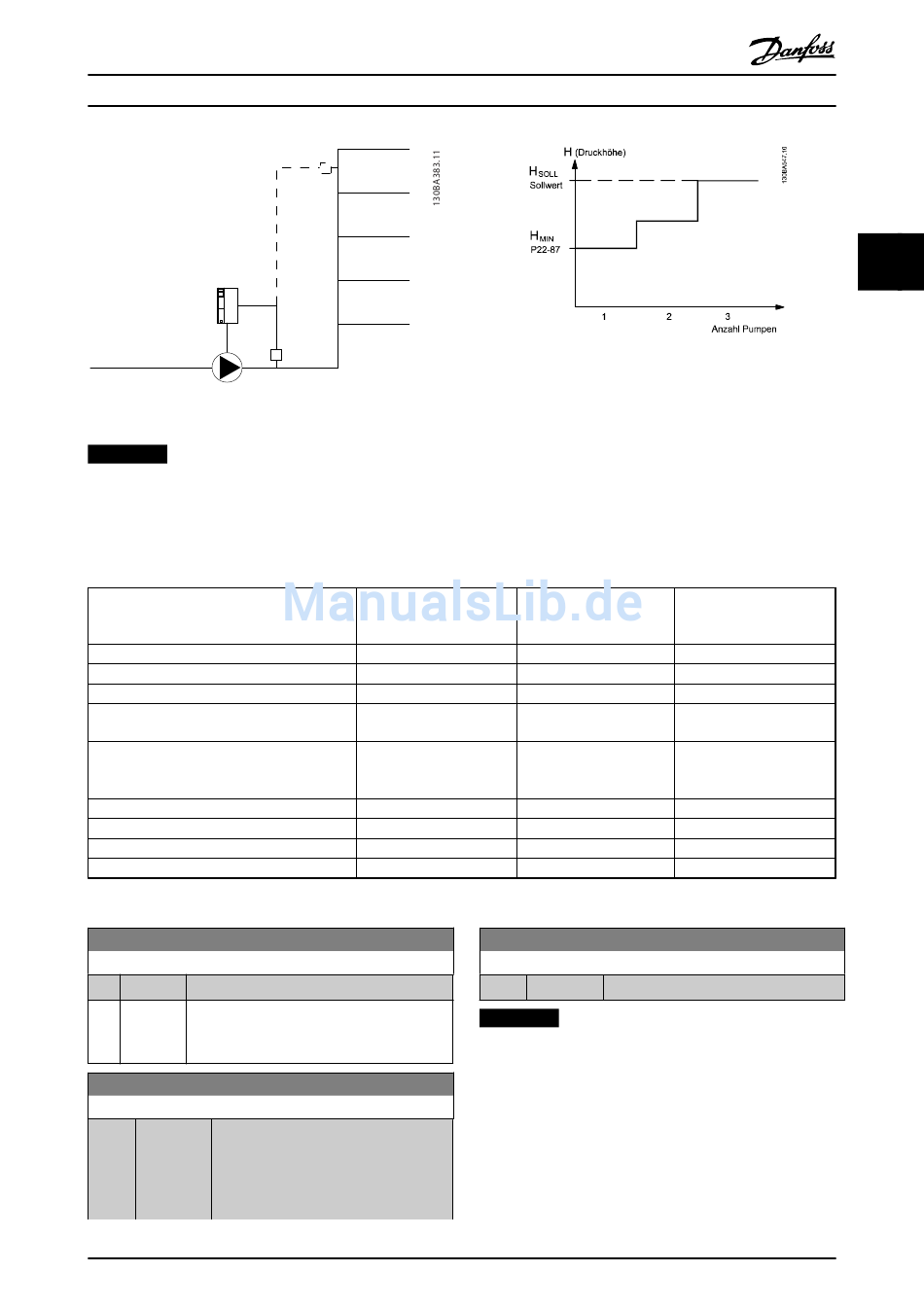

Abbildung 3.51
HINWEIS
Wenn der Durchflussausgleich mit einem Verbundregler
(Parametergruppe 25-**) verwendet wird, hängt der
tatsächliche Sollwert nicht von der Drehzahl (Durchfluss),
sondern von der Anzahl der zugeschalteten Pumpen ab.
Siehe unten:
Verwendete Parameter
Parameter 22-80 Durchflussausgleich
Parameter 22-81 Quadr.-lineare Kurvennäherung
Parameter 22-82 Arbeitspunktberechn.
Parameter 22-83 Drehzahl bei No-Flow [UPM]/
Parameter 22-84 Frequenz bei No-Flow [Hz]
Parameter 22-85 Drehzahl an Auslegungspunkt
[UPM]/Parameter 22-86 Freq. am
Auslegungspunkt [Hz]
Parameter 22-87 Druck bei No-Flow Drehzahl
Parameter 22-88 Druck bei Nenndrehzahl
Parameter 22-89 Durchfluss an Auslegungspunkt
Parameter 22-90 Durchfluss bei Nenndrehzahl
Tabelle 3.26
22-80 Durchflussausgleich
Option: Funktion:
[0] Deaktiviert Sollwertausgleich ist nicht aktiv.
*
[1] Aktiviert Sollwertausgleich ist aktiv. Bei Aktivierung
dieses Parameters ist durchflusskompensierter
Sollwertbetrieb möglich.
22-81 Quadr.-lineare Kurvennäherung
Range: Funktion:
100 % [0 - 100 %] Beispiel 1:
*
Durch Anpassung dieses Parameters kann
die Form der Regelkurve verändert
werden.
0 = Linear
MG16H103
Programmierungshandbuch
Abbildung 3.52
Sie können zwei Methoden einsetzen. Die Wahl der
geeigneten Methode hängt davon ab, ob die Drehzahl am
Systemauslegungspunkt bekannt ist.
Drehzahl bei
Auslegungspunkt
BEKANNT
+
+
+
+
+
+
-
-
-
22-81 Quadr.-lineare Kurvennäherung
Range:
HINWEIS
Bei Kaskadenbetrieb wird dieser Parameter nicht
angezeigt.
