Parameterbeschreibung
5-40 Relaisfunktion
Wählen Sie Optionen, um die Funktion der Relais zu definieren.
Die Auswahl der einzelnen mechanischen Relais erfolgt in einem
Array-Parameter.
Option:
[190] Kein Durchfluss
[191] Trockenlauf
[192] Kennlinienende
[193] Energiesparmodus
[194] Riemenbruch
[195] Bypassventilsteuerung
[196] Notfallbetrieb
[197] Notfallbetrieb war aktiv
[198] FU-Bypass
[211] Kaskadenpumpe 1
[212] Kaskadenpumpe 2
[213] Kaskadenpumpe 3
5-41 Ein Verzög., Relais
Array [8](Relais 1 [0], Relais 2 [1], Relais 3 [2], Relais 4 [3], Relais 5
[4], Relais 6 [5], Relais 7 [6], Relais 8 [7], Relais 9 [8])
Range: Funktion:
0.01 s [0.01 - 600 s] Geben Sie die Einschaltverzögerung des
*
Relais ein. Wählen Sie eines der
verfügbaren mechanischen Relais und
MCB 105 in einer Reihenfunktion aus.
Siehe Parameter 5-40 Relaisfunktion.

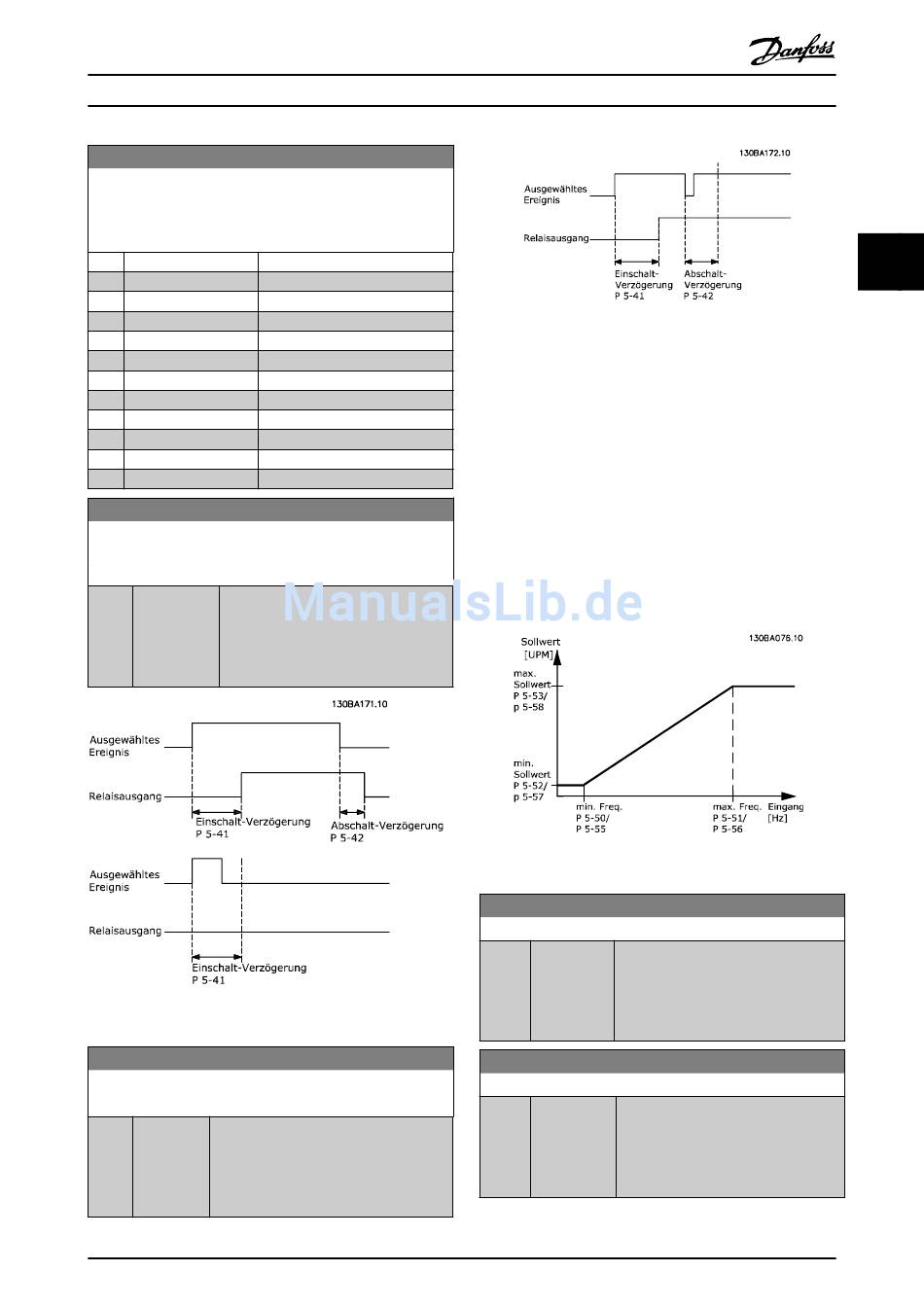

Abbildung 3.22
5-42 Aus Verzög., Relais
Array[2]: Relais1[0], Relais2[1]
Range: Funktion:
0.01 s [0.01 - 600 Geben Sie die Ausschaltverzögerung des
*
s] Relais ein. Wählen Sie eines der
verfügbaren mechanischen Relais und MCB
105 in einer Array-Funktion aus. Siehe
Parameter 5-40 Relaisfunktion.
MG16H103
Programmierungshandbuch
Funktion:
Danfoss A/S © Ver. 2014-01-31 Alle Rechte vorbehalten.
Abbildung 3.23
Ändert sich die ausgewählte Ereignisbedingung vor Ablauf
der Ein-/Ausschaltverzögerung, bleibt der Relaisausgang
unverändert.
3.7.5 5-5* Pulseingänge
Parameter zum Konfigurieren der Skalierungs- und Filter-
einstellungen für die Pulseingänge. Pulseingänge sind
Klemmen 29 und 33. Programmieren Sie Klemme 29
(5-13 Klemme 29 Digitaleingang) oder Klemme 33
(5-15 Klemme 33 Digitaleingang) auf [32] Pulseingang. Wird
Klemme 29 als Eingang verwendet, stellen Sie
Parameter 5-02 Klemme 29 Funktion auf [0] Eingang.
Abbildung 3.24
5-50 Klemme 29 Min. Frequenz
Range: Funktion:
100 Hz [0 - 110000 Parameter zum Definieren der Min.-
*
Hz] Frequenzgrenze entsprechend der Min.-
Drehzahl der Motorwelle (Min.-Sollwert)
aus Parameter 5-52 Klemme 29 Min. Soll-/
Istwert. Siehe Zeichnung.
5-51 Klemme 29 Max. Frequenz
Range: Funktion:
100 Hz [0 - 110000 Parameter zum Definieren der Max.-
*
Hz] Frequenzgrenze entsprechend der Max.-
Drehzahl der Motorwelle (Max.-Sollwert)
aus Parameter 5-53 Klemme 29 Max. Soll-/
Istwert.
3 3
