Bedienungsanleitung | VACON® NX Inverter FI4–FI8
6.3 EMV-konforme Installation
Nutzen Sie zur Einhaltung der EMV-Klassen bei der Installation des Motorkabels an den beiden Enden eine Kabeldurchführung. Für die
EMV-Klasse C4 ist eine vollständige Erdung des Schirms mit Kabeldurchführungen an der Motorseite erforderlich.
Tabelle 8: Empfehlungen für Kabel
Kabeltyp
Kategorie C4 (Aussendungspegel T)
Netzkabel
Stromkabel für Festinstallation und spezifische Gleichspannung. Abgeschirmte Kabel sind nicht erforderlich.
(NKCABLES/MCMK o. ä. empfohlen).
Motorkabel
Stromkabel mit konzentrischem Schutzleiter, ausgelegt für die jeweilige Netzspannung. (NKCABLES/MCMK o. ä.
empfohlen).
Steuerleitung
Geschirmtes Kabel mit kompakter niederohmiger Abschirmung (NKCABLES/jamak, SAB/ÖZCuY-O o. ä.).
Die Definitionen von EMV-Schutzklassen finden Sie in IEC/EN 61800-3 + A1.
A
C
A Schutzleiter und Schirm
C Kabelabschirmung

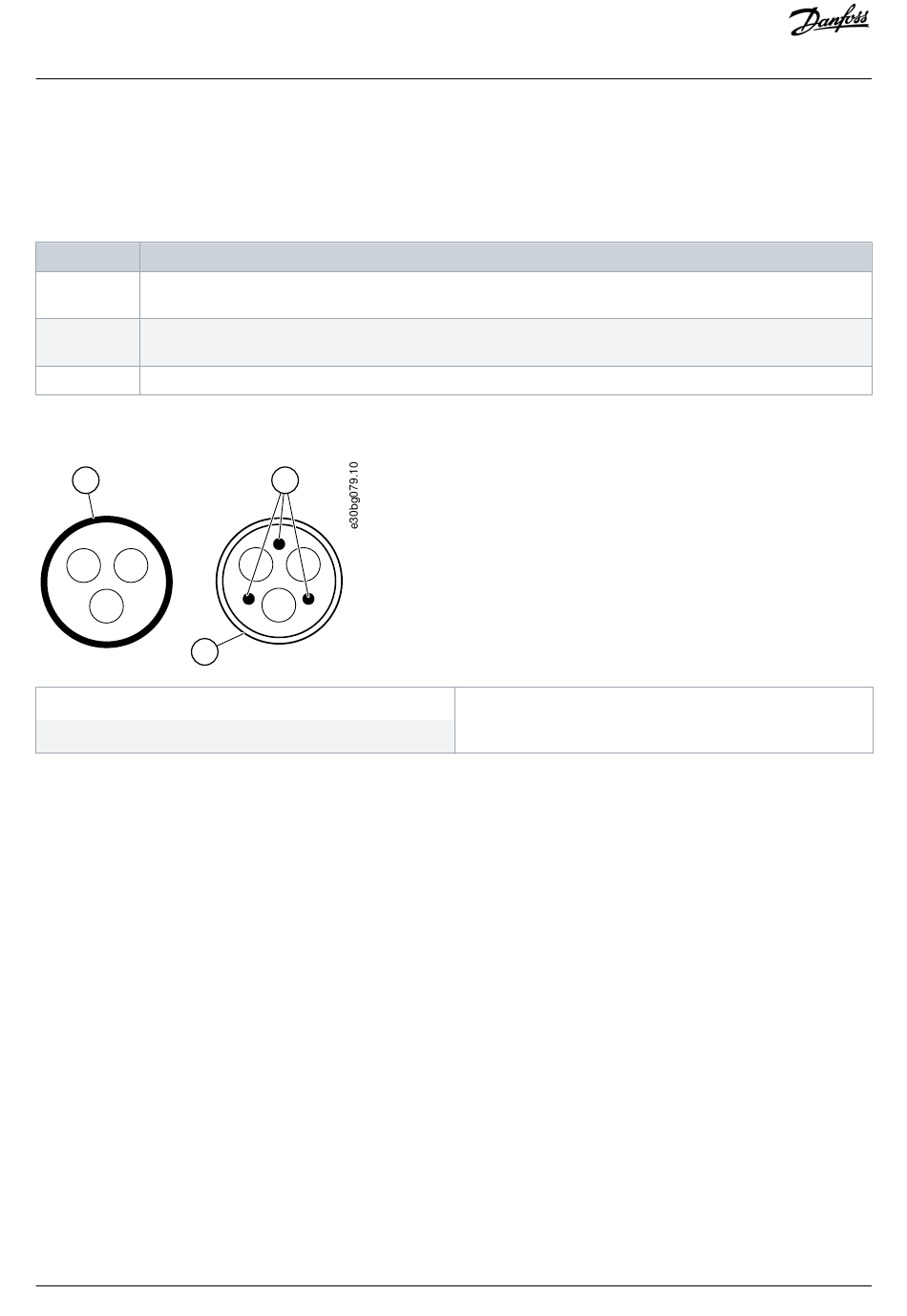

Abbildung 13:
Kabel mit Schutzleitern
Verwenden Sie die Werkseinstellungen für die Taktfrequenzen, um die EMV-Normen bei allen Gehäusegrößen einzuhalten.
Wenn Sie einen Schutzschalter installieren, stellen Sie sicher, dass der EMV-Schutz von Anfang bis Ende der Kabel vorhanden ist.
Der Antrieb muss die Norm IEC 61000-3-12 einhalten. Um diese einzuhalten, muss die Kurzschlussleistung S
der Schnittstelle zwischen Ihrem Stromnetz und dem öffentlichen Versorgungsnetz betragen. Stellen Sie sicher, dass Sie den
Frequenzumrichter und den Motor mit einer Kurzschlussleistung S
Wenden Sie sich gegebenenfalls an Ihren Netzbetreiber.
6.4 Zugang zu und Lokalisierung der Anschlüsse
6.4.1 Zugang zu und Lokalisierung der Klemmen bei FR4/FI4
Context:
Befolgen Sie diese Anweisungen zum Öffnen des Frequenzumrichters, beispielsweise zur Installation von Kabeln.
40 | Danfoss A/S © 2019.07
B
SC
B Schutzleiter
von mindestens 120 R
an das Versorgungsnetz anschließen.
SCE
Elektrische Installation
mindestens 120 R
SC
AQ299433367205de-000101 / DPD01411
an
SCE
