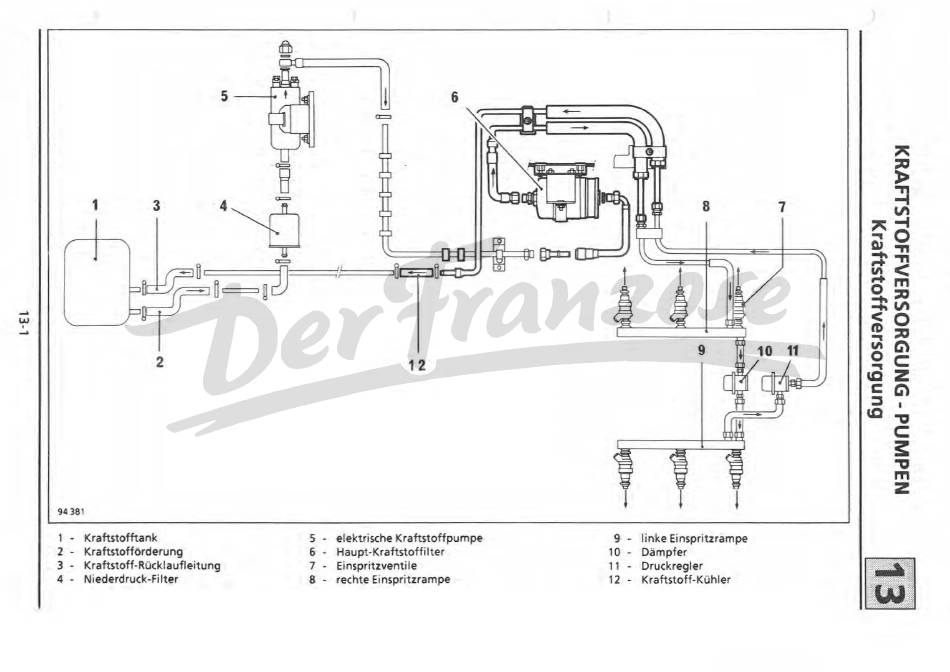

1 - Kraftstofftank
2 - Kraftstofförderung
3 - Kraftstoff-Rücklaufleitung
4 - Niederdruck-Filter
=
ß dJ
~
6
=
8
~ ~ fn::11:l
IU..JJ----'
fü -,
1 fl1
12
5 - elektrische Kraftstof fpumpe
6 - Haupt-Kraftstof fi lter
7 - Einspritzventile
8 - rechte Einspritzrampe
9 - linke Einspritzrampe
10 - Dämpfer
11 - Druckregler
12 - Kraftstoff-Kühler
