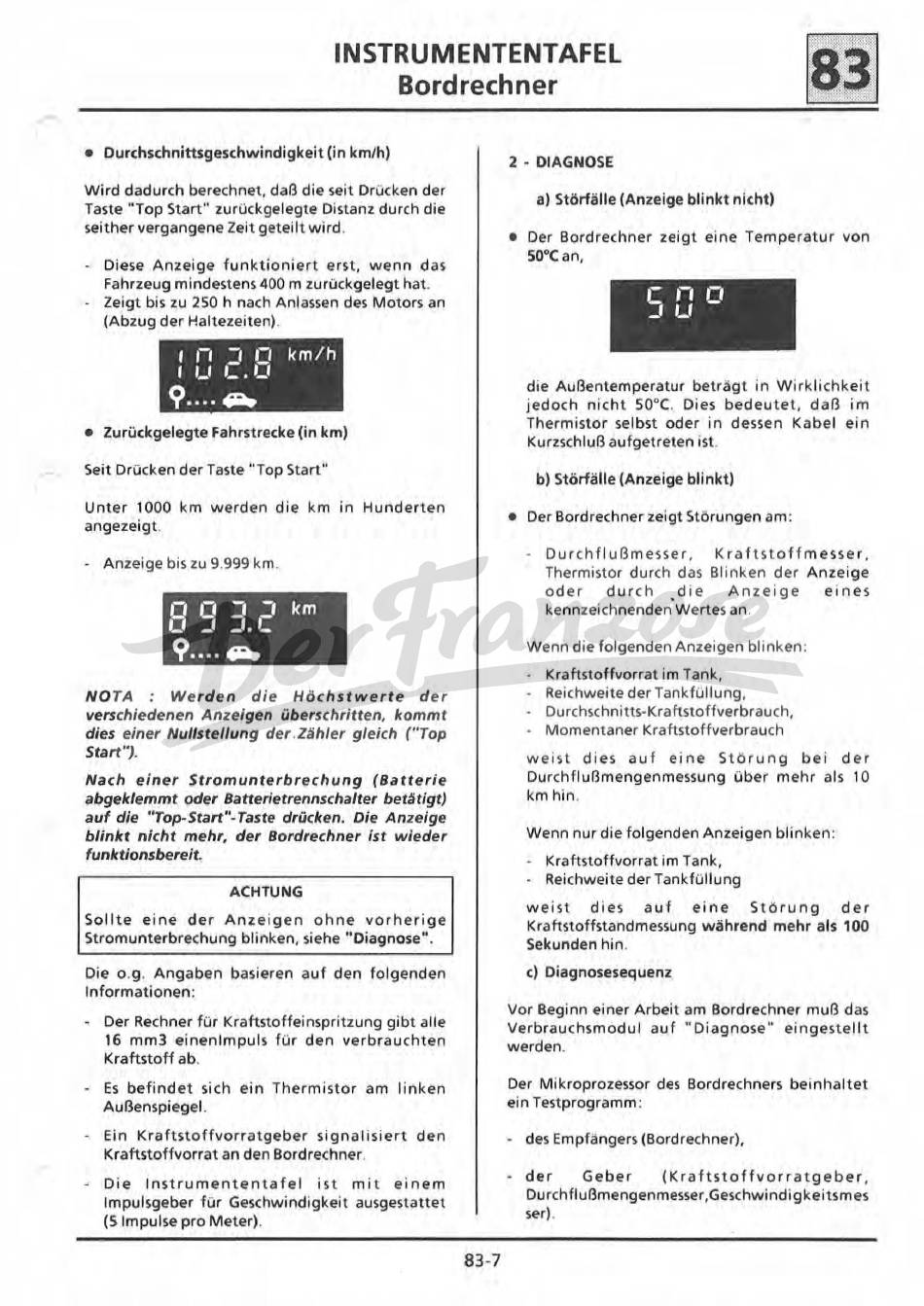

INSTRUMENTENTAFEL
Bordrechner
g
'
'
'
'
•
Durchschnittsgeschwindigkeit
(in km/h)
Wird dadurch berechnet, daß die seit Drücken der
Taste "Top Start"
zurückgelegte
Distanz durch die
seither vergangene
Zeit
geteilt wird
.
-
Diese Anzeige funktioniert
erst,
wenn das
Fahrzeug
mindestens 400 m
zurückgelegt
hat.
-
Zeigt bis
zu
250
h nach Anlassen des Motors
an
(Abzug der
Haltezeiten).
1
n -, ,-,
km/h
'
,_, ,:
.
,:,
Ci) ....
~
•
Zurückgelegte
Fahrstrecke
(in km)
Seit
Drücken der
Taste
"Top Start"
Unter
1000
km werden die
km
in Hunderten
angezeigt.
-
Anzeige bis
zu
9.999
km.
Cl IJ -,
:1 km
,_,
-'
:,.
,_
Ci) ....
~
NOTA
:
Werden
die
Höchstwerte
der
verschiedenen Anzeigen
überschritten,
kommt
dies einer Nullstellung der
.
Zähler gleich ("Top
Start").
Nach einer Stromunterbrechung (Batterie
abgeklemmt oder Batterietrennschalter betätigt)
auf die
"Top-Start"-
Taste drücken. Die Anzeige
blinkt nicht mehr, der Bordrechner ist wieder
funktionsbereit.
ACHTUNG
Sollte eine der Anzeigen ohne vorherige
Stromunterbrechung blinken, siehe
"Diagnose"
.
Die o.g
.
Angaben basieren auf den folgenden
Informationen:
-
Der Rechner
für
Kraftst
offeinspritzung gibt
alle
16 mm3
einen
lmpul
s
für den verbrauchten
Kraftstoff
ab.
- Es
befindet sich ein
Thermistor am
linken
Außenspiegel.
-
Ein
Kraftstoffvorratgeber
signalisiert
den
Kraftstoffvorrat
an
den
Bordrechner.
Die Instrumententafel ist mit
einem
Impulsgeber für Geschwindigkeit ausgestattet
(5
Impulse pro
Meter).
83-7
2 -
DIAGNOSE
a)
Störfälle (Anzeige blinkt nicht)
•
Der Bordrechner
zeigt eine Temperatur
von
50°C
an,
,- n ,-,
J ,_, -
die Außentemperatur
beträgt
in W
irk
li
chkeit
jedoch
nicht
S0°C.
Dies bedeutet,
daß
im
Thermistor
selbst
oder
in
dessen Kabel
ei
n
Kurzschluß
aufgetreten ist.
b)
Störfälle
(Anzeige blinkt)
•
Der Bordrechner
zeigt
Störungen
am:
-
Durchflußmesser,
Kraftstoffmesser,
Thermistor durch das Blinken der Anzeige
oder
durch
_die
Anzeige
eines
kennzeichnenden
Wertes
an.
Wenn die folgenden
Anzeigen
bl inken
:
Kraftstoffvorrat im
Tank,
Reichweite der
Tankfüllung,
Durchschni tts-Kra
~stoffverbrauch,
Momentaner Kraftstoffverbrauch
weist dies
auf
eine Störung
bei
d
er
Durchflußmengenmessung
über
mehr
als 10
km
hi
n,
Wenn nur die folgenden Anzeigen blinken
:
-
Kraftstoffvorrat im Tank,
-
Reichweite der
Tankfüllung
weist
dies
auf
eine
Störung
der
Kraftstoffstandmessung während mehr als 100
Sekunden
hin.
c) Diagnosesequenz
Vor Beginn
einer
Arbeit
am
Bordrechner muß
das
Verbrauchsmodul
auf "Diagnose"
eingestell
t
werden.
Der Mikroprozessor des Bordrechners
beinhaltet
ein Testprogramm
:
des
Empfangers
(Bordrechner),
-
der
Geber
(Kraftstoffvorratgeber
,
Durchflußmengenmesser,Geschwindigkeitsmes
ser).
