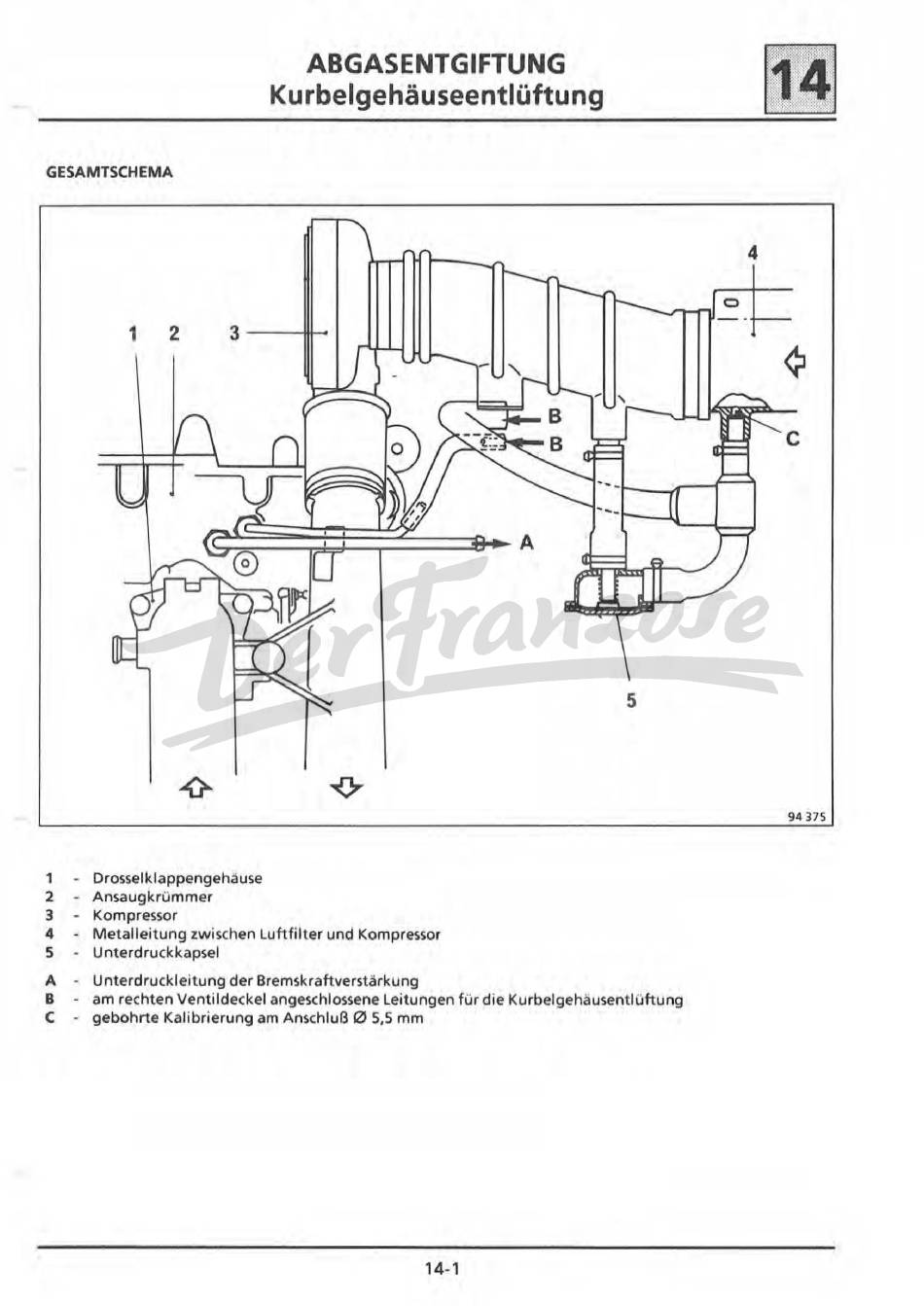

GESAMTSCHEMA
1 2
•
ABGASENTGIFTUNG
Kurbelgehäuseentlüftung
3
III•
•
1 - Drosselklappengehäuse
2 -
Ansaugkrümmer
3 - Kompressor
4 -
Metalleitung zwischen Luftfilter und Kompressor
5 -
Unterdruckkapsel
A - Unterdruckleitung der Bremskraftverstärkung
5
B -
am rechten Ventildeckel angeschlossene Leitungen für die Kurbelgehausentlüftung
C - gebohrte Kalibrierung am Anschluß 0 5,5 mm
14-1
n
4
0
•
C
94 375
