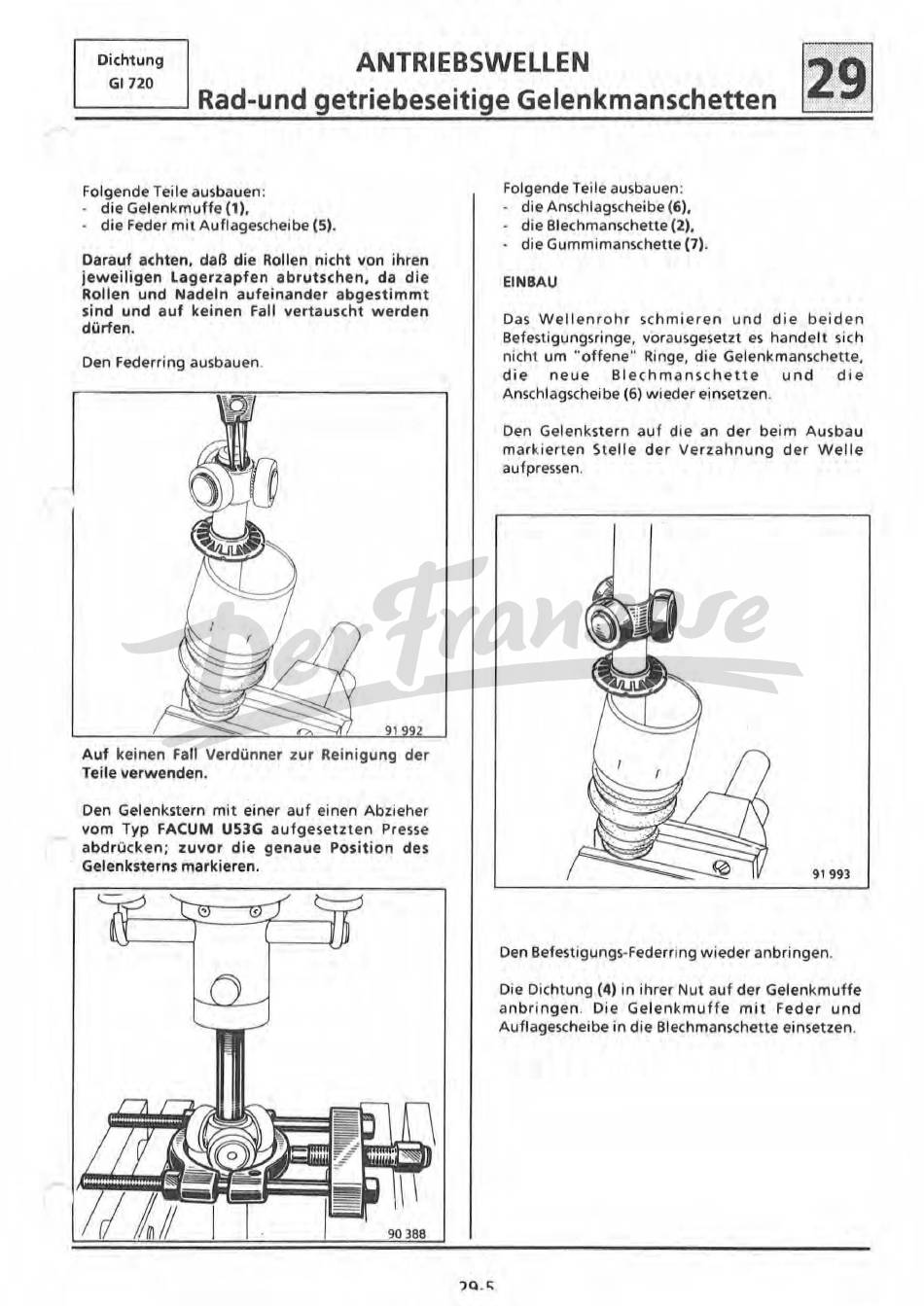

GI 720
ANTRIEBSWELLEN
~
B
Rad-und getriebeseitige Gelenkmanschetten
Folgende Teile
ausbauen
:
-
die Gelenkmuffe (1),
-
die Feder mit Auflagescheibe
(5).
Darauf achten, daß die
Rollen
nicht
von
ihren
jeweiligen Lagerzapfen abrutschen, da die
Rollen und Nadeln aufeinander abgestimmt
sind und auf keinen Fall vertauscht werden
dürfen.
Den
Federring
ausbauen.
Auf keinen
Fall
Verdünnet
zur
Reinigung der
Teile
verwenden.
Den Gelenkstern mit einer
auf
einen Abzieher
vom Typ
FACUM U53G aufgesetzten Presse
abdrücken; zuvor die genaue Position des
Gelenksterns
markieren.
')Q
.
~
Folgende Teile
ausbauen:
-
die Anschlagscheibe
(6),
-
die Blechmanschette (2).
•
die Gummimanschette
(7).
EINBAU
Das
Well
enrohr
schmieren und die beiden
Befestigungsringe,
vorausgesetzt
es
handelt sich
nicht
um
"offene" Ringe, die Gelenkmanschette,
die
neue
Blechmanschette
und
die
Anschlagscheibe
(6) wieder
einsetzen.
Den Gelenkstern auf die
an
der
beim
Ausbau
markierten Stelle der Verzahnung der Welle
auf
pressen.
91 993
Den Befestigungs-Federring
wieder
anbringen.
Die
Dichtung
(4)
in ihrer
Nut
auf
der Gelenkmuffe
anbringen
.
Die Gelenkmuffe mit Feder
und
Auflagescheibe in die Blechmanschette
einsetzen.
